كيف يؤثر نظام فوهات النيتروجين على جودة المكونات؟ تحسين التبريد لضمان السلامة الهيكلية

يحدد نظام فوهات النيتروجين جودة المكونات من خلال التحكم في معدل وتوحيد إزالة الطاقة الحرارية عبر الحمل القسري. عن طريق حقن النيتروجين عالي الضغط مباشرة في الفرن، يدير النظام سرعة التبريد عبر الأشكال الهندسية المتغيرة، وهو العامل الأساسي في منع التشوه المادي واختلال التوازن الهيكلي الداخلي.

الوظيفة الأساسية لنظام فوهات النيتروجين هي توفير بيئة خاضعة للرقابة للتبريد السريع عبر التبادل الحراري بالحمل. يعتمد نجاحه على موازنة سرعات التبريد عبر سماكات الجدران المختلفة لمنع الانبعاج وإعادة التوزيع الضارة للإجهادات المتبقية.

آلية التبادل الحراري بالحمل

حقن النيتروجين عالي الضغط

يعمل النظام عن طريق إدخال غاز النيتروجين عالي الضغط في بيئة الفرن الساخن. تحول هذه العملية بيئة التبريد الثابتة إلى بيئة ديناميكية، حيث يعمل الغاز كوسيط لنقل الطاقة السريع.

دور الحمل القسري

يحدث الحمل القسري عندما يتدفق النيتروجين فوق أسطح المكونات الساخنة. هذه الحركة تسرع بشكل كبير من إزالة الحرارة مقارنة بالإشعاع الطبيعي أو التبريد الثابت، مما يسمح بالتوقيت الدقيق المطلوب في دورات المعالجة الحرارية المحددة.

إنشاء المجال الحراري

يخلق ترتيب وضغط الفوهات مجالًا حراريًا محددًا داخل الفرن. يضمن النظام المصمم جيدًا وصول النيتروجين إلى جميع أسطح المكون، محاولًا الحفاظ على أقصى قدر ممكن من التوازن الحراري أثناء انخفاض درجة الحرارة السريع.

التأثير على هندسة المكون وسلامته

تحدي سماكات الجدران المختلفة

غالبًا ما تتميز المكونات الكبيرة بأشكال هندسية معقدة تحتوي على أقسام رقيقة الجدران وقلب سميك وكثيف. يجب إدارة فوهات النيتروجين بعناية لأن هذه المناطق المختلفة تفقد الحرارة بمعدلات مختلفة بشكل طبيعي بسبب كتلتها الحرارية.

فروق الانكماش

إذا كان تدفق النيتروجين عدوانيًا جدًا أو موجهًا بشكل سيئ، فإن الأقسام الرقيقة ستبرد وتنكمش بشكل أسرع بكثير من القلب السميك. هذا الاختلاف في معدلات الانكماش هو المحرك الرئيسي للعيوب المادية أثناء مرحلة التبريد.

انبعاج وتشوه المكون

عندما يكون الانكماش غير منتظم، يمكن أن يتسبب التوتر الميكانيكي الناتج في انبعاج المكون أو التواءه. غالبًا ما يجعل هذا التشوه الدائم المكونات عالية الدقة عديمة الفائدة، حيث لم تعد تلبي التفاوتات الأبعاد.

فهم المفاضلات والمزالق

السرعة مقابل التوحيد

المفاضلة الرئيسية في تبريد النيتروجين هي التوازن بين سرعة التبريد والتوحيد الحراري. في حين أن التبريد الأسرع يمكن أن يحقق الخصائص المعدنية المرغوبة، فإنه يزيد من خطر إنشاء تدرج حراري حاد يؤدي إلى التشقق أو الالتواء.

إعادة توزيع الإجهادات المتبقية

حتى لو لم ينبعج المكون بشكل مرئي، يمكن أن يؤدي التبريد غير السليم إلى إعادة توزيع الإجهادات المتبقية. قد تظل هذه الإجهادات الداخلية مخفية حتى يكون المكون قيد الاستخدام، مما قد يؤدي إلى إجهاد مبكر أو فشل غير متوقع.

التبريد المفرط للأقسام الرقيقة

من المزالق الشائعة التركيز فقط على متطلبات تبريد الجزء الأكثر سمكًا من المكون. غالبًا ما يؤدي هذا إلى التبريد المفرط للأقسام الرقيقة، مما قد يؤدي إلى هشاشة موضعية أو انكماش مفرط.

كيفية تحسين التبريد لجودة المكون

تطبيق الأنظمة على مشروعك

لضمان أعلى جودة للمكونات، يجب ضبط نظام فوهات النيتروجين على الشكل الهندسي المحدد للأجزاء التي يتم معالجتها.

إذا كان تركيزك الأساسي هو الاستقرار الأبعادي: أعط الأولوية لتدفق نيتروجين أكثر اعتدالًا وتوحيدًا يقلل من دلتا درجة الحرارة بين الأقسام الرقيقة والسميكة.
إذا كان تركيزك الأساسي هو سرعة الإنتاجية العالية: استخدم ضغوطًا أعلى ولكن تأكد من تحسين اتجاه الفوهة لمنع الاصطدام المباشر بالمناطق ذات الجدران الرقيقة.
إذا كان تركيزك الأساسي هو تقليل الإجهاد الداخلي: قم بتطبيق نهج تبريد متدرج حيث يتم تعديل ضغط النيتروجين ديناميكيًا للسماح لدرجة حرارة القلب "باللحاق" بالسطح.

تعد دقة نظام فوهات النيتروجين هي الضمان النهائي ضد الاختلالات الحرارية التي تضر بالسلامة الهيكلية للمكونات المعالجة حرارياً.

جدول ملخص:

العامل	التأثير على جودة المكون	استراتيجية التخفيف
سرعة التبريد	تحدد الخصائص المعدنية والصلابة.	ضغط نيتروجين قابل للتعديل للتبريد المرحلي.
الهندسة/سمك الجدار	يسبب انكماشًا غير منتظم وانبعاجًا.	اتجاه فوهة محسّن لحماية المناطق ذات الجدران الرقيقة.
الحمل القسري	يسرع إزالة الحرارة مقارنة بالتبريد الثابت.	تحكم دقيق في التدفق للحفاظ على التوازن الحراري.
الإجهاد المتبقي	يمكن أن يؤدي إلى إجهاد مبكر أو فشل.	معدلات تبريد متوازنة لتقليل التدرجات الداخلية.

عزز دقة المعالجة الحرارية الخاصة بك مع KINTEK

لا تدع الاختلالات الحرارية تضر بسلامة مكوناتك. بدعم من البحث والتطوير الخبير والتصنيع العالمي المستوى، توفر KINTEK أنظمة عالية الأداء من نوع Muffle و Tube و Vacuum و CVD مصممة للعمليات الحرارية الأكثر تطلبًا. تضمن أفران المختبرات عالية الحرارة القابلة للتخصيص لدينا تلبية متطلبات التبريد والتسخين المحددة الخاصة بك بدقة لا مثيل لها.

هل أنت مستعد لتحسين كفاءة مختبرك؟ اتصل بخبرائنا اليوم لاكتشاف كيف يمكن لحلولنا المخصصة تحسين نتائج المواد الخاصة بك.

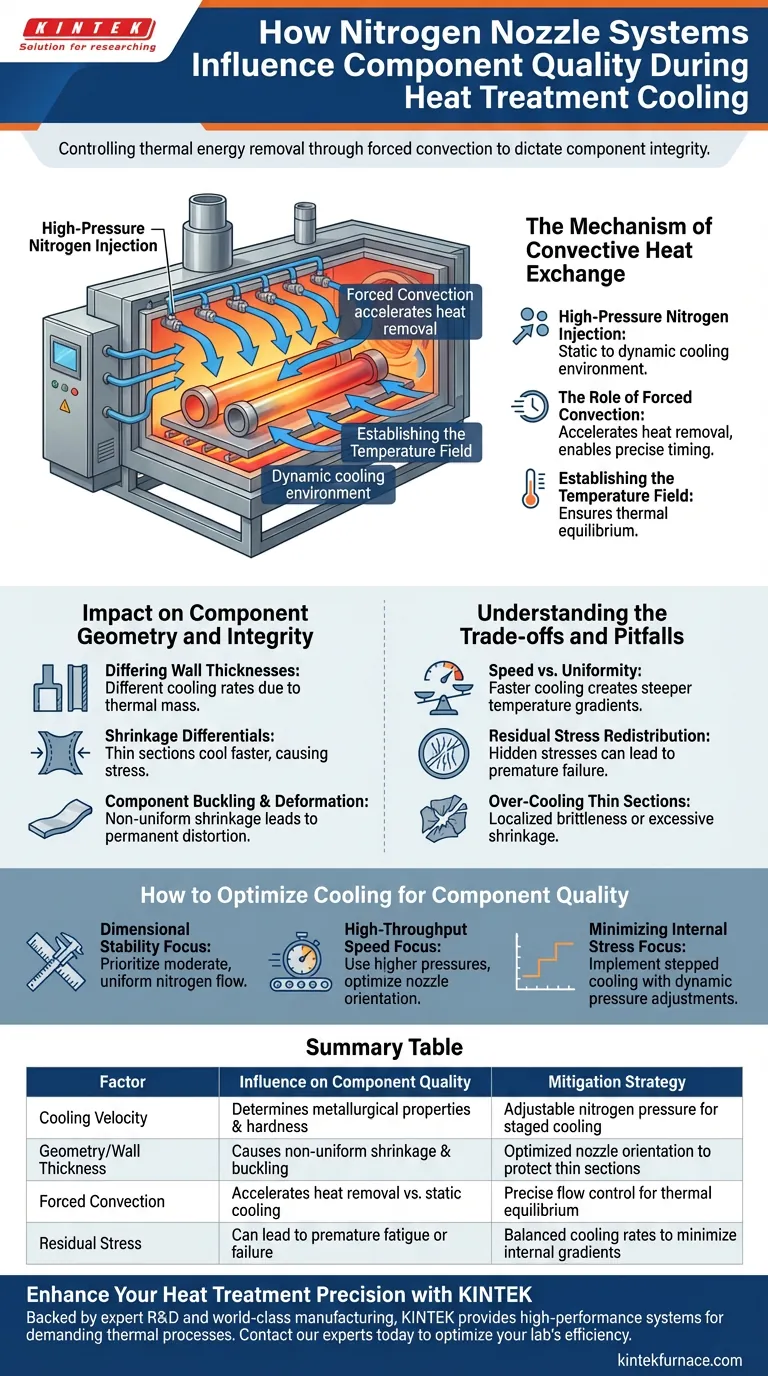

دليل مرئي
