في سخان الحث، تعمل دائرة التحكم بمثابة العقل الذكي للنظام. إنها مركز اتخاذ القرار الذي ينظم عملية التسخين بأكملها عن طريق إدارة خرج الطاقة وتردد التشغيل ودرجة حرارة قطعة العمل. باستخدام مكونات مثل المتحكمات الدقيقة وأجهزة الاستشعار ذات التغذية الراجعة، فإنها تجري تعديلات مستمرة في الوقت الفعلي على دائرة القيادة لضمان أداء السخان بدقة كما هو مطلوب لمهمة معينة.
إن الطاقة الخام لسخان الحث غير فعالة بدون دقة. يتمثل الدور الأساسي لدائرة التحكم في تحويل هذه الطاقة إلى عملية صناعية قابلة للتكرار وفعالة وآمنة من خلال المراقبة المستمرة للظروف وتعديل الأداء.
الوظائف الأساسية لدائرة التحكم
سخان الحث بدون تحكم يشبه السيارة التي يتم تثبيت دواسة الوقود الخاصة بها بالكامل - قوية ولكنها غير دقيقة بشكل خطير. توفر دائرة التحكم الدقة اللازمة من خلال العمل كطبقة قيادة بين نية المستخدم والإخراج عالي الطاقة.
تنظيم خرج الطاقة
لا تتطلب كل مهمة 100٪ من الطاقة المتاحة للسخان. تقوم دائرة التحكم بتعديل الطاقة المسلمة إلى ملف العمل، وغالبًا ما تستخدم تقنيات مثل تعديل عرض النبضة (PWM).
هذا أمر بالغ الأهمية للوصول ببطء إلى درجة الحرارة المستهدفة دون تجاوزها أو للحفاظ على درجة حرارة معينة لفترة طويلة، وهي عملية تُعرف باسم "النقع".
إدارة تردد التشغيل
يحدد تردد المجال المغناطيسي المتناوب مدى عمق اختراق الحرارة للمادة الموصلة - وهي ظاهرة تُعرف باسم "تأثير السطح".
الترددات الأعلى تركز الحرارة بالقرب من السطح، وهو أمر مثالي للتصلب السطحي. تخترق الترددات المنخفضة أعمق، وهي مناسبة لتسخين السبائك الكبيرة حتى النواة. تحدد دائرة التحكم التردد الأمثل للمهمة وتحافظ عليه وتضبط النظام لتحقيق أقصى قدر من الكفاءة الكهربائية.
ضمان دقة درجة الحرارة
ربما تكون هذه هي الوظيفة الأكثر أهمية للتطبيقات الصناعية. تنشئ دائرة التحكم نظام تغذية راجعة بحلقة مغلقة لتحقيق درجات حرارة دقيقة والحفاظ عليها.
تستخدم مستشعرًا، مثل مزدوج حراري يلامس الجزء أو مقياس حرارة يعمل بالأشعة تحت الحمراء بدون تلامس، لقياس درجة الحرارة الفعلية لقطعة العمل. ثم تقارن هذه القراءة بالقيمة المحددة المطلوبة وتعدل تلقائيًا خرج الطاقة لإزالة أي فرق، مما يضمن دقة مثالية.
كيف تعمل دائرة التحكم: المكونات الرئيسية
تحقق دائرة التحكم أهدافها من خلال العمل المنسق لعدة مكونات إلكترونية رئيسية.
المتحكم الدقيق: المعالج المركزي
في قلب أي دائرة تحكم حديثة يوجد متحكم دقيق (MCU) أو معالج رقمي مماثل. يقوم هذا المكون بتشغيل خوارزمية التحكم - البرنامج الذي يحدد سلوك السخان.
يقوم المتحكم الدقيق بمعالجة المدخلات من المستخدم (على سبيل المثال، درجة الحرارة المستهدفة، وقت التسخين) ومن مستشعرات التغذية الراجعة. بناءً على هذه البيانات، فإنه يحسب التعديلات اللازمة ويرسل الأوامر إلى دائرة القيادة.
مستشعرات التغذية الراجعة: حواس النظام
توفر المستشعرات البيانات في الوقت الفعلي التي يحتاجها المتحكم الدقيق لاتخاذ قرارات ذكية. بدونها، يكون النظام "حلقة مفتوحة"، أو يطير بشكل أعمى.
تشمل المستشعرات الشائعة المزدوجات الحرارية لقياس درجة الحرارة بالتلامس المباشر ومقاييس الحرارة بالأشعة تحت الحمراء للقياس بدون تلامس. يمكن أيضًا استخدام مستشعرات التيار لمراقبة استهلاك الطاقة وحماية النظام من الأحمال الزائدة.
واجهة دائرة القيادة: تنفيذ الأوامر
لا تتعامل دائرة التحكم مباشرة مع الطاقة العالية المرسلة إلى ملف العمل. بدلاً من ذلك، ترسل إشارات منطقية منخفضة الجهد إلى دائرة القيادة.
تعمل دائرة القيادة كوسيط، حيث تقوم بتضخيم هذه الإشارات الصغيرة لتبديل الترانزستورات عالية الطاقة (مثل IGBTs أو MOSFETs) التي تسلم الكيلووات من الطاقة إلى الخزان الرنيني وملف العمل بدقة.
فهم المفاضلات: التحكم مقابل البساطة
يمثل مستوى التحكم في سخان الحث مفاضلة مباشرة بين التكلفة والتعقيد والقدرة.
تكلفة التعقيد
تضيف دائرة التحكم المتطورة المزودة بمتحكم دقيق وواجهة مستخدم وأجهزة استشعار متعددة تكلفة وتعقيدًا هندسيًا كبيرًا للنظام. يتطلب هذا كلاً من الأجهزة المتقدمة وتطوير البرامج القوية.
قيود السخانات البسيطة
تفتقر العديد من سخانات الحث الأساسية ذات الدرجة الهواة (التي تعتمد غالبًا على مشغل "تشغيل/إيقاف" بسيط أو تبديل الجهد الصفري) إلى دائرة تحكم حقيقية. إنها في الأساس أجهزة "تشغيل/إيقاف" تعمل بكامل طاقتها.
على الرغم من أنها رخيصة وسهلة البناء، إلا أن هذه السخانات غير دقيقة، وقد تكون غير آمنة، وغير فعالة. إنها مناسبة للمهام الخشنة مثل صهر المعدن في بوتقة ولكن لا يمكنها أداء عمليات خاضعة للرقابة مثل المعالجة الحرارية.
المكافأة: الدقة والقابلية للتكرار
بالنسبة لأي تطبيق صناعي جاد - مثل اللحام بالنحاس أو التشكيل أو التخمير - فإن دائرة التحكم عالية الجودة أمر لا غنى عنه.
إنه يضمن تسخين كل جزء بنفس الملف الحراري الدقيق، مما يضمن جودة متسقة ونتائج يمكن التنبؤ بها. علاوة على ذلك، فإنه يتيح عمليات إغلاق أمان حرجة، مثل الإغلاق عند ارتفاع درجة الحرارة أو اكتشاف قطعة عمل مفقودة.
اتخاذ القرار الصحيح لهدفك
يتم تحديد مستوى التحكم المطلوب بالكامل من خلال متطلبات تطبيقك للدقة والسلامة والقابلية للتكرار.
- إذا كان تركيزك الأساسي هو التسخين أو الصهر الأساسي لمشاريع الهوايات: قد تكون دائرة القيادة البسيطة وغير الخاضعة للرقابة كافية وفعالة من حيث التكلفة لاحتياجاتك.
- إذا كان تركيزك الأساسي هو العمليات الصناعية القابلة للتكرار مثل اللحام بالنحاس أو المعالجة الحرارية: فإن دائرة التحكم المتطورة ذات التغذية الراجعة لدرجة الحرارة بالحلقة المغلقة ضرورية للغاية لمراقبة الجودة والسلامة.
- إذا كان تركيزك الأساسي هو زيادة الكفاءة عبر أحجام المواد وأجزائها المختلفة: ستحقق دائرة التحكم التي يمكنها تعديل تردد التشغيل وضبط الخزان الرنيني أفضل أداء وأقل استهلاك للطاقة.
في نهاية المطاف، دائرة التحكم هي ما يحول مصدر الطاقة الخام إلى أداة تصنيع دقيقة وموثوقة.
جدول الملخص:
| الوظيفة | المكونات الرئيسية | الفوائد |
|---|---|---|
| تنظيم خرج الطاقة | المتحكم الدقيق، PWM | يمنع التجاوز، يتيح النقع |
| إدارة تردد التشغيل | واجهة دائرة القيادة | يحسن تأثير السطح لعمق المادة |
| ضمان دقة درجة الحرارة | مستشعرات التغذية الراجعة (مثل المزدوجات الحرارية) | يحقق التحكم بالحلقة المغلقة من أجل الاتساق |
قم بترقية مختبرك بحلول الأفران عالية الحرارة المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر للمختبرات المتنوعة أدوات دقيقة مثل أفران البوتقة، والأنابيب، والدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق تلبية احتياجاتك التجريبية الفريدة لعمليات فعالة وآمنة وقابلة للتكرار. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز تطبيقات التسخين الخاصة بك!

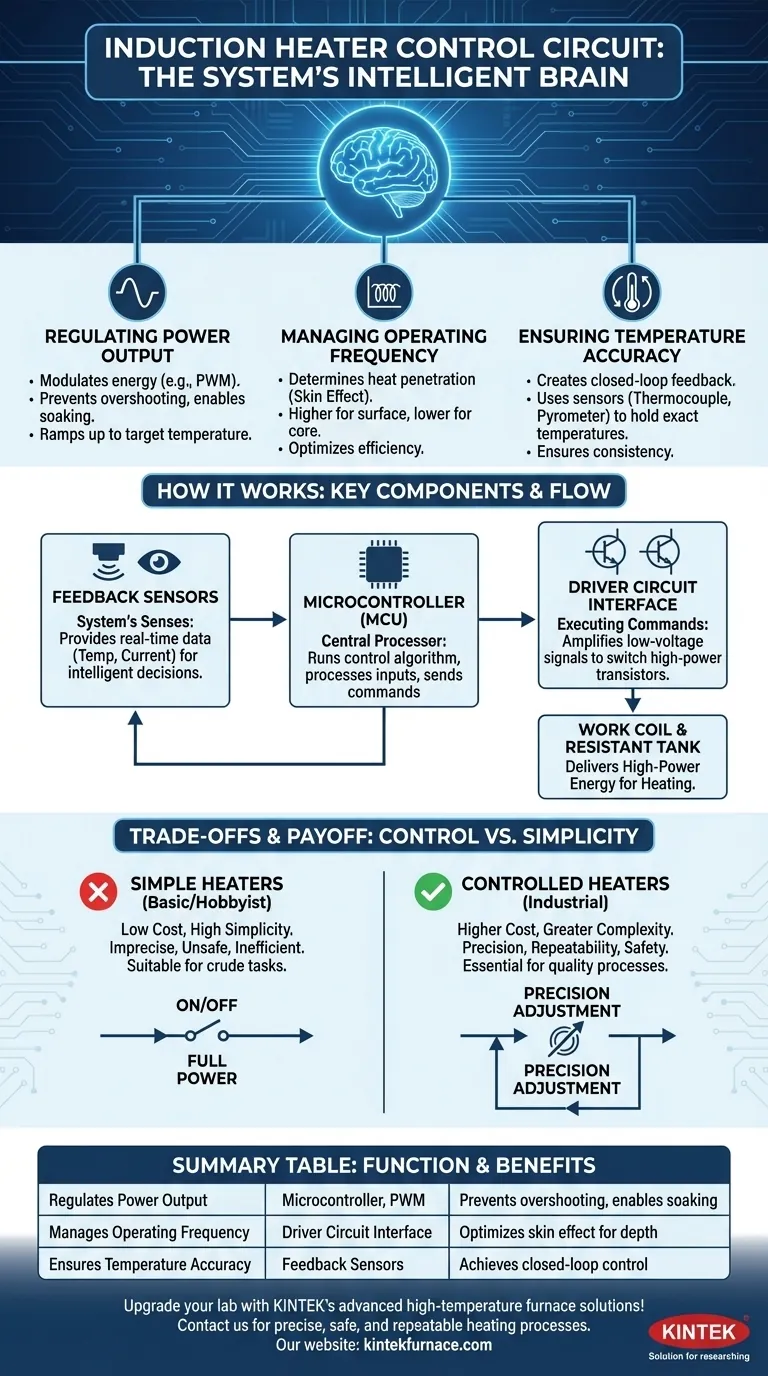

دليل مرئي
