يتم احتواء جو وقائي داخل الفرن من خلال المزيج الهندسي لحجرة محكمة الإغلاق ماديًا ونظام ديناميكي لإدارة الغاز. يقوم هذا التصميم أولاً بتطهير الفرن من الهواء المحيط التفاعلي، ثم يزود باستمرار مزيجًا غازيًا محددًا بضغط إيجابي طفيف. وهذا يضمن تدفق أي تسرب محتمل إلى الخارج، مما يمنع الملوثات الخارجية مثل الأكسجين من الدخول والإضرار بالمواد المعالجة.
إن احتواء جو وقائي لا يتعلق بإنشاء ختم مثالي محكم الغلق بقدر ما يتعلق بهندسة نظام ديناميكي. الهدف هو استخدام ضغط الغاز الإيجابي لضمان تدفق ثابت إلى الخارج، مما يمنع بنشاط الهواء التفاعلي من التسلل إلى حجرة المعالجة ذات درجة الحرارة العالية.
الهدف: خلق بيئة نقية
الغرض الأساسي من الجو الوقائي هو خلق بيئة خالية من الغازات التفاعلية مثل الأكسجين والنيتروجين والهيدروجين. أثناء عمليات درجات الحرارة العالية مثل الصهر أو المعالجة الحرارية، يمكن أن تسبب هذه الغازات مشاكل كبيرة.
يمكن أن تشكل أكاسيد ونيتريدات غير مرغوب فيها أو تخلق مسامية داخل بنية المادة. من خلال منع هذا التلوث، يمكن للمصنعين إنتاج مواد ذات نقاء وقوة وأداء عام فائق.
تشريح الاحتواء: مكونات النظام الرئيسية
تعتمد قدرة الفرن على احتواء جو وقائي على عدة مكونات مترابطة تعمل بالتنسيق. إنها ليست ميزة واحدة بل نظام كامل مصمم للاحتواء والتحكم.
جسم الفرن وآليات الإغلاق
خط الدفاع الأول هو الهيكل المادي للفرن. يتم عادةً لحام الغلاف الخارجي من صفائح فولاذية لتوفير حاوية قوية ومحكمة الإغلاق. في الداخل، يتم بناء بطانة الفرن بهياكل مركبة موفرة للطاقة وطوب حراري خاص مقاوم للتآكل مصمم لتحمل درجات الحرارة العالية والخصائص الكيميائية المحددة للغاز الوقائي.
بشكل حاسم، تعد آليات الإغلاق العنصر الأكثر أهمية. يتم تزويد أبواب الفرن ومنافذ الاستشعار والفتحات الأخرى بحشيات عالية الحرارة وأنظمة تثبيت. ختم باب الفرن مهم بشكل خاص ويتم تقويته عمدًا لتقليل التسربات في هذه الواجهة الكبيرة التي يتم استخدامها بشكل متكرر.
نظام دخول الغاز والتطهير
لإنشاء البيئة، يتم أولاً تطهير الفرن. يتضمن ذلك غمر الحجرة بغاز الجو الوقائي — مثل الأرجون الخامل — من خلال أنابيب وصمامات دخول مخصصة.
هذه المرحلة الأولية عالية التدفق تزيل الهواء المحيط بالقوة، وتدفعه خارج الحجرة. بمجرد أن ينخفض مستوى الأكسجين إلى الحد الأدنى المطلوب، تنتهي دورة التطهير، وينتقل النظام إلى معدل تدفق الصيانة.
مخرج الغاز وإدارة الضغط
يجب أن يحتوي الفرن المغلق على مخرج متحكم فيه. هذا ضروري لتفريغ الهواء المطهر وللحفاظ على الضغط الداخلي الصحيح أثناء التشغيل.
تم تصميم النظام للحفاظ على ضغط إيجابي طفيف داخل حجرة التسخين. هذا يعني أن الضغط في الداخل أعلى قليلاً من الضغط الجوي في الخارج. هذا المبدأ البسيط هو المفتاح للاحتواء الفعال؛ إذا كانت هناك أي تسربات مجهرية في الأختام، فإن الغاز الداخلي سيتدفق إلى الخارج، مما يمنع دخول الهواء الأكثر ضررًا.
نظام التحكم في الجو
تستخدم الأفران الحديثة نظامًا مخصصًا للتحكم في الجو. يستخدم هذا النظام الآلي أجهزة استشعار لمراقبة تكوين وضغط الغاز داخل الفرن.
ينظم بدقة معدلات تدفق الغاز من المدخل، ويعدل الخليط حسب الحاجة للحفاظ على البيئة المثالية طوال دورة التسخين والتبريد. هذه الإدارة النشطة هي ما يضمن اتساق العملية وجودة المواد.
فهم التحديات العملية والمقايضات
بينما المبادئ واضحة، فإن تحقيق احتواء جوي مثالي ينطوي على التغلب على تحديات هندسية في العالم الحقيقي.
أسطورة الختم المثالي
لا يوجد ختم ميكانيكي مثالي حقًا، خاصة تحت دورات حرارية شديدة حيث تتمدد المواد وتتقلص. الاعتماد فقط على الأختام هو استراتيجية خاطئة. هذا هو بالضبط السبب في أن مبدأ الضغط الإيجابي غير قابل للتفاوض، لأنه يوفر دفاعًا نشطًا ضد العيوب الحتمية لأي ختم.
استهلاك الغاز مقابل النقاء
هناك مقايضة مباشرة بين تكلفة الغاز الوقائي ونقاء البيئة. يؤدي معدل تدفق الغاز الأعلى إلى إنشاء ضغط إيجابي أقوى وتطهير الملوثات بشكل أكثر فعالية، ولكنه يزيد أيضًا من تكاليف التشغيل. الهدف هو العثور على الحد الأدنى من معدل التدفق الذي يمنع التلوث بشكل موثوق لعملية معينة.
توافق المواد
يجب أن تكون المكونات الداخلية للفرن، بما في ذلك البطانة الحرارية وعناصر التسخين نفسها، متوافقة مع الجو الوقائي. يمكن أن تصبح بعض الغازات تفاعلية عند درجات حرارة عالية جدًا، مما قد يؤدي إلى تدهور مكونات الفرن بمرور الوقت. يجب مواءمة اختيار الغاز ومواد الفرن بعناية.
اتخاذ الخيار الصحيح لعمليتك
يسمح لك فهم كيفية عمل الاحتواء بمواءمة قدرات الفرن مع أهدافك التشغيلية المحددة.
- إذا كان تركيزك الأساسي هو تحقيق أقصى نقاء للمواد: استثمر في فرن يتمتع بسلامة ختم فائقة، ومشابك أبواب قوية، ونظام تحكم دقيق في الجو يعتمد على أجهزة الاستشعار.
- إذا كان تركيزك الأساسي هو الإنتاج الفعال من حيث التكلفة: ركز على تحسين دورات التطهير ومعدلات تدفق الصيانة لتقليل استهلاك الغاز مع الاستمرار في تلبية معايير الجودة المطلوبة.
- إذا كان تركيزك الأساسي هو الموثوقية التشغيلية والسلامة: قم بتطبيق جدول صيانة صارم لفحص واستبدال أختام الأبواب والحشيات والتحقق من دقة مستشعرات الضغط.
في النهاية، يكمن إتقان احتواء الجو في إدارة تدفق ديناميكي متحكم فيه، وليس مجرد بناء صندوق ثابت ومحكم الغلق.
جدول الملخص:
| المكون | الوظيفة |
|---|---|
| حجرة محكمة الإغلاق | يمنع دخول الهواء بفولاذ ملحوم وحشيات عالية الحرارة |
| نظام دخول الغاز | تطهير وتزويد الغازات الواقية مثل الأرجون |
| إدارة الضغط | يحافظ على ضغط إيجابي طفيف لضمان تدفق الغاز إلى الخارج |
| التحكم في الجو | يراقب ويعدل تكوين الغاز وضغطه تلقائيًا |
حسِّن عملياتك ذات درجات الحرارة العالية باستخدام حلول الأفران المتقدمة من KINTEK! نحن متخصصون في أفران الغرفة والأنابيب الدوارة والفراغ والأجواء، وأنظمة CVD/PECVD، وكلها مدعومة بتخصيص عميق لتلبية احتياجاتك التجريبية الفريدة. تضمن خبرتنا في البحث والتطوير والتصنيع الداخلي احتواءً موثوقًا للأجواء الوقائية، مما يعزز نقاء المواد وكفاءتها. اتصل بنا اليوم لمناقشة كيف يمكننا دعم أهداف مختبرك!

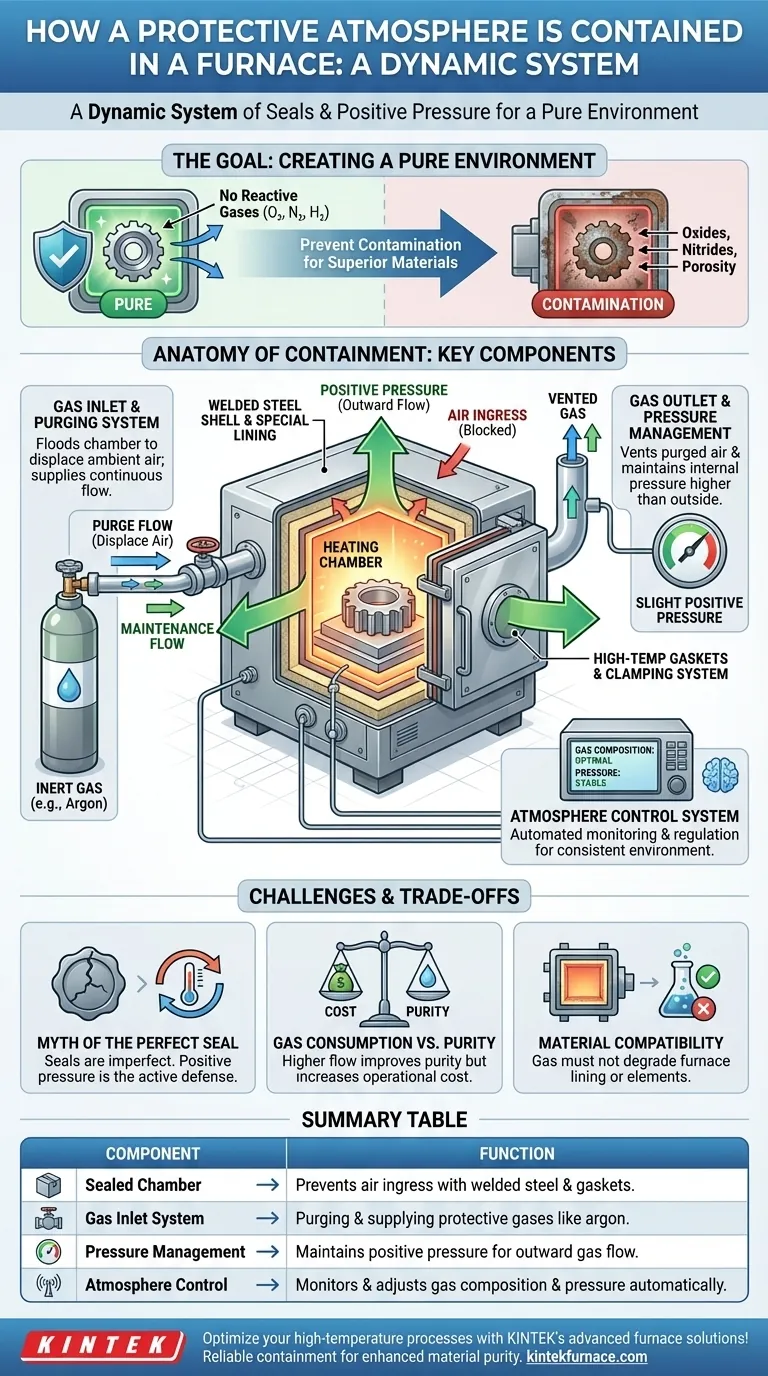

دليل مرئي
