في تطبيقات الأفران ذات درجات الحرارة العالية، النوعان الرئيسيان من عزل الجرافيت هما لوح الجرافيت ولباد الجرافيت. تم تصميم كلا المادتين للعمل في بيئات حرارية قاسية، ولكن أشكالهما وخصائصهما الفيزيائية المميزة تجعلهما مناسبين لمتطلبات هيكلية وعزل مختلفة داخل المنطقة الساخنة للفرن.
يعد الاختيار بين لوح الجرافيت واللباد قرارًا هندسيًا حاسمًا يوازن بين الصلابة الهيكلية والأداء الحراري. يوفر اللوح الصلب المتانة والدعم الذاتي، بينما يوفر اللباد المرن عزلًا فائقًا، خاصة في التصميمات المعقدة أو المدمجة.
فهم الوظيفة الأساسية
المنطقة الساخنة هي قلب فرن التفريغ أو الأجواء الخاملة، حيث توجد عناصر التسخين وحمولة العمل. تتمثل مهمة العزل في احتواء هذه الحرارة الشديدة، مما يضمن توحيد درجة الحرارة وحماية وعاء الفرن من التلف الحراري.
لماذا الجرافيت؟
يستخدم الجرافيت للعزل عالي الحرارة بسبب خصائصه الفريدة. يتمتع باستقرار حراري استثنائي، ويحافظ على سلامته عند درجات حرارة تتجاوز 2000 درجة مئوية (3632 درجة فهرنهايت) في بيئة غير مؤكسدة.
في الفراغ، حيث يتم التخلص من الحمل الحراري، فإن الموصلية الحرارية المنخفضة للجرافيت تجعله عازلًا ممتازًا. يعمل بشكل أساسي عن طريق عكس الإشعاع الحراري مرة أخرى إلى المنطقة الساخنة.
نوعا العزل: نظرة فاحصة
بينما كلاهما مصنوع من ألياف الجرافيت المعالجة، فإن شكلهما النهائي يحدد حالة استخدامهما الأساسية.
لباد الجرافيت: العازل المرن
لباد الجرافيت هو مادة ناعمة ومرنة تشبه البطانية. يتم تصنيعه عن طريق تفحيم ثم جرافيتية مادة أساسية، عادة ما تكون رايون أو بولي أكريلونيتريل (PAN).
تعد هذه المرونة ميزته الرئيسية، حيث تسمح له بالتكيف تمامًا مع الأسطح المنحنية وملء الفراغات غير المنتظمة. كثافته المنخفضة وتركيبته الليفية ممتازة في تقليل انتقال الحرارة، مما يمنحه قيمة عزل فائقة (قيمة R) مقارنة باللوح من نفس السماكة.
لوح الجرافيت: الحل الصلب
لوح الجرافيت هو لوح صلب ذاتي الدعم. يتم تصنيعه إما عن طريق تشكيل ألياف مربوطة بالكربون في كتلة ثم جرافيتيتها، أو عن طريق تصفيح طبقات من اللباد مع مادة رابطة كربونية يتم بعد ذلك معالجتها وجرافيتيتها.
توفر صلابته سلامة هيكلية، مما يسمح له بتشكيل جدران وسقف المنطقة الساخنة دون الحاجة إلى إطار دعم معدني معقد. وهذا يجعل تصميم وتجميع المنطقة الساخنة أبسط بكثير.
الدور الحاسم للوجه الساخن
كل من اللباد واللوح مساميان وهشّان نسبيًا. لحمايتهما من التلف الميكانيكي والتآكل من غازات المعالجة عالية السرعة، يتم تركيب "وجه ساخن" واقٍ على السطح الداخلي.
المواد الشائعة للوجه الساخن
المواد المذكورة في المرجع، رقائق الجرافيت ومركب ألياف الكربون (CFC)، هي المعايير الصناعية.
رقائق الجرافيت هي ورقة رقيقة ومرنة من الجرافيت النقي. إنها ممتازة لاحتواء غبار الكربون وحماية العزل الأساسي من الإشعاع المباشر وتدفق الغاز.
مركب ألياف الكربون (CFC)، المعروف أيضًا باسم الكربون-الكربون، هو مادة قوية للغاية ومقاومة للصدمات. يستخدم في التطبيقات الأكثر تطلبًا حيث يوجد خطر التلامس مع حمولة العمل أثناء التحميل والتفريغ.
فهم المفاضلات: اللوح مقابل اللباد
يتطلب اختيار المادة المناسبة فهمًا واضحًا لأولويات التشغيل.
الكفاءة الحرارية
لأداء العزل النقي، اللباد متفوق. توفر بنيته الأقل كثافة والأكثر ليفية مسارًا أكثر تعقيدًا للحرارة، مما يؤدي إلى موصلية حرارية أقل.
المتانة والعمر الافتراضي
اللوح أكثر متانة بكثير. تقاوم بنيته الصلبة الضغط والتلف. عند دمجه مع وجه ساخن من مركب ألياف الكربون (CFC)، توفر المنطقة الساخنة القائمة على اللوح أطول عمر تشغيلي وهي أكثر مقاومة للصدمات العرضية. اللباد أكثر عرضة للتمزق أو الثقب.
التركيب والتصميم
يتفوق اللباد في الأشكال الهندسية المعقدة. يمكن قصه وتثبيته بسهولة حول عناصر التسخين، ومنافذ الطاقة، ومنافذ الرؤية. اللوح مثالي للتصميمات البسيطة ذات الجدران المسطحة مثل المناطق الساخنة المربعة أو الأسطوانية، حيث تبسط طبيعته ذاتية الدعم البناء.
الغبار والتلوث
يمكن أن يتساقط من اللباد المزيد من الألياف بمرور الوقت، مما قد يكون مصدر قلق في تطبيقات عالية النقاء. يقلل الوجه الساخن المثبت بشكل صحيح، مثل رقائق الجرافيت، من هذه المشكلة لكلا المادتين بشكل فعال.
اتخاذ القرار الصحيح لتطبيقك
ستحدد وظيفة فرنك المحددة وظروف التشغيل حزمة العزل المثلى.
- إذا كان تركيزك الأساسي هو أقصى كفاءة حرارية أو عزل شكل معقد: لباد الجرافيت هو الخيار الأفضل بسبب مرونته وموصليته الحرارية المنخفضة.
- إذا كان تركيزك الأساسي هو المتانة والعمر الافتراضي الطويل والبناء المبسّط: يوفر لوح الجرافيت الصلب، خاصة عند حمايته بوجه ساخن من مركب ألياف الكربون (CFC)، الحل الأكثر قوة وسهولة في التجميع.
- إذا كنت توازن بين التكلفة والأداء في فرن قياسي: غالبًا ما تمثل المنطقة الساخنة المصنوعة من لوح الجرافيت مع وجه ساخن بسيط من رقائق الجرافيت أفضل قيمة إجمالية.
في النهاية، يمنحك فهم المزايا المميزة لكل مادة القدرة على تصميم منطقة ساخنة تتسم بالكفاءة والمرونة لمهمتها المقصودة.
جدول ملخص:
| الميزة | لباد الجرافيت | لوح الجرافيت |
|---|---|---|
| الاستخدام الأساسي | عزل مرن للأشكال المعقدة | هيكل صلب ذاتي الدعم |
| الكفاءة الحرارية | متفوق (موصلية حرارية أقل) | جيد |
| المتانة والعمر الافتراضي | أقل (عرضة للتلف) | عالي (مقاوم للصدمات، خاصة مع وجه CFC) |
| التركيب | ممتاز للأشكال الهندسية المعقدة | مثالي للتصميمات البسيطة ذات الجدران المسطحة |
| الوجه الساخن الشائع | رقائق الجرافيت | رقائق الجرافيت أو مركب ألياف الكربون (CFC) |
حسّن أداء فرنك وعمره الافتراضي باستخدام حل عزل الجرافيت المناسب.
في KINTEK، نستفيد من خبرتنا العميقة في المواد عالية الحرارة والتصنيع الداخلي لتقديم حلول أفران متقدمة ومخصصة. سواء كانت أولويتك هي أقصى كفاءة حرارية مع لباد الجرافيت أو متانة فائقة مع اللوح الصلب، سيساعدك فريقنا في تصميم المنطقة الساخنة المثالية لتطبيقك المحدد، بما في ذلك أنظمة Muffle وTube وVacuum وCVD/PECVD.
تواصل مع خبرائنا اليوم للاستشارة لمناقشة متطلباتك والحصول على حل مخصص يعزز قدرات مختبرك.

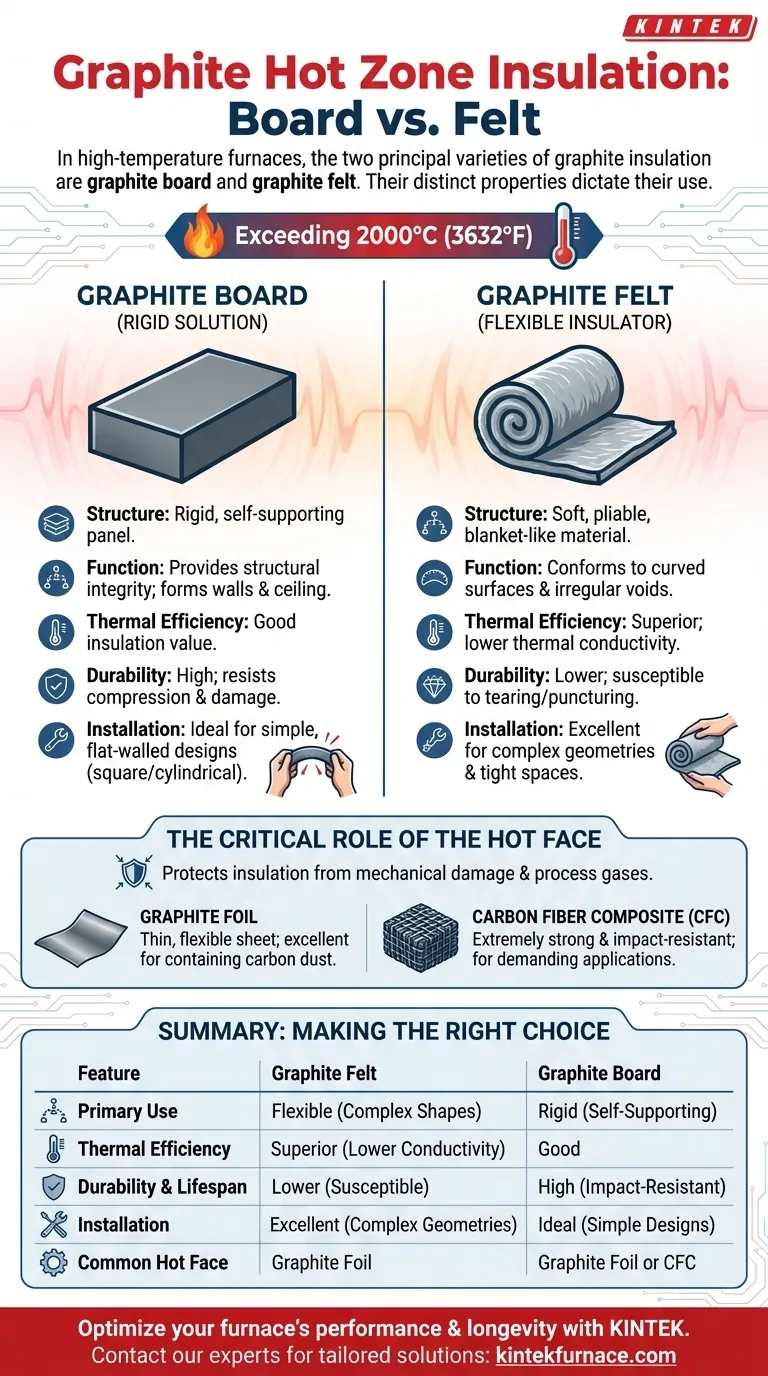

دليل مرئي
