والمكون الأساسي للسخان الحثي هو الملف الكهرومغناطيسي، الذي يولد المجال المغناطيسي المتناوب اللازم للتسخين بالحث.وعادة ما يكون هذا الملف مصنوعًا من مواد عالية التوصيل مثل النحاس وغالبًا ما يتم لفه حول قلب مغناطيسي حديدي (مثل الحديد) لتعزيز التدفق المغناطيسي.ويعتمد النظام أيضاً على دائرة خزان رنين (تكوين LC) ودائرة تحكم للتشغيل الفعال.تعمل هذه المكونات معًا لتحويل الطاقة الكهربائية إلى حرارة موضعية دقيقة من خلال الحث الكهرومغناطيسي.
شرح النقاط الرئيسية:
-

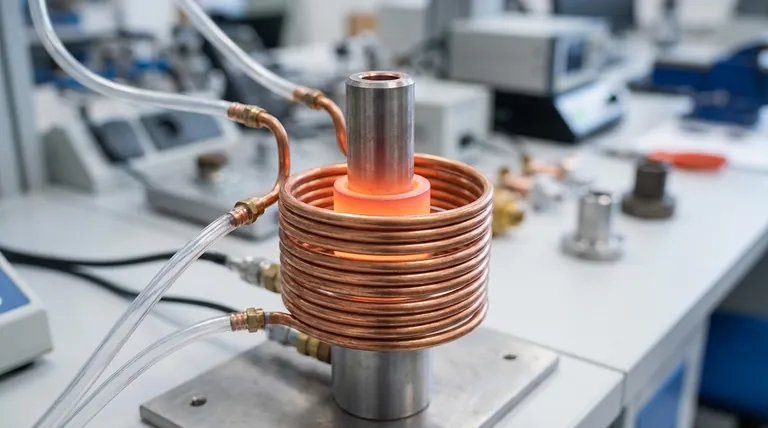

ملف الحث الكهرومغناطيسي
- الوظيفة الأساسية:توليد مجال مغناطيسي متناوب عندما يمر التيار المتردد من خلاله
-
البناء:
- مصنوع عادةً من النحاس (موصلية عالية، مقاومة منخفضة)
- قد تستخدم أسلاك الليتز (خيوط متعددة معزولة) لتقليل خسائر تأثير الجلد
- غالبًا ما يتم لفه حول قلب مغناطيسي حديدي مثل الحديد لتركيز التدفق المغناطيسي
-
اعتبارات التصميم:
- تؤثر هندسة الملف على نمط التسخين (على سبيل المثال، الملف اللولبي لقطع العمل الأسطوانية)
- عدد اللفات يؤثر على الحث وتردد الرنين
-
دائرة خزان الرنين (دائرة LC)
- تتألف من ملف الحث (الحث) والمكثفات على التوازي/التوالي
-
ضرورية لـ
- كفاءة نقل الطاقة
- ضبط التردد (عادةً نطاق 10 كيلو هرتز - 1 ميجا هرتز)
-
أنواع المكثفات المستخدمة:
- مكثفات غشاء البولي بروبلين (معالجة عالية للتيار)
- مكثفات السيراميك للتطبيقات عالية الترددات
-
المكونات الداعمة
- إلكترونيات الطاقة:تقوم IGBTs أو MOSFETs بتبديل التيار عند الترددات العالية
-
نظام التحكم:
- تقوم وحدات التحكم الدقيقة بضبط التردد/الطاقة بناءً على التغذية الراجعة
- تراقب المزدوجات الحرارية درجة حرارة قطعة العمل
-
أنظمة التبريد:
- غالبًا ما تكون مطلوبة للملفات عالية الطاقة (التبريد بالماء شائع)
-
منظور علم المواد
-
مزايا النحاس
- 100% موصلية نحاسية IACS (معيار النحاس الملدن الدولي)
- موصلية حرارية ممتازة (~ 400 واط/م كلفن)
-
مواد بديلة:
- نحاس مطلي بالفضة للبيئات القاسية
- الألومنيوم في التطبيقات الحساسة من حيث التكلفة
-
مزايا النحاس
-
تكامل النظام
-
يعمل الملف بشكل تآزري مع:
- مصدر الطاقة (يحول جهد الخط إلى تيار مستمر مناسب)
- دائرة العاكس (تولد تيار متردد عالي التردد)
- قطعة العمل (يجب أن تكون موصلة للكهرباء)
-
يعمل الملف بشكل تآزري مع:
لتطبيقات التسخين المتخصصة مثل تلك الموجودة في مفاعل ترسيب البخار الكيميائي توفر السخانات الحثية تحكمًا دقيقًا في درجة الحرارة دون تلويث بيئة العملية.ويصبح تصميم الملف أمرًا بالغ الأهمية بشكل خاص في مثل هذه التطبيقات، حيث يكون التسخين المنتظم والحد الأدنى من التداخل الكهرومغناطيسي أمرًا بالغ الأهمية.وغالباً ما تتضمن الأنظمة الحديثة تبريداً وتدريعاً متقدماً لتلبية هذه المتطلبات الصعبة.
جدول ملخص:
| المكوّنات | المواد/الميزات الرئيسية | الوظيفة |
|---|---|---|
| الملف الكهرومغناطيسي | نحاس (أو سلك ليتز)، قلب مغناطيسي حديدي (حديد) | توليد مجال مغناطيسي متناوب للتسخين بالحث المغناطيسي |
| دائرة الخزان الرنيني | تكوين LC (محث + مكثفات) | يعزز كفاءة نقل الطاقة وضبط التردد (نطاق 10 كيلو هرتز - 1 ميجا هرتز) |
| إلكترونيات الطاقة | IGBTs/MOSFETs | تبديل التيار بترددات عالية |
| نظام التبريد | مبرد بالماء (شائع) | يمنع السخونة الزائدة في التطبيقات عالية الطاقة |
| نظام التحكم | المتحكمات الدقيقة، المزدوجات الحرارية | يضبط التردد/الطاقة ويراقب درجة حرارة قطعة العمل |
