في جوهرها، تعمل غرفة التسخين في فرن الغلاف الجوي عن طريق استخدام مصدر طاقة مُتحكم فيه لتوليد الحرارة، والتي يتم نقلها بعد ذلك بشكل موحد إلى قطعة العمل. يتم بناء الغرفة من مواد متخصصة لا تتحمل درجات الحرارة القصوى فحسب، بل توفر أيضًا عزلًا حاسمًا للحفاظ على بيئة مستقرة ومعزولة لعملية المعالجة الحرارية.
إن الغرض الحقيقي لغرفة التسخين ذو شقين: توليد الحرارة ونقلها بدقة، والعمل كوعاء محكم يمنع قطعة العمل من التلامس مع الهواء الخارجي، مما يسمح بالحفاظ على غلاف جوي محدد ومُتحكم فيه.
تشريح غرفة التسخين
تبدأ فعالية أي فرن غلاف جوي بتصميم غرفة التسخين والمواد المصنوعة منها. هذا هو المكان الذي تحدث فيه الأعمال الأساسية للمعالجة الحرارية.
البناء: قشرة ذات درجة حرارة عالية
تُبنى الغرفة نفسها من المواد المقاومة للحرارة، وعادة ما تكون من السيراميك المتقدم أو السبائك المعدنية المتخصصة.
يتم اختيار هذه المواد لقدرتها على تحمل دورات حرارية متطرفة ومستمرة دون تدهور. كما أنها تعمل كعوازل ممتازة، مما يمنع تسرب الحرارة ويضمن كفاءة الطاقة.
عناصر التسخين: محرك الفرن
الطريقة المستخدمة لتوليد الحرارة هي السمة المميزة للفرن. الطريقتان الرئيسيتان هما المقاومة الكهربائية واحتراق الوقود.
التسخين بالمقاومة الكهربائية
هذه هي الطريقة الأكثر شيوعًا لأفران الغلاف الجوي الحديثة. يتم تمرير تيار كهربائي عبر عناصر التسخين المصنوعة من مواد مثل كانثال (Kanthal) أو نيكروم (Nichrome).
تتسبب المقاومة الكامنة في هذه العناصر في ارتفاع درجة حرارتها بشكل كبير، لتصبح المصدر الأساسي للطاقة الحرارية داخل الغرفة.
التسخين بالاحتراق بالوقود
في بعض التطبيقات الصناعية، وخاصة الأفران الأنبوبية الكبيرة، يتم توليد الحرارة عن طريق احتراق الوقود.
يتم إشعال مزيج دقيق من الوقود والهواء، مما يخلق لهبًا يسخن الغرفة. كما يتم استخدام نسبة الوقود إلى الهواء للمساعدة في تنظيم الغلاف الجوي الداخلي للفرن.
كيف يتم نقل الحرارة والتحكم فيها
توليد الحرارة هو الخطوة الأولى فقط. تصميم الغرفة أمر بالغ الأهمية لضمان توصيل الحرارة إلى قطعة العمل بفعالية وبشكل موحد.
مبدأ التسخين الإشعاعي
طريقة نقل الحرارة الأساسية هي الإشعاع. تشع عناصر التسخين الساخنة وجدران الغرفة المعزولة الطاقة الحرارية في جميع الاتجاهات.
تسافر هذه الطاقة عبر الغلاف الجوي المتحكم فيه ويتم امتصاصها بواسطة سطح قطعة العمل. يمنع هذا الأسلوب غير المباشر للتسخين التلامس المباشر مع عناصر التسخين، مما يضمن عملية أنظف وتوزيعًا أكثر تجانسًا لدرجة الحرارة.
دور التوصيل والحمل الحراري
على الرغم من هيمنة الإشعاع، يلعب التوصيل (نقل الحرارة عن طريق التلامس المباشر) والحمل الحراري (نقل الحرارة عن طريق حركة الغازات الساخنة) دورًا أيضًا.
يسخن الغاز ذو الغلاف الجوي المتحكم فيه داخل الغرفة ويدور، مما يساعد على توزيع الطاقة الحرارية على جميع أسطح قطعة العمل.
تحقيق تجانس درجة الحرارة
إحدى الوظائف الرئيسية للغرفة هي منع "البقع الساخنة" أو "البقع الباردة". يتم تصميم أماكن وضع عناصر التسخين ووضعها بشكل استراتيجي وجودة العزل لخلق بيئة حرارية موحدة.
التحكم في درجة الحرارة في حلقة مغلقة
تستخدم الأفران الحديثة نظام حلقة مغلقة للتحكم. تقيس مستشعرات درجة الحرارة (مثل المزدوجات الحرارية) باستمرار درجة الحرارة الداخلية للغرفة.
يتم إرسال هذه البيانات إلى وحدة تحكم، والتي تقوم تلقائيًا بضبط الطاقة المرسلة إلى العناصر الكهربائية أو إمداد الوقود لأنظمة الاحتراق. هذا يضمن أن درجة الحرارة تتبع بدقة الملف الشخصي المطلوب لدورة المعالجة الحرارية.
فهم المفاضلات: الكهربائية مقابل الاحتراق
يتضمن الاختيار بين نظام تسخين كهربائي أو نظام قائم على الاحتراق مفاضلات كبيرة تؤثر على التحكم في العملية وتكلفة التشغيل.
الدقة والنقاء (الكهربائية)
يوفر التسخين بالمقاومة الكهربائية تحكمًا دقيقًا للغاية في درجة الحرارة وبيئة نظيفة بطبيعتها.
نظرًا لعدم وجود نواتج ثانوية للاحتراق، فمن الأسهل بكثير الحفاظ على نقاء الغلاف الجوي المتحكم فيه، وهو أمر بالغ الأهمية للمواد الحساسة والعمليات المتقدمة.
الطاقة وتكلفة التشغيل (الاحتراق)
يمكن أن يولد احتراق الوقود غالبًا مستويات عالية جدًا من الحرارة بشكل أسرع، وفي بعض السيناريوهات الصناعية، بتكلفة تشغيل أقل من الكهرباء.
ومع ذلك، يأتي هذا على حساب تحكم أقل دقة. يجب أيضًا إدارة نواتج الاحتراق بعناية لتجنب تلويث غلاف الفرن وقطعة العمل.
اتخاذ القرار الصحيح لهدفك
ستحدد متطلبات عمليتك أي نوع من أنظمة التسخين هو الأنسب.
- إذا كان تركيزك الأساسي هو نقاء العملية والتحكم الدقيق في درجة الحرارة: يعتبر الفرن المُسخن كهربائيًا هو الخيار الأفضل لنظافته واستجابته.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية حيث تكون طاقة التسخين الخام هي الأهم: قد يكون فرن الاحتراق بالوقود حلاً أكثر عملية وفعالية من حيث التكلفة.
إن فهم كيفية قيام غرفة التسخين بتوليد الحرارة ونقلها والتحكم فيها يمكّنك من اختيار الأداة المناسبة وتحسين عمليتك للحصول على نتائج متسقة وعالية الجودة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| البناء | مواد مقاومة للحرارة (سيراميك، سبائك) للعزل والمتانة |
| طرق التسخين | مقاومة كهربائية (دقيقة ونظيفة) أو احتراق بالوقود (قوية وفعالة من حيث التكلفة) |
| نقل الحرارة | الإشعاع بشكل أساسي، مع التوصيل والحمل الحراري من أجل التجانس |
| نظام التحكم | حلقة مغلقة مع مستشعرات درجة الحرارة لتوفير ملفات حرارية مستقرة |
| الفوائد الرئيسية | تسخين موحد، وعزل الغلاف الجوي، وكفاءة الطاقة، والتحكم في العملية |
هل أنت مستعد لتحسين عمليات المعالجة الحرارية في مختبرك؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول أفران متقدمة ذات درجة حرارة عالية ومصممة خصيصًا للمختبرات المتنوعة. تشمل مجموعة منتجاتنا أفران الصواني، والأنابيب، والدوارة، والفراغ والغلاف الجوي، وأنظمة CVD/PECVD، مع قدرات قوية للتخصيص العميق لتلبية احتياجاتك التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا تعزيز كفاءتك ونتائجك!

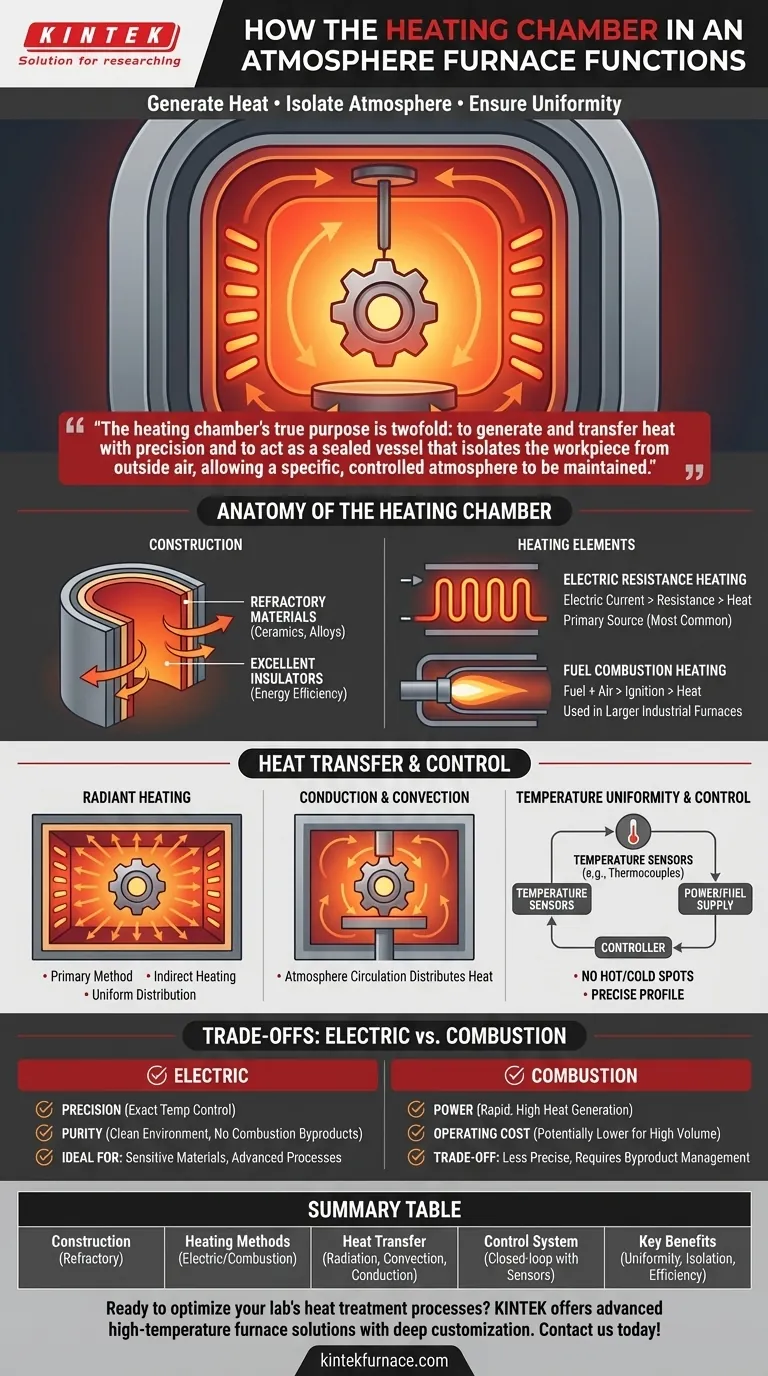

دليل مرئي
