في جوهرها، يتراوح التحكم في الأفران الكاتمة من الواجهات اليدوية البسيطة إلى الأنظمة الرقمية القابلة للبرمجة المتطورة للغاية. تستخدم النماذج الأساسية شاشات رقمية لضبط درجة حرارة واحدة، بينما تستخدم الأفران المتقدمة وحدات تحكم PID متعددة المقاطع مع منافذ اتصال لأتمتة الملفات الحرارية المعقدة وتسجيل البيانات.
إن اختيار نظام التحكم لا يتعلق بما هو "الأفضل"، بل بما هو الأنسب لمهمتك. يعتمد القرار على مستوى الدقة والقابلية للتكرار والأتمتة التي يتطلبها تطبيقك المحدد.
طيف ضوابط الفرن الكاتم
يعد فهم نظام التحكم مفتاح الاستفادة من الفرن الكاتم بفعالية. تحدد الضوابط ليس فقط درجة الحرارة التي يمكنك الوصول إليها، ولكن كيف تصل إليها، وكم من الوقت ستبقى، وكيف يتم توثيق العملية.
الضوابط الأساسية: شاشات العرض الرقمية البسيطة
تتكون أبسط أنظمة التحكم من شاشة رقمية عادية ولوحة مفاتيح. غالبًا ما تكون هذه الأنظمة خلفًا لـ "جداول المؤشرات" التناظرية القديمة.
وظيفتها واضحة ومباشرة: تحدد درجة حرارة مستهدفة (نقطة ضبط)، ويعمل الفرن على الوصول إليها والحفاظ عليها. هذا مناسب للتطبيقات الأساسية حيث تكون درجة حرارة واحدة ومستقرة هي كل ما هو مطلوب.
جوهر التحكم الحديث: أنظمة PID
تستخدم معظم الأفران الحديثة وعالية الجودة نظام تحكم آلي PID (التناسبي-التكاملي-التفاضلي). هذا هو المعيار الصناعي للإدارة الدقيقة لدرجة الحرارة.
فكر في وحدة تحكم PID كنظام تثبيت سرعة متقدم لفرنكك. إنه لا يقوم فقط بتشغيل وإيقاف الحرارة؛ بل يتوقع بذكاء تغيرات درجة الحرارة، ويمنع التجاوز، ويحافظ على نقطة الضبط بثبات ملحوظ.
آلية توصيل الطاقة: SCRs
وحدة تحكم PID هي "العقل"، ولكن مقوم تيار متحكم فيه بالسيليكون (SCR) غالبًا ما يكون "العضلات". يعمل هذا المكون كمنظم طاقة رقمي عالي الدقة.
بتوجيه من وحدة تحكم PID، يقوم الـ SCR بتعديل كمية الكهرباء المتدفقة إلى عناصر التسخين بدقة. "إطلاق زاوية الطور" هذا هو ما يسمح بالتحكم السلس والمستقر في درجة الحرارة الذي تشتهر به أنظمة PID.
البرمجة المتقدمة: ملفات تعريف متعددة المقاطع
للعمليات المعقدة، لا تكفي نقطة ضبط بسيطة. توفر وحدات التحكم المتقدمة برمجة متعددة المقاطع، وغالبًا ما تحتوي على 30 مقطعًا أو أكثر.
يتيح لك هذا إنشاء ملف تعريف حراري مفصل. يمكنك برمجة الفرن للصعود إلى درجة حرارة محددة خلال 30 دقيقة، والتثبيت (أو "النقع") عند تلك الدرجة لمدة ساعتين، والتبريد إلى درجة حرارة أقل، وهكذا. هذا أمر بالغ الأهمية لعلوم المواد والسيراميك والمعالجات الحرارية المعقدة.
ما وراء درجة الحرارة: تكامل النظام والبيانات
يمتد التحكم الحديث في الفرن إلى ما هو أبعد من التسخين البسيط ليشمل الأتمتة، وتسجيل البيانات، وتكامل السلامة. هذه الميزات تحول الفرن من صندوق قائم بذاته إلى جزء من عملية أكبر ومُتحكم فيها.
البيانات والأتمتة: منافذ الاتصال
تتضمن العديد من وحدات التحكم المتقدمة أطراف اتصال مثل RS232C أو محولات خارجية أخرى.
تسمح هذه المنافذ بتوصيل الفرن بجهاز كمبيوتر أو نظام أتمتة مختبري أكبر. هذا ضروري لتسجيل البيانات الرقمية، والمراقبة عن بعد للعمليات، ودمج تشغيل الفرن في سير عمل مؤتمت.
إدارة الأحداث: الإنذارات ومخرجات الإشارة
توفر الأطراف الخاصة بالإنذارات وإشارات التشغيل والأحداث تحديثات حالة حرجة للأنظمة الخارجية أو المشغلين.
يمكن لهذه المخرجات تشغيل إنذار صوتي عند اكتمال الدورة، أو تشغيل ضوء للإشارة إلى أن الفرن يعمل، أو إرسال إشارة إلى قطعة أخرى من المعدات لبدء الخطوة التالية في العملية.
ضوابط السلامة المتأصلة
بالإضافة إلى التحكم في العملية، يحتوي كل فرن على ضوابط سلامة حاسمة. الأساس هو قاطع الدائرة الكهربائية، الذي يوفر طريقة فورية لإيقاف تشغيل الطاقة في حالات الطوارئ. هذه الأنظمة غير اختيارية وضرورية لسلامة المشغل.
فهم المفاضلات
يتطلب اختيار الميزات المناسبة الموازنة بين القدرة والتعقيد والتكلفة.
البساطة مقابل الدقة
وحدة التحكم الرقمية الأساسية سهلة الاستخدام وموثوقة للمهام البسيطة مثل الرماد أو التجفيف. ومع ذلك، فهي تفتقر إلى استقرار نظام PID ولا يمكنها أداء ملفات الصعود/النقع المعقدة المطلوبة لأعمال المواد المتقدمة.
التكلفة مقابل القدرة
تؤدي وحدات التحكم القابلة للبرمجة متعددة المقاطع ذات منافذ الاتصال إلى زيادة كبيرة في تكلفة الفرن. يتم تبرير هذا الاستثمار فقط عندما يتطلب عملك دقة عالية، أو أتمتة لتحقيق التكرار، أو تسجيل بيانات للتحقق من صحة العملية ومراقبة الجودة.
خطر التحديد المفرط للمواصفات
لا تفترض أن المزيد من الميزات أفضل دائمًا. يمكن لنظام تحكم معقد بشكل مفرط لمهمة بسيطة ومتكررة أن يقدم نقاط فشل غير ضرورية ويزيد من وقت تدريب المشغلين. طابق نظام التحكم مع المهمة.
اختيار نظام التحكم المناسب لتطبيقك
استخدم هدفك الأساسي لتوجيه اختيارك لنظام التحكم.
- إذا كان تركيزك الأساسي هو التسخين البسيط إلى درجة حرارة واحدة (على سبيل المثال، التكليس، التجفيف): وحدة تحكم رقمية أساسية كافية وفعالة من حيث التكلفة.
- إذا كان تركيزك الأساسي هو اختبار المواد الدقيق أو المعالجة الحرارية: فإن وحدة تحكم PID ضرورية لضمان استقرار درجة الحرارة وتجنب التجاوز.
- إذا كان تركيزك الأساسي هو إنشاء دورات حرارية معقدة (على سبيل المثال، نمو البلورات، حرق السيراميك): فإن وحدة تحكم PID قابلة للبرمجة ومتعددة المقاطع ضرورية.
- إذا كان تركيزك الأساسي هو التحقق من صحة العملية أو تسجيل البيانات لمراقبة الجودة: يلزم وجود نظام مزود بمنافذ اتصال (مثل RS232C) لالتقاط البيانات الخارجية.
يضمن اختيار الضوابط الصحيحة أن يكون فرنك ليس مجرد مصدر للحرارة، بل أداة دقيقة مصممة خصيصًا لهدفك العلمي أو الصناعي المحدد.
جدول ملخص:
| نوع التحكم | الميزات الرئيسية | الأفضل للتطبيقات |
|---|---|---|
| رقمي أساسي | نقطة ضبط بسيطة، شاشة رقمية | التكليس، التجفيف، التسخين الأساسي |
| تحكم PID | استقرار دقيق لدرجة الحرارة، تنظيم طاقة SCR | اختبار المواد، المعالجة الحرارية |
| قابل للبرمجة متعدد المقاطع | ملفات تعريف معقدة للصعود/النقع، 30+ خطوة | حرق السيراميك، نمو البلورات |
| أنظمة متكاملة | منافذ اتصال (مثل RS232C)، إنذارات، تسجيل بيانات | التحقق من صحة العملية، الأتمتة، مراقبة الجودة |
قم بترقية مختبرك مع حلول الأفران عالية الحرارة المصممة خصيصًا من KINTEK! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم أفرانًا كاتمة وأنبوبية ودوارة وفراغية وأنظمة جو وأفران CVD/PECVD متقدمة. تضمن قدرتنا القوية على التخصيص العميق محاذاة دقيقة مع احتياجاتك التجريبية الفريدة، مما يعزز الدقة والقابلية للتكرار والكفاءة. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تحسين عملياتك ودفع النجاح!

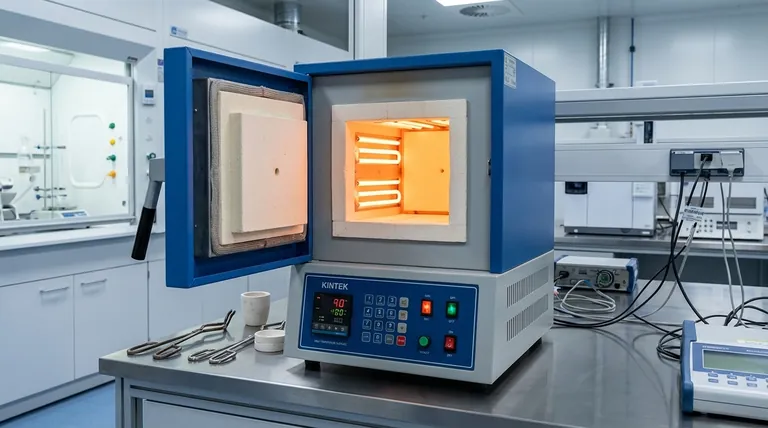

دليل مرئي
