في جوهرها، تعمل أنظمة التحكم في درجة الحرارة في فرن الغلاف الجوي كآلية تعليقات دقيقة ذات حلقة مغلقة. إنها تقيس باستمرار درجة الحرارة الداخلية باستخدام المستشعرات، وتقارن تلك البيانات بنقطة ضبط مبرمجة في وحدة التحكم، وتوجه عناصر التسخين لإضافة أو تقليل الطاقة. تضمن هذه الدورة المستمرة من المراقبة والتعديل حصول المادة المعالجة على الملف الحراري الدقيق المطلوب لتحولها.
الهدف من هذا النظام ليس مجرد توليد الحرارة، بل تحقيق الدقة والتوحيد الحراري المطلق. إنه الرابط الحاسم بين أجهزة الفرن والخصائص المعدنية النهائية لمادتك، حيث يمكن للانحراف بضع درجات أن يعرض الجودة للخطر ويخلق نفايات.
تشريح نظام التحكم
يتكون نظام التحكم في درجة الحرارة من ثلاثة أنواع أساسية من المكونات تعمل بالتنسيق: المستشعرات، ووحدة التحكم، وعناصر التسخين. يلعب كل منها دورًا متميزًا في تحقيق درجة الحرارة المستهدفة والحفاظ عليها.
المستشعر: عيون الفرن
تُعد "عيون" النظام مستشعرات توضع داخل حجرة الفرن لتوفير قراءات درجة الحرارة في الوقت الفعلي.
النوع الأكثر شيوعًا هو المزدوجة الحرارية (thermocouple)، التي تقيس درجة الحرارة عند نقطة محددة. للعمليات التي تتطلب قياسًا بدون تلامس أو لدرجات الحرارة شديدة الارتفاع، يمكن استخدام مقياس الحرارة الإشعاعي (pyrometer) بدلاً من ذلك.
وحدة التحكم: عقل العملية
وحدة التحكم هي المعالج المركزي الذي يتخذ جميع القرارات. تأخذ قراءة درجة الحرارة من المستشعر وتقارنها بدرجة الحرارة المطلوبة، أو نقطة الضبط (setpoint).
تستخدم الأنظمة الحديثة غالبًا وحدة تحكم PID (التناسبية-التكاملية-المشتقة)، المعززة أحيانًا بالمنطق الضبابي. تحدد هذه الوحدة الفرق بين درجة الحرارة الفعلية ونقطة الضبط وتحدد كمية الطاقة الدقيقة التي يجب إرسالها إلى عناصر التسخين.
تسمح وحدات التحكم المتقدمة بوصفات عمليات معقدة للغاية ومتعددة المراحل، مع ميزات مثل 30 مرحلة قابلة للبرمجة أو أكثر ومنحنيات تسخين وتبريد محددة مسبقًا. كما أنها تتضمن ميزات أمان حاسمة مثل إنذارات درجة الحرارة الزائدة وبروتوكولات الإغلاق التلقائي.
العضلات: عناصر التسخين
عناصر التسخين هي المكونات التي تولد الحرارة فعليًا. بناءً على تعليمات وحدة التحكم، فإنها تحول الطاقة الكهربائية إلى طاقة حرارية.
إن قدرة وحدة التحكم على تعديل الطاقة إلى هذه العناصر بسرعة ودقة هي ما يسمح للنظام بالتفاعل الفوري مع التقلبات والحفاظ على درجة الحرارة بدقة متناهية، غالبًا في حدود ±1°C من نقطة الضبط.
لماذا يعد هذا الدقة أمرًا غير قابل للتفاوض
يعد الحفاظ على هذا التحكم المحكم أساسيًا لنجاح أي عملية معالجة حرارية. عواقب ضعف التحكم كبيرة ومكلفة.
ضمان السلامة المعدنية
تعتبر الخصائص الميكانيكية النهائية للجزء المعدني - صلابته وقوته وقابليته للطرق - نتيجة مباشرة لتاريخه الحراري. تضمن الدقة في التحكم في درجة الحرارة تكوين سبائك متسقًا وهيكلاً، مما ينتج عنه أجزاء تلبي مواصفات هندسية صارمة في كل مرة.
منع العيوب المكلفة
يمكن أن تؤدي تقلبات درجة الحرارة إلى مجموعة من عيوب المواد. وتشمل هذه نمو الحبوب غير المرغوب فيه، وأكسدة السطح، والمسامية الداخلية، والتشوه. من خلال الحفاظ على الاستقرار، يمنع نظام التحكم العيوب ويقلل بشكل كبير من الخردة وهدر المواد.
تمكين المعالجة الفعالة
يتيح ملف درجة الحرارة المتحكم فيه جيدًا نتائج يمكن التنبؤ بها، مثل ملء القالب بكفاءة في عمليات الصب. تعمل هذه الموثوقية على تحسين الإنتاجية وتقلل من تكاليف الطاقة والمواد المرتبطة بالدفعات الفاشلة أو التي خرجت عن المواصفات.
فهم المفاضلات والسياق التشغيلي
قراءة درجة الحرارة المثالية هي مجرد جزء واحد من لغز أكبر بكثير. لتحقيق تحكم حقيقي في العملية، يجب مراعاة بيئة الفرن بأكملها.
التحكم مقابل التوحيد
توفر لك المزدوجة الحرارية الواحدة درجة حرارة دقيقة في موقع واحد، لكنها لا تضمن أن تكون درجة الحرارة هي نفسها في كل مكان آخر. يعد توحيد درجة الحرارة عبر حجم العمل بأكمله أمرًا بالغ الأهمية. يتم تحقيق ذلك من خلال تصميم الفرن المناسب، ومناطق التحكم المتعددة، ودوران الغلاف الجوي الفعال.
الغلاف الجوي هو كل شيء
في فرن الغلاف الجوي، يعمل نظام التحكم في درجة الحرارة جنبًا إلى جنب مع نظام التحكم في الغاز. يعد الحفاظ على التكوين والنقاء والضغط الصحيحين للغلاف الجوي بنفس أهمية الحفاظ على درجة الحرارة. النظامان يعتمدان على بعضهما البعض؛ فشل أحدهما يبطل نجاح الآخر.
العامل البشري
حتى النظام الأكثر تقدمًا عرضة لخطأ المشغل والتآكل. يعد البرمجة الصحيحة للملفات الحرارية لوحدة التحكم أمرًا ضروريًا. وبالمثل، فإن الصيانة والمعايرة المنتظمة للمزدوجات الحرارية والمعدات الأخرى إلزامية لضمان بقاء قراءات النظام دقيقة بمرور الوقت.
اتخاذ الخيار الصحيح لهدفك
لضمان النجاح، قم بمواءمة إمكانيات نظام التحكم مع هدفك التشغيلي الأساسي.
- إذا كان تركيزك الأساسي هو تكرار العملية والحجم الكبير: إعطاء الأولوية لوحدة تحكم PID قوية مع تحكم متعدد المناطق وأجهزة إنذار مدمجة لضمان تطابق كل دفعة.
- إذا كان تركيزك الأساسي هو البحث والتطوير أو تطوير مواد جديدة: أنت بحاجة إلى وحدة تحكم مرنة للغاية مع مراحل برمجة واسعة، وتسجيل بيانات سريع، والقدرة على تنفيذ ملفات تعريف حرارية معقدة.
- إذا كان تركيزك الأساسي هو الكفاءة التشغيلية والسلامة: استثمر في نظام متكامل بالكامل يراقب ويتحكم في درجة الحرارة والغلاف الجوي والضغط، مع حواجز أمان شاملة وبروتوكولات إيقاف التشغيل.
في نهاية المطاف، إتقان نظام التحكم في درجة الحرارة هو إتقان جودة وموثوقية منتجك النهائي.
جدول ملخص:
| المكون | الدور | الميزات الرئيسية |
|---|---|---|
| المستشعر | يقيس درجة الحرارة | المزدوجات الحرارية، ومقاييس الحرارة الإشعاعية لدقة عالية |
| وحدة التحكم | يعالج البيانات ويضبط الطاقة | منطق PID، مراحل قابلة للبرمجة، إنذارات أمان |
| عناصر التسخين | تولد الحرارة | تعديل سريع، يحافظ على دقة ±1°C |
ارتقِ بالمعالجة الحرارية لمختبرك مع حلول الأفران عالية الحرارة المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، نقدم أفران الغلاف (Muffle)، والأنابيب (Tube)، والدوارة (Rotary)، وأفران التفريغ والغلاف الجوي (Vacuum & Atmosphere)، وأنظمة CVD/PECVD المصممة خصيصًا لتلبية احتياجاتك الفريدة. تضمن قدرات التخصيص العميق لدينا تحكمًا دقيقًا في درجة الحرارة وتوحيدًا للحصول على نتائج متسقة وعالية الجودة. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تحسين عمليات المعالجة الحرارية لديك وتقليل النفايات!

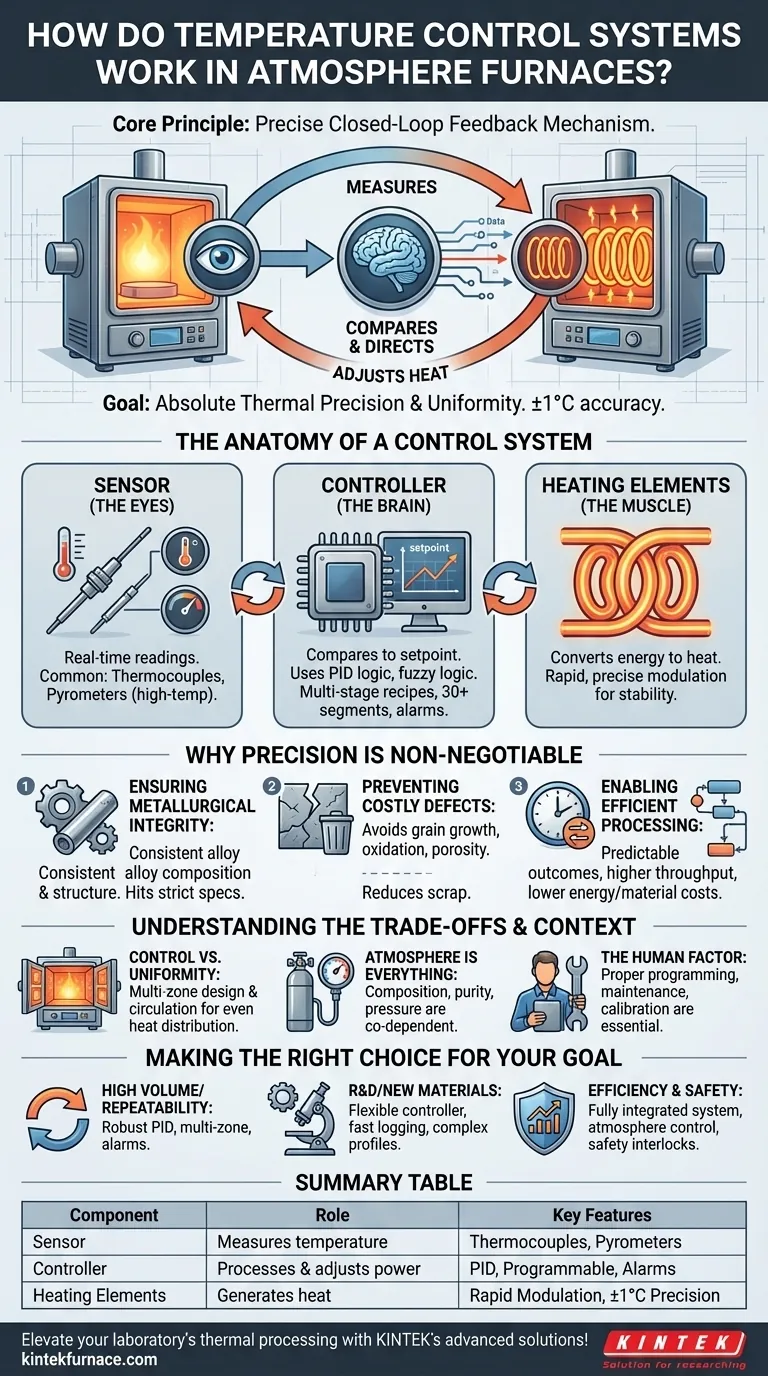

دليل مرئي
