في فرن صامت لحماية الجو، يتم التحكم في الجو عن طريق التغذية المستمرة لغاز معين إلى حجرة الفرن المختومة أثناء التشغيل. يزيح هذا الغاز المدخل الهواء المحيط، وخاصة الأكسجين، مما يخلق بيئة مدارة بدقة. يعد مقياس تدفق الغاز الأداة الأساسية المستخدمة لتنظيم حجم ومعدل هذا الغاز، مما يضمن جوًا مستقرًا ومتسقًا طوال عملية المعالجة الحرارية.
الغرض الأساسي من التحكم في الجو ليس فقط إضافة غاز، بل إزاحة الأكسجين التفاعلي في الهواء بنشاط. يمنع هذا التغييرات الكيميائية غير المرغوب فيها مثل الأكسدة، مما يسمح بتسخين المواد إلى درجات حرارة عالية جدًا مع الحفاظ على سلامتها وخصائصها المرغوبة.
المبدأ: منع التفاعلات غير المرغوبة
عند درجات الحرارة العالية التي يتم تحقيقها في الفرن الصامت، تصبح معظم المواد شديدة التفاعل مع الأكسجين الموجود في الهواء العادي. هذه المشكلة الأساسية هي ما صمم التحكم في الجو لحلها.
لماذا يعتبر الهواء العادي مشكلة
عند تسخينها في الهواء، تتأكسد العديد من المعادن بسرعة، وتشكل طبقة من القشور على السطح. يمكن أن يغير هذا أبعاد المادة، ويضر بسلامتها الهيكلية، ويدمر تشطيب سطحها.
بالنسبة للعمليات الحساسة الأخرى مثل التلبيد، يمكن أن يتداخل وجود الأكسجين مع الروابط الكيميائية بين الجسيمات، مما يؤدي إلى نتائج فاشلة أو دون المستوى.
الحل: إزاحة الغاز
يعمل التحكم في الجو على مبدأ الإزاحة. عن طريق إغراق حجرة الفرن المختومة بغاز عالي النقاء، فإنك تدفع الهواء المحيط ماديًا إلى الخارج.
يخلق هذا التطهير بيئة غير متفاعلة كيميائيًا (خاملة) أو مفيدة بنشاط للعملية (اختزال).
المكونات الرئيسية للتحكم في الجو
يعتمد تحقيق جو مستقر ومتحكم فيه على نظام بسيط ولكنه حاسم من المكونات التي تعمل معًا.
حجرة الفرن المختومة
تبدأ العملية بأكملها بحجرة فرن محكمة الإغلاق أو محكمة الإغلاق جيدًا. الختم المناسب ضروري لمنع هروب الجو المتحكم فيه، والأهم من ذلك، لمنع تسرب الهواء الخارجي وتلويث العملية.
مدخل الغاز ومقياس التدفق
يتم توفير غاز معين (مثل النيتروجين، الأرجون، الهيدروجين) من أسطوانة أو مولد ويتم توصيله بمدخل على الفرن.
يتم تركيب مقياس تدفق الغاز في هذا الخط. هذا الجهاز هو مركز التحكم للتحكم في الجو، مما يسمح للمشغل بضبط والحفاظ على معدل تدفق دقيق وثابت. يعد هذا الاستقرار أمرًا بالغ الأهمية لضمان بقاء الجو متسقًا طوال مدة الدورة.
مخرج الغاز (العادم)
عندما يتم تغذية الغاز المتحكم فيه إلى الحجرة، يجب أن يكون للهواء المزاح وأي غاز زائد طريقة للخروج. يتم إدارة ذلك عادة من خلال منفذ عادم بسيط أو صمام تخفيف الضغط. بالنسبة للغازات القابلة للاشتعال مثل الهيدروجين، غالبًا ما يؤدي هذا المخرج إلى جهاز حرق لإشعال الغاز الخارج بأمان.
فهم المقايضات العملية
بينما المفهوم بسيط، يتضمن التحكم الفعال في الجو موازنة عدة عوامل عملية.
النقاء مقابل التلوث
ترتبط فعالية العملية ارتباطًا مباشرًا بـ نقاء الغاز و سلامة ختم الفرن. حتى تسرب صغير أو استخدام غاز منخفض النقاء يمكن أن يدخل ما يكفي من الأكسجين ليسبب أكسدة غير مرغوبة.
معدل التدفق مقابل التكلفة
يضمن معدل تدفق الغاز الأعلى تطهيرًا أكثر شمولًا للحجرة ويوفر ضغطًا إيجابيًا يساعد على منع دخول الهواء. ومع ذلك، يزيد هذا أيضًا من استهلاك الغاز، مما يؤدي إلى ارتفاع تكاليف التشغيل. الهدف هو إيجاد الحد الأدنى من معدل التدفق الذي يحمي المادة بشكل موثوق.
السلامة مع الغازات القابلة للاشتعال
يؤدي استخدام جو اختزال، مثل خليط النيتروجين/الهيدروجين، إلى اعتبار هام للسلامة. تتطلب هذه الأنظمة تهوية مناسبة ومصدر إشعال موثوق به عند العادم لحرق غاز الهيدروجين القابل للاشتعال بأمان، ومنعه من التراكم إلى مستويات قابلة للانفجار.
اتخاذ الخيار الصحيح لهدفك
يتم تحديد اختيار الغاز بالكامل حسب النتيجة المرجوة لعملية المعالجة الحرارية الخاصة بك.
- إذا كان تركيزك الأساسي هو منع جميع التفاعلات (الخمول): استخدم غازًا خاملًا مثل الأرجون عالي النقاء (للمواد شديدة الحساسية) أو النيتروجين (خيار فعال من حيث التكلفة لمعظم التطبيقات العامة).
- إذا كان تركيزك الأساسي هو إزالة أكاسيد السطح بنشاط (الاختزال): استخدم جوًا اختزاليًا، مثل مزيج من الهيدروجين والنيتروجين، لإزالة ذرات الأكسجين كيميائيًا من سطح المادة.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية البسيطة بدون تقشر كبير: الجو الخامل من النيتروجين هو الخيار القياسي والأكثر اقتصادا لحماية المادة.
يمنحك إتقان التحكم في الجو قوة مباشرة على الكيمياء والخصائص النهائية لموادك.
جدول الملخص:
| المكون | الوظيفة | اعتبار رئيسي |
|---|---|---|
| حجرة الفرن المختومة | تمنع تسرب الهواء وتحافظ على بيئة محكمة | ضرورية للنقاء؛ يجب أن تكون محكمة الإغلاق |
| مدخل الغاز ومقياس التدفق | ينظم معدل تدفق الغاز وحجمه للحصول على جو مستقر | ضروري للاتساق؛ يستخدم مقياس التدفق |
| مخرج الغاز (العادم) | يزيل الهواء المزاح والغاز الزائد بأمان | يشمل الحرق للغازات القابلة للاشتعال |
| نوع الغاز (على سبيل المثال، النيتروجين، الأرجون) | يحدد الجو كخامل أو اختزال | يعتمد الاختيار على هدف العملية (على سبيل المثال، منع الأكسدة) |
أطلق العنان للإمكانات الكاملة لعمليات المعالجة الحرارية الخاصة بك مع حلول الأفران عالية الحرارة المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختبرات متنوعة أفران صامتة، أنبوبية، دوارة، تفريغ، جوية، وأنظمة CVD/PECVD موثوقة. تضمن قدرتنا القوية على التخصيص العميق حلولًا دقيقة لاحتياجاتك التجريبية الفريدة، من منع الأكسدة إلى تعزيز خصائص المواد. اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا تحسين التحكم في الجو لديك وتعزيز الكفاءة!

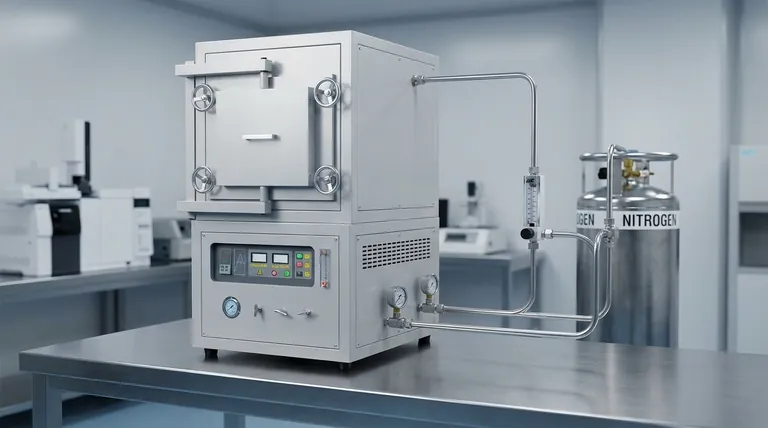

دليل مرئي
