باختصار، يتم تحقيق تجانس درجة الحرارة في فرن المحفل من خلال مجموعة من خيارات التصميم المدروسة. وتشمل هذه الخيارات التوزيع الاستراتيجي لعناصر التسخين على جوانب متعددة من الحجرة، والعزل الذي يعزز التوزيع المتساوي للحرارة، وفي بعض النماذج المتقدمة، أنظمة تدوير الهواء القسري التي تحرك الهواء الساخن بنشاط للقضاء على البقع الباردة.
التحدي الأساسي ليس فقط الوصول إلى درجة حرارة عالية، بل ضمان أن تكون هذه الدرجة متسقة في جميع أنحاء الحجرة القابلة للاستخدام. التجانس الحقيقي هو نتيجة للتصميم المادي للفرن—كيف يولد ويوزع الحرارة—وهو مفهوم منفصل ومميز عن نظام التحكم الإلكتروني في درجة الحرارة.
لماذا يُعد تجانس درجة الحرارة مطلبًا لا غنى عنه
لأي عملية تتضمن معالجة حرارية، يعتبر التسخين غير المتساوي سببًا مباشرًا لفشل التجارب وجودة المنتج غير المتناسقة. فهم سبب أهمية التجانس هو الخطوة الأولى لضمان نتائج موثوقة.
الهدف: نتائج قابلة للتكرار
المبدأ الأساسي للاختبارات العلمية والصناعية هو قابلية التكرار. إذا تعرضت عينة على الجانب الأيسر من الفرن لدرجة حرارة 900 درجة مئوية بينما رأت عينة على اليمين 870 درجة مئوية، فهما لم تخضعا لنفس العملية.
هذا التباين يجعل من المستحيل تحقيق نتائج دقيقة وقابلة للتكرار، مما يبطل البيانات.
الخطر: خصائص مادية غير متناسقة
بالنسبة لعمليات مثل التخمير، والتلبيد، والتلطيف، يمكن أن تؤدي الاختلافات الطفيفة في درجة الحرارة إلى تغيير جذري في الخصائص النهائية للمادة.
يؤدي التسخين غير المتناسق إلى أجزاء ذات إجهادات داخلية، أو هياكل بلورية متنوعة، أو تفاعلات كيميائية غير مكتملة. وهذا أمر غير مقبول في كل من البحث والتصنيع، حيث تُعد سلامة المواد أمرًا بالغ الأهمية.
الآليات الأساسية لتحقيق توزيع حرارة موحد
يستخدم المصنعون عدة استراتيجيات رئيسية لضمان توزيع الحرارة بأكبر قدر ممكن من التساوي. تعمل هذه الآليات معًا لإنشاء بيئة حرارية مستقرة.
التوزيع الاستراتيجي لعناصر التسخين

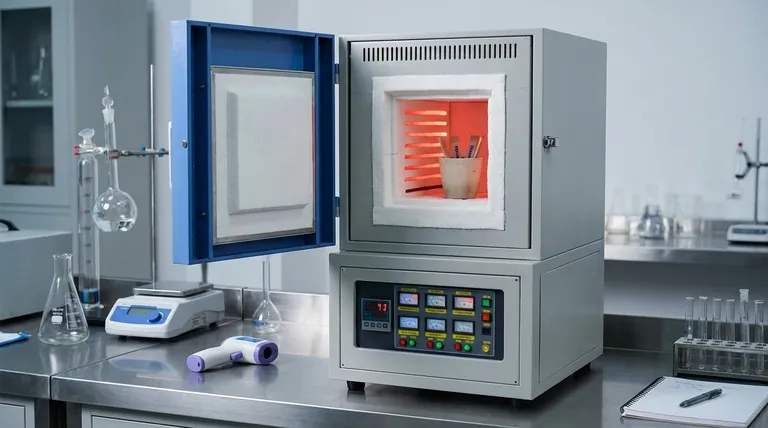

الطريقة الأكثر شيوعًا لتعزيز التجانس هي وضع عناصر تسخين ذات ملف مفتوح على جدران متعددة داخلية لحجرة الفرن.
من خلال وضع العناصر على جانبين، أو ثلاثة، أو حتى أربعة جوانب، تشع الحرارة إلى الداخل من اتجاهات متعددة. وهذا يقلل من التدرج الحراري الذي قد يحدث إذا نشأت الحرارة من مكان واحد فقط، مثل الجدار الخلفي.
تحسين الحمل الحراري الطبيعي
تم تصميم شكل وبناء حجرة الفرن بحد ذاتها لإدارة تدفق الحرارة. فالعزل عالي الجودة لا يحافظ على الحرارة لتحقيق الكفاءة فحسب، بل يضمن أيضًا أن يكون فقدان الحرارة موحدًا عبر جميع الأسطح.
تسمح هذه البيئة المستقرة بنمط حمل حراري طبيعي يمكن التنبؤ به، حيث يرتفع الهواء الساخن ويهبط الهواء البارد، مما يؤدي إلى تدوير الحرارة في جميع أنحاء الحجرة دون أي مساعدة ميكانيكية.
تصميم متقدم: تدوير الهواء القسري
بالنسبة للتطبيقات التي تتطلب أعلى مستوى من الدقة، تتضمن بعض الأفران نظام تدوير الهواء الساخن.
تستخدم هذه النماذج مروحة، تقع عادةً في حجرة منفصلة، لدفع الهواء المُسخن مسبقًا بنشاط في جميع أنحاء الفرن. يعد هذا الحمل الحراري القسري الطريقة الأكثر فعالية للقضاء على البقع الساخنة والباردة، مما يوفر تجانسًا استثنائيًا في درجة الحرارة.
فهم التمييز الأساسي: التجانس مقابل التحكم
من الضروري التمييز بين قدرة الفرن على الحفاظ على نقطة ضبط وقدرته على توزيع هذه الحرارة بالتساوي.
التحكم في درجة الحرارة: إصابة الهدف
التحكم في درجة الحرارة هو وظيفة النظام الإلكتروني. يقيس الزوج الحراري درجة الحرارة في نقطة واحدة داخل الحجرة ويرسل التغذية الراجعة إلى وحدة تحكم رقمية.
ثم تقوم وحدة التحكم بضبط الطاقة لعناصر التسخين للوصول إلى نقطة ضبط محددة (مثل 1000 درجة مئوية) والاحتفاظ بها. وهذا يضمن أن تكون درجة الحرارة في موقع الزوج الحراري دقيقة.
تجانس درجة الحرارة: الاتساق عبر الحجرة
تجانس درجة الحرارة هو مقياس لمدى قرب درجة الحرارة في نقاط مختلفة في جميع أنحاء الحجرة بأكملها. يمكن أن يتمتع الفرن بتحكم مثالي عند 1000 درجة مئوية في نقطة واحدة، ولكن قد توجد بقع باردة بدرجة 950 درجة مئوية في الزوايا.
التجانس هو وظيفة البناء المادي للفرن—وضع العناصر، والعزل، وتدوير الهواء. وعادة ما يحدد المصنع التجانس على أنه تفاوت، مثل ±5 درجات مئوية عند درجة حرارة معينة.
اتخاذ الخيار الصحيح لتطبيقك
يتطلب اختيار الفرن مطابقة قدرات التجانس الخاصة به مع احتياجات عمليتك.
- إذا كان تركيزك الأساسي هو الترميد الأساسي أو المعالجة الحرارية حيث لا تكون الدقة العالية حاسمة: غالبًا ما يكون الفرن القياسي المزود بعناصر تسخين على جانبين وعزل جيد كافياً.
- إذا كان تركيزك الأساسي هو البحث، أو مراقبة الجودة، أو العمليات الحساسة مثل التخمير والتلبيد: قم بإعطاء الأولوية لفرن مزود بعناصر تسخين على ثلاثة جوانب على الأقل أو فرن يتضمن نظام تدوير هواء قسري.
- إذا كان تركيزك الأساسي هو التحقق من صحة العملية واعتمادها: يجب عليك الحصول على مواصفات تجانس درجة الحرارة الرسمية من الشركة المصنعة (على سبيل المثال، ±°C) والتأكد من أنها تلبي المتطلبات الصارمة لبروتوكولك.
إن فهم مبادئ التصميم هذه يمكّنك من تجاوز التركيز على درجة الحرارة القصوى واختيار الأداة المناسبة لضمان سلامة نتائجك.
جدول الملخص:
| الآلية | الوصف | الفائدة الرئيسية |
|---|---|---|
| توزيع عناصر التسخين | عناصر على جدران متعددة (مثل 2-4 جوانب) | يقلل من التدرجات الحرارية للإشعاع الحراري المتساوي |
| العزل | مواد عالية الجودة للاحتفاظ بالحرارة بشكل موحد | يعزز الحمل الحراري الطبيعي المستقر والكفاءة |
| تدوير الهواء القسري | نظام مروحة لتحريك الهواء الساخن بنشاط | يزيل البقع الباردة لأعلى مستوى من التجانس |
| التحكم في درجة الحرارة مقابل التجانس | التحكم الإلكتروني مقابل التوزيع الحراري المادي | يضمن نقطة ضبط دقيقة واتساقًا على مستوى الغرفة بأكملها |
