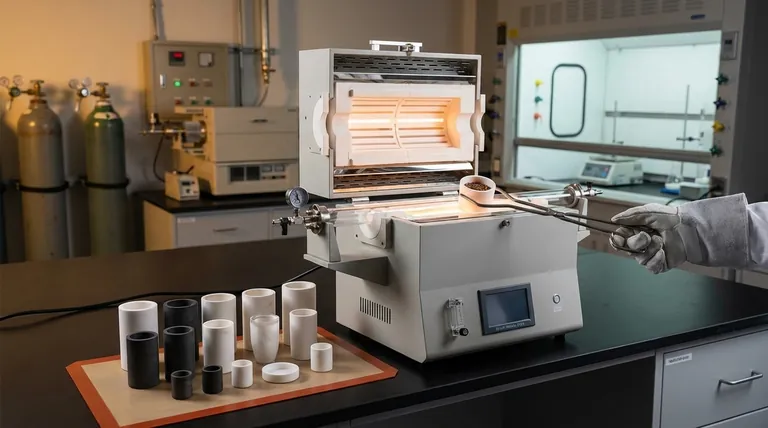

يتضمن اختيار البوتقة المناسبة للفرن الأنبوبي الموازنة بين توافق المواد والأداء الحراري وظروف التشغيل.يجب أن يتطابق طول البوتقة مع منطقة درجة الحرارة الثابتة للفرن أو أن يكون أقصر من منطقة درجة الحرارة الثابتة للفرن لضمان تسخين موحد، في حين يجب أن تقاوم المادة التفاعلات الكيميائية مع العينات أو أبخرة المعالجة.يتم اختيار المواد الشائعة مثل الألومينا أو الزركونيا أو الجرافيت أو المغنيسيا بناءً على متطلبات درجة الحرارة وخصائص العينة.بالإضافة إلى ذلك، يحدد جو الفرن - سواء كان الهواء أو الغازات الخاملة أو الغازات التفاعلية - خيارات السلامة والمواد.تعمل خيارات التخصيص، بما في ذلك أبعاد الأنبوب وعناصر التسخين، على تحسين الملاءمة لتطبيقات محددة.
شرح النقاط الرئيسية:
-
أبعاد البوتقة ومحاذاة المنطقة الحرارية
- يجب ألا يتجاوز طول البوتقة منطقة درجة الحرارة الثابتة للفرن لمنع التسخين غير المتساوي.على سبيل المثال، المنطقة الساخنة 300 مم تتطلب بوتقة ≤300 مم.
- توفر الأفران الأنبوبية القياسية مناطق ساخنة بحجم 300 مم أو 600 مم، مع تخصيصات تصل إلى 900 مم.البوتقات كبيرة الحجم تخاطر بتدرجات درجة الحرارة، مما يؤثر على سلامة العينة.
-
اختيار المواد بناءً على التفاعل ودرجة الحرارة
- الألومينا (Al₂O₃):مثالي لدرجات الحرارة المرتفعة (حتى 1800 درجة مئوية) والأجواء الخاملة؛ يقاوم الأكسدة ولكنه قد يتفاعل مع العينات الحمضية.
- الجرافيت:مناسب للأجواء المختزلة أو التفريغ؛ يتجنب التلوث ولكنه يتأكسد في الهواء فوق 500 درجة مئوية.
- زركونيا (ZrO₂):يقاوم درجات الحرارة القصوى والبيئات المسببة للتآكل، على الرغم من أنه مكلف.
- المغنيسيا (MgO):يستخدم للعينات القاعدية ولكنه يتحلل في الظروف الرطبة أو الحمضية.
-
التوافق مع الغلاف الجوي
- الغازات الخاملة (N₂، Ar):تتطلب بوتقات غير تفاعلية مثل الألومينا أو الزركونيا لمنع تلوث العينة.
- الغازات التفاعلية (H₂):الطلب على الجرافيت أو السيراميك المتخصص؛ بروتوكولات السلامة أمر بالغ الأهمية بسبب مخاطر القابلية للاشتعال.
- الهواء:يحد من خيارات المواد (على سبيل المثال، الجرافيت غير مناسب).بالنسبة لـ أفران معوجة الغلاف الجوي التأكد من توافق مادة البوتقة مع تفاعلات المرحلة الغازية.
-
اعتبارات خاصة بالفرن
- قطر الأنبوب:يجب أن تستوعب الأحجام القياسية (50-120 مم) البوتقة مع خلوص لتدفق الغاز.
- عناصر التسخين:الكانثال (≤1200 درجة مئوية)، أو SiC (≤1500 درجة مئوية)، أو MoSi2 (≤1800 درجة مئوية) تؤثر على درجات حرارة التشغيل القصوى.
- الدوران (للأفران الدوارة):يجب أن تتحمل البوتقات الإجهاد الميكانيكي أثناء الدوران؛ قوارب الجرافيت شائعة في معالجة المسحوق.
-
التخصيص والسلامة
- قد تتطلب أنظمة الدوران أو أنظمة التبريد متغيرة السرعة تصميمات بوتقة معززة.
- بالنسبة للأجواء التفاعلية، تأكد من أن مواد البوتقة لا تحفز التفاعلات الخطرة (على سبيل المثال، التقصف الهيدروجيني في المعادن).
من خلال تقييم هذه العوامل بشكل كلي، يمكن للمشترين تحسين أداء البوتقة للمعالجة الحرارية الدقيقة مع تقليل المخاطر التشغيلية إلى الحد الأدنى.
جدول ملخص:
| العامل | الاعتبارات الرئيسية |
|---|---|
| أبعاد البوتقة | يجب أن يتطابق الطول مع منطقة درجة الحرارة الثابتة للفرن أو أن يكون أقصر من منطقة درجة الحرارة الثابتة للفرن. |
| اختيار المواد | الألومينا أو الزركونيا أو الجرافيت أو المغنيسيا بناءً على درجة الحرارة وخصائص العينة. |
| الغلاف الجوي | خامل أو تفاعلي أو هوائي - يحدد سلامة المواد وتوافقها. |
| فرن خاص بالفرن | يؤثر قطر الأنبوب وعناصر التسخين ومتطلبات الدوران على اختيار البوتقة. |
| التخصيص | قد تكون هناك حاجة إلى تصميمات معززة للدوران المتغير السرعة أو أنظمة التبريد. |
