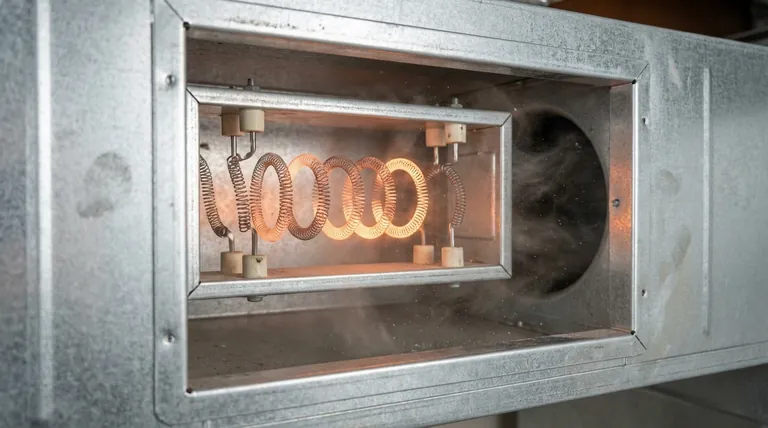

في جوهرها، تُعرف سخانات الملف المفتوح بـ تصميمها البسيط والفعال للغاية: ملف سلكي مقاوم للكهرباء معلق بواسطة عوازل مباشرة في مسار تدفق الهواء الذي يهدف إلى تسخينه. يسمح هذا البناء، الذي يستخدم عادة سبائك النيكل والكروم (NiCr) أو الحديد والكروم والألومنيوم (FeCrAl) للملف والسيراميك أو الميكا للعوازل، بنقل فوري وفعال للطاقة من عنصر التسخين إلى الهواء.
الميزة الأساسية لسخان الملف المفتوح هي كفاءته الحرارية الاستثنائية ووقت استجابته السريع. ومع ذلك، فإن تصميم التعرض المباشر هذا يعني أن أداءه وسلامته يعتمدان بشكل حاسم على بيئة تشغيل نظيفة وغير خطرة.
تشريح الأداء
إن فهم كيفية بناء سخان الملف المفتوح يكشف عن سبب سلوكه بهذه الطريقة. خصائصه هي نتيجة مباشرة لتصميمه البسيط والوظيفي.
عنصر التسخين: ملفات المقاومة
قلب السخان هو الملف نفسه. وهو مصنوع من سبائك متخصصة مثل NiCr أو FeCrAl، تم اختيارها لقدرتها على مقاومة درجات الحرارة العالية والأكسدة مع توفير المقاومة الكهربائية اللازمة لتوليد الحرارة.
يتم تصميم السبائك المحددة، ومقياس السلك (القطر)، وأبعاد الملف بعناية لتحقيق خرج القدرة الكهربائية المطلوب عند جهد معين.
هيكل الدعم: العوازل
لا يمكن للملف المكهرب أن يلامس أي سطح موصل. يتم تعليقه داخل إطار باستخدام عوازل من السيراميك أو الميكا.
هذه المواد هي عوازل كهربائية ممتازة وقادرة على تحمل درجات حرارة التشغيل العالية للملف دون تدهور، مما يضمن السلامة والسلامة الهيكلية.
المبدأ: نقل الحرارة المباشر
الخاصية المميزة لسخان الملف المفتوح هي التعرض المباشر لعنصر التسخين للوسط (عادة الهواء).
على عكس السخانات المغلفة حيث يجب أن تنتقل الطاقة أولاً عبر أنبوب خارجي وعزل، هنا تشع الحرارة مباشرة من سطح الملف إلى الهواء المار، مما يتيح أقصى قدر من الكفاءة.
الخصائص التشغيلية الرئيسية
يترجم تصميم سخان الملف المفتوح مباشرة إلى مجموعة مميزة من مزايا الأداء التي تجعله الخيار الأمثل لتطبيقات محددة.
كفاءة حرارية لا مثيل لها
نظرًا لعدم وجود غلاف وسيط أو مادة لتسخينها أولاً، يتم تحويل جميع الطاقة الكهربائية تقريبًا مباشرة إلى حرارة مفيدة داخل تيار الهواء. وينتج عن ذلك الحد الأدنى من الطاقة المهدرة وتكاليف تشغيل أقل.
استجابة سريعة للغاية
تسمح الكتلة الحرارية المنخفضة لملف السلك الرفيع بالوصول إلى درجة حرارة التشغيل على الفور تقريبًا عند تطبيق الطاقة. كما يبرد بسرعة كبيرة عند قطع الطاقة، مما يجعل هذه السخانات مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا وسريعًا في درجة الحرارة.
الحد الأدنى من إعاقة تدفق الهواء
يوفر الهيكل "المفتوح" لتجميع الملف مقاومة منخفضة جدًا لتدفق الهواء. يعد انخفاض الضغط المنخفض هذا ميزة حاسمة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وسخانات القنوات، والمجففات الصناعية حيث يعد الحفاظ على حجم وسرعة هواء عالية أمرًا ضروريًا للأداء.
فهم المفاضلات
نفس التصميم الذي يوفر هذه الكفاءة العالية يقدم أيضًا قيودًا محددة يجب احترامها. يمكن أن يؤدي تجاهل هذه القيود إلى فشل مبكر ومخاطر تتعلق بالسلامة.
الحساسية للملوثات
الملفات المكشوفة عرضة للخطر. إذا كان تيار الهواء يحتوي على غبار أو رطوبة أو أبخرة أكالة، يمكن أن تتراكم هذه الملوثات على العنصر الساخن. يمكن أن يؤدي ذلك إلى إنشاء نقاط ساخنة، أو تدهور العنصر، أو حدوث ماس كهربائي.
لهذا السبب، فإن سخانات الملف المفتوح مناسبة فقط لتطبيقات الهواء النظيف.
خطر كهربائي محتمل
نظرًا لأن عناصر التسخين حية كهربائيًا ومكشوفة، فإن السلامة أمر بالغ الأهمية. يجب تركيب مجموعة السخان بأكملها داخل حاوية مؤرضة بشكل صحيح مع أقفال أمان (على سبيل المثال، على لوحات الوصول) لمنع الاتصال البشري العرضي وخطر الصدمة الكهربائية.
خطر ترهل العنصر
على مدار مئات دورات التسخين، يمكن أن يتمدد سلك المقاومة ببطء أو "يترهل" تحت وزنه، خاصة في التطبيقات المثبتة أفقيًا. يتضمن التصميم المناسب نقاط دعم كافية للتخفيف من ذلك، ولكن إذا حدث ترهل، فقد يتسبب ذلك في تلامس الملفات، مما يؤدي إلى ماس كهربائي وفشل فوري.
اتخاذ الخيار الصحيح لتطبيقك
يتطلب اختيار تقنية التسخين الصحيحة الموازنة بين الكفاءة والمتانة والسلامة مقابل متطلبات مشروعك.
- إذا كان تركيزك الأساسي هو التسخين السريع والدقيق في نظام هواء نظيف (مثل HVAC أو تجفيف العمليات): سخان الملف المفتوح هو الخيار الأكثر كفاءة واستجابة المتاح.
- إذا كان تركيزك الأساسي هو المتانة في بيئة مغبرة أو رطبة أو أكالة بشكل معتدل: السخان المغلف أو الأنبوبي هو الخيار الأكثر أمانًا، حيث يحمي العنصر من التلوث.
- إذا كان تركيزك الأساسي هو السلامة في وحدة يسهل الوصول إليها: يجب عليك التأكد من تركيب أي سخان ملف مفتوح داخل حاوية قوية ومترابطة للقضاء على أي خطر من الاتصال العرضي.
من خلال فهم هذه الخصائص والمفاضلات الأساسية، يمكنك تحديد بثقة ما إذا كانت كفاءة سخان الملف المفتوح تلبي المتطلبات والقيود المحددة لنظامك.
جدول ملخص:
| الخاصية | الوصف |
|---|---|
| الكفاءة الحرارية | عالية بسبب نقل الحرارة المباشر، مما يقلل من هدر الطاقة. |
| وقت الاستجابة | سريع للغاية، مع تسخين وتبريد سريع للتحكم الدقيق. |
| إعاقة تدفق الهواء | انخفاض الضغط المنخفض، مثالي لأنظمة الهواء عالية الحجم. |
| الحساسية | عرضة للملوثات مثل الغبار والرطوبة؛ تتطلب بيئات نظيفة. |
| السلامة | تحتاج إلى تأريض مناسب وأقفال أمان لمنع المخاطر الكهربائية. |
| ترهل العنصر | خطر تمدد السلك بمرور الوقت، مما قد يسبب دوائر قصيرة. |
