ما هي المكونات الرئيسية لنظام التحكم في درجة الحرارة في فرن التلدين الجوي من النوع الصندوقي؟ أطلق العنان للمعالجة الحرارية الدقيقة.

في جوهره، يتكون نظام التحكم في درجة الحرارة في فرن التلدين الجوي من النوع الصندوقي من ثلاثة مكونات أساسية: مستشعر درجة الحرارة، ووحدة تحكم في درجة الحرارة، ومشغل. يعمل هذا النظام في حلقة تغذية راجعة مستمرة لقياس درجة الحرارة الداخلية للفرن، ومقارنتها بالإعداد المطلوب، وتعديل طاقة التسخين بدقة للحفاظ على الظروف الحرارية الدقيقة المطلوبة لعملية التلدين.

النظام ليس مجرد مجموعة من الأجزاء، ولكنه عملية ديناميكية ذات حلقة مغلقة. إن فهم كيفية تفاعل المستشعر، ووحدة التحكم، والمشغل هو المفتاح لتحقيق التسخين المتكرر والموحد الضروري للمعالجة الحرارية الناجحة للمواد.

كيف يعمل النظام: عملية حلقة مغلقة

الغرض الكامل من نظام التحكم في درجة الحرارة هو تنظيم درجة حرارة الفرن في الوقت الفعلي. ويحقق ذلك عن طريق تكرار دورة من ثلاث خطوات باستمرار: القياس، والقرار، والتصرف. وهذا يضمن أن درجة الحرارة تتبع الملف الشخصي المبرمج، سواء كانت ترتفع، أو تثبت، أو تبرد.

الخطوة 1: قياس درجة الحرارة (المستشعر)

"عيون وآذان" النظام داخل الفرن هو مستشعر درجة الحرارة. يوفر هذا المكون البيانات الخام التي تدفع كل قرار.

عادةً، يكون هذا مزدوجًا حراريًا (ثيرموكبل) أو ثيرميستور. يتم وضعه استراتيجيًا داخل غرفة الفرن للحصول على قراءة دقيقة لدرجة الحرارة التي تتعرض لها قطعة العمل. هذا القياس في الوقت الفعلي هو الخطوة الأولى والأكثر أهمية في حلقة التحكم.

الخطوة 2: اتخاذ القرارات (وحدة التحكم)

تعمل وحدة التحكم في درجة الحرارة كعقل العملية. تتلقى قراءة درجة الحرارة من المستشعر وتقارنها بدرجة الحرارة المستهدفة التي قمت بتعيينها ("نقطة الضبط").

تستخدم الأفران الحديثة خوارزمية تحكم PID (Proportional-Integral-Derivative). لا تنظر هذه الخوارزمية الذكية فقط إلى الانحراف الحالي لدرجة الحرارة؛ بل تحلل أيضًا الاتجاه (مدى سرعة تغير درجة الحرارة) لتوقع ومنع تجاوز الهدف أو عدم الوصول إليه.

الخطوة 3: اتخاذ الإجراء (المشغل)

بناءً على قرار وحدة التحكم، يعمل المشغل كعضلة. يترجم إشارة الجهد المنخفض لوحدة التحكم إلى إجراء عالي الطاقة يؤثر بشكل مباشر على عناصر التسخين.

المشغل عادة ما يكون منظمًا ثايرستوريًا (يُعرف أيضًا بـ SCR) أو مرحلًا صلب الحالة. وظيفته هي تعديل الطاقة الكهربائية المتدفقة إلى عناصر التسخين في الفرن بدقة، زيادة أو تقليل خرج الحرارة حسب الحاجة لتلبية أوامر وحدة التحكم.

أهمية التوحيد

دقة نظام التحكم لا معنى لها إذا لم يتم توزيع الحرارة بالتساوي. يعمل التصميم الفيزيائي للفرن بالتنسيق مع نظام التحكم لضمان توحيد درجة الحرارة.

دور عناصر التسخين

تُرتّب عناصر التسخين، وهي عادة أسلاك مقاومة، بشكل استراتيجي حول حجرة الفرن — غالبًا على الجوانب، أو الأسفل، أو الأعلى. يهدف هذا التوزيع إلى نقل الحرارة إلى قطع العمل من خلال الإشعاع والحمل الحراري، مما يقلل من النقاط الساخنة أو الباردة.

كيف يدعم نظام التحكم التوحيد

يمنع نظام التحكم في درجة الحرارة المضبوط جيدًا عناصر التسخين من العمل بأقصى طاقة لفترة طويلة جدًا، مما قد يؤدي إلى إنشاء نقاط ساخنة موضعية. ومن خلال إجراء تعديلات صغيرة وسريعة، يعزز النظام نقعًا لطيفًا وموحدًا لقطعة العمل بأكملها عند درجة الحرارة المستهدفة.

فهم المفاضلات

يعتمد الملف الحراري المثالي على أكثر من مجرد مكونات عالية الجودة؛ فهو يتطلب إعدادًا سليمًا وإدراكًا للمخاطر المحتملة.

وضع المستشعر ودقته

سيغذي المستشعر الموضوع بشكل غير صحيح وحدة التحكم ببيانات غير دقيقة. إذا كان المستشعر قريبًا جدًا من عنصر تسخين أو الباب، فسينظم نظام التحكم درجة حرارة خاطئة، مما يؤدي إلى مواد معالجة بشكل غير صحيح. المعايرة المنتظمة ضرورية.

تحديات ضبط PID

وحدة التحكم PID ليست "جاهزة للاستخدام" (plug and play). يجب ضبطها لتناسب الخصائص الحرارية المحددة للفرن. يمكن أن يؤدي الضبط السيئ إلى تجاوز درجة الحرارة لنقطة الضبط، أو أوقات استجابة بطيئة، أو تذبذبات مستمرة في درجة الحرارة، وكل ذلك يعرض عملية التلدين للخطر.

استجابة المشغل وعمره الافتراضي

على الرغم من أن الثايرستورات والمرحلات ذات الحالة الصلبة فعالة، إلا أنها تتمتع بخصائص مختلفة. توفر الثايرستورات تحكمًا دقيقًا جدًا في الطاقة، بينما توفر المرحلات ذات الحالة الصلبة تحكمًا بسيطًا في التشغيل/الإيقاف بسرعات عالية. يمكن أن يؤثر الاختيار على دقة التحكم والموثوقية طويلة الأجل للنظام.

اختيار الخيار الصحيح لهدفك

يُمكّنك فهم هذا النظام من تشخيص المشكلات وضمان الأداء الأمثل بناءً على هدفك الأساسي.

• إذا كان تركيزك الأساسي على قابلية تكرار العملية: فإن وحدة تحكم PID مضبوطة جيدًا هي أهم أصولك لضمان معالجة كل دفعة بشكل متطابق.
• إذا كان تركيزك الأساسي على جودة المواد: فإن وضع المستشعر بدقة ومعايرة النظام بانتظام أمران لا غنى عنهما لضمان وصول قطعة العمل إلى درجة الحرارة الصحيحة بشكل موحد.
• إذا كان تركيزك الأساسي على كفاءة الطاقة: فإن مشغلًا حديثًا يعتمد على الثايرستور مقترنًا بوحدة تحكم PID ذكية سيقلل من الطاقة المهدرة عن طريق تجنب تجاوزات درجة الحرارة الكبيرة.

من خلال النظر إلى هذه المكونات كنظام مترابط، يمكنك تحقيق تحكم دقيق وموثوق في نتائج المعالجة الحرارية الخاصة بك.

جدول الملخص:

حقق معالجة حرارية فائقة باستخدام حلول الأفران المتطورة من KINTEK! بالاستفادة من البحث والتطوير المتميز والتصنيع الداخلي، نوفر لمختلف المختبرات أفرانًا عالية الحرارة مثل أفران المفول، الأنبوبية، الدوارة، التفريغ والجوية، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق حلولًا دقيقة لاحتياجاتك التجريبية الفريدة. اتصل بنا اليوم لتعزيز قابلية تكرار عملياتك وجودة موادك!

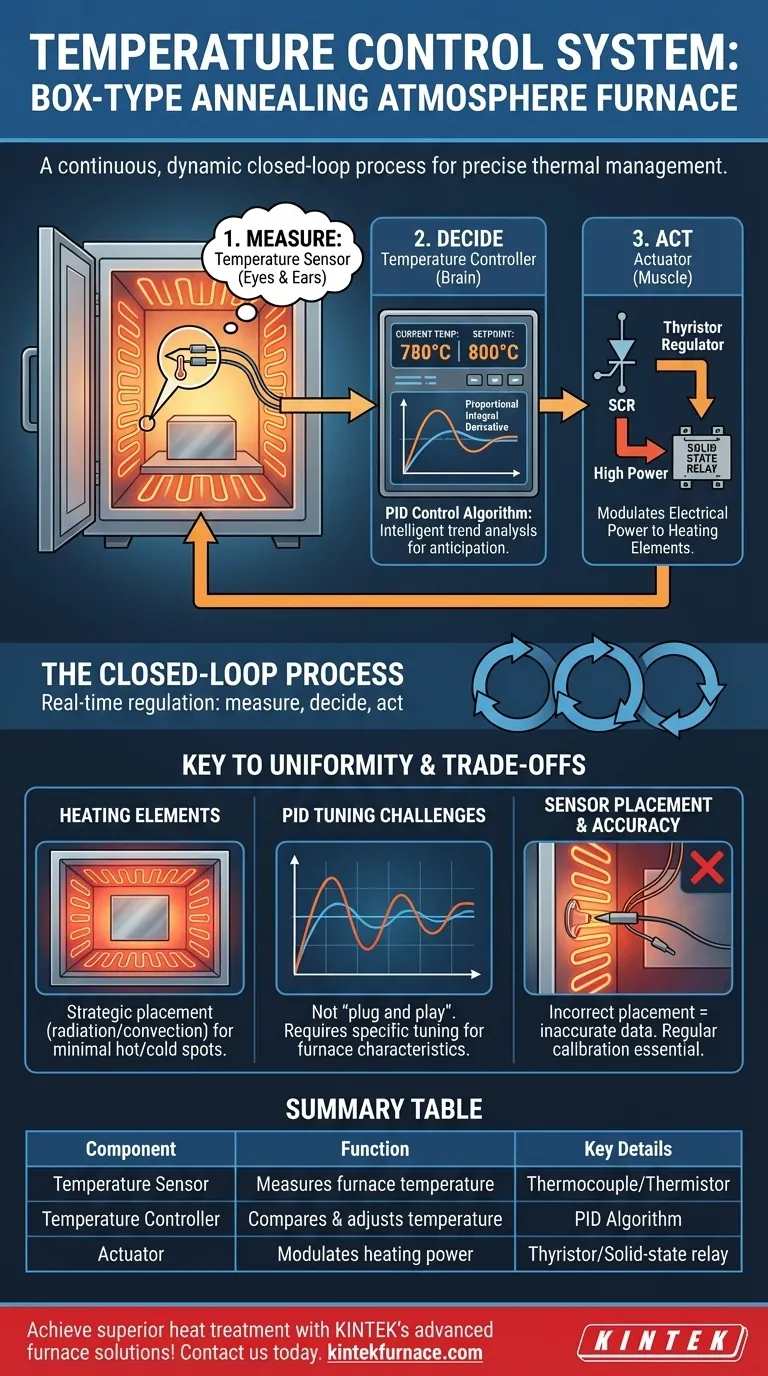

دليل مرئي
