في جوهره، الفرن الدوار هو جهاز صناعي للمعالجة الحرارية مصمم للمعالجة الحرارية المستمرة وذات درجات الحرارة العالية. شكله الأساسي هو أسطوانة أو أنبوب طويل يشبه البرميل، يتم تركيبه بزاوية طفيفة ويدور حول محوره الطولي. يسمح هذا التصميم بتسخين المواد مع خلطها ونقلها في نفس الوقت من طرف إلى آخر.
السمة المميزة للفرن الدوار هي شكله وحركته. الأسطوانة المائلة الدوارة ليست مجرد حاوية؛ إنها نظام هندسي مصمم لضمان خلط المواد باستمرار، وتسخينها بانتظام، ونقلها بكفاءة عبر العملية.
كيف يحدد التصميم الوظيفة
تأتي فعالية الفرن الدوار من العلاقة المباشرة بين مكوناته والغرض التشغيلي منه. إن فهم هذه الأجزاء يكشف سبب كونه حلاً مفضلاً للعديد من العمليات الصناعية.
جسم الفرن: أسطوانة مائلة
الجسم الرئيسي للفرن هو برميل أسطواني طويل مصنوع من صفائح فولاذية شديدة التحمل. يمكن أن يختلف طوله بشكل كبير، حيث يصل أحيانًا إلى مئات الأمتار اعتمادًا على التطبيق المحدد.
الأمر الحاسم هو أن البرميل بأكمله مثبت بزاوية سفلية طفيفة. هذا الميل أساسي لعمليته.
نظام القيادة: تمكين الدوران
يؤدي نظام ترس ومحرك قوي إلى دوران جسم الفرن بأكمله بسرعة متحكم فيها، وغالبًا ما تكون متغيرة. هذا الدوران محوري لوظيفة الفرن.
أولاً، يقوم باستمرار بتقليب وخلط المادة بالداخل. يضمن هذا أن جميع الجزيئات تتعرض بانتظام لمصدر الحرارة، مما يمنع النقاط الساخنة ويعزز تفاعلًا أو تحولًا متسقًا.
ثانيًا، يؤدي الجمع بين الدوران وميل الفرن إلى تحريك المادة تدريجيًا من طرف التغذية الأعلى إلى طرف التفريغ الأدنى، مما يتيح تدفق عملية مستمر.
البطانة المقاومة للحرارة: احتواء الحرارة
الجزء الداخلي من البرميل الفولاذي مبطن بطبقة سميكة من المادة المقاومة للحرارة، مثل الطوب المتخصص، أو الأسمنت القابل للصب، أو المواد الأخرى القابلة للتشكيل.
تخدم هذه البطانة غرضين حاسمين: فهي تعزل الغلاف الفولاذي عن درجات الحرارة الداخلية القصوى، وتحمي الهيكل من التآكل الكيميائي الناجم عن مواد العملية.
مصدر الحرارة: توصيل الطاقة الحرارية
يتم توفير الحرارة بواسطة مصدر داخلي، عادةً ما يكون مشعلات غاز قوية أو عناصر تسخين كهربائية موضوعة داخل الفرن.
غالبًا ما تتدفق الغازات الساخنة في اتجاه معاكس للتيار - عكس اتجاه تدفق المادة. هذا التصميم فعال للغاية، حيث تعالج الغازات الأكثر سخونة المادة الأكثر معالجة بالقرب من طرف التفريغ، بينما تقوم الغازات الخارجة الأكثر برودة بتسخين المادة الخام الداخلة في طرف التغذية مسبقًا.
فهم المفاضلات
على الرغم من قوته، فإن تصميم الفرن الدوار ليس حلاً شاملاً. يتم موازنة مزاياه بحدود تشغيلية محددة.
الميزة: توحيد فائق
الفائدة الأساسية للفرن الدوار هي التسخين والخلط المنتظم الاستثنائي الذي يوفره. يعد عمل التقليب المستمر لا مثيل له لضمان حصول كل جزء من حمولة المادة على نفس المعالجة، مما يؤدي إلى اتساق عالٍ للمنتج.
الميزة: إنتاجية مستمرة وعالية الحجم
يجعل التدفق الآلي المدعوم بالجاذبية للمواد الأفران الدوارة مثالية للعمليات الصناعية المستمرة واسعة النطاق. يمكنها معالجة كميات هائلة من المواد بأقل قدر من التدخل اليدوي.
القيود: التعقيد الميكانيكي
الفرن الدوار هو قطعة كبيرة وثقيلة ومتحركة من المعدات. تتطلب أنظمة القيادة، وبكرات الدعم، والأختام اللازمة لتشغيل البرميل الدوار تعقيدًا، وتتطلب صيانة كبيرة، ويمكن أن تكون نقاط فشل.
القيود: ملاءمة المواد
قد يكون عمل التقليب عيبًا لبعض المواد. يمكن أن يولد غبارًا مفرطًا مع المساحيق الدقيقة أو يكسر المواد الهشة المتكتلة. يجب أن تتطابق العملية مع مادة يمكنها تحمل الإجهاد الميكانيكي للدوران.
اتخاذ القرار الصحيح لعمليتك
يعتمد قرار استخدام الفرن الدوار على الموازنة بين الحاجة إلى التوحيد والإنتاجية مقابل طبيعة المادة والقدرة التشغيلية لديك.
- إذا كان تركيزك الأساسي هو الإنتاج المستمر بكميات كبيرة: فإن تصميم التدفق المستمر للفرن الدوار يجعله أحد أكثر الخيارات كفاءة المتاحة.
- إذا كان تركيزك الأساسي هو اتساق المنتج: يوفر عمل الخلط والتقليب المستمر مستوى من التوحيد الحراري يصعب تحقيقه في الأفران الثابتة.
- إذا كنت تعالج مواد قوية تستفيد من الخلط: يعتبر الفرن الدوار خيارًا ممتازًا للعمليات مثل التكليس، أو الاختزال، أو حرق النفايات حيث يؤدي التقليب إلى تحسين كفاءة التفاعل.
في نهاية المطاف، يعد الفرن الدوار مثالاً رئيسياً على الشكل الذي يتبع الوظيفة، حيث تم تصميم شكله الأسطواني وحركته الدورانية بشكل مثالي لحل تحدي التسخين الموحد والمستمر.
جدول الملخص:
| الجانب | الوصف |
|---|---|
| الشكل الأساسي | أسطوانة طويلة تشبه البرميل، مائلة وتدور |
| الوظيفة الرئيسية | الخلط المستمر، التسخين الموحد، ونقل المواد |
| المزايا الرئيسية | توحيد فائق، إنتاجية عالية الحجم |
| القيود الشائعة | تعقيد ميكانيكي، غير مناسب للمواد الهشة |
| التطبيقات المثالية | التكليس، الاختزال، حرق النفايات |
حسِّن عملياتك الصناعية باستخدام حلول الأفران الدوارة المتقدمة من KINTEK! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر للمختبرات المتنوعة أفرانًا ذات درجات حرارة عالية مثل الأفران الدوارة، والأفران ذات الحرارة العالية، والأفران الأنبوبية، وأفران التفريغ والجو، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق حلولًا دقيقة لاحتياجاتك التجريبية الفريدة. اتصل بنا اليوم لتعزيز الكفاءة وتحقيق نتائج متفوقة!

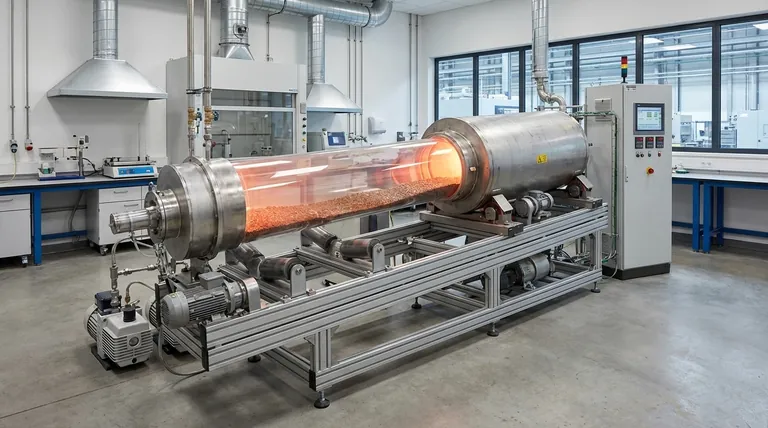

دليل مرئي
