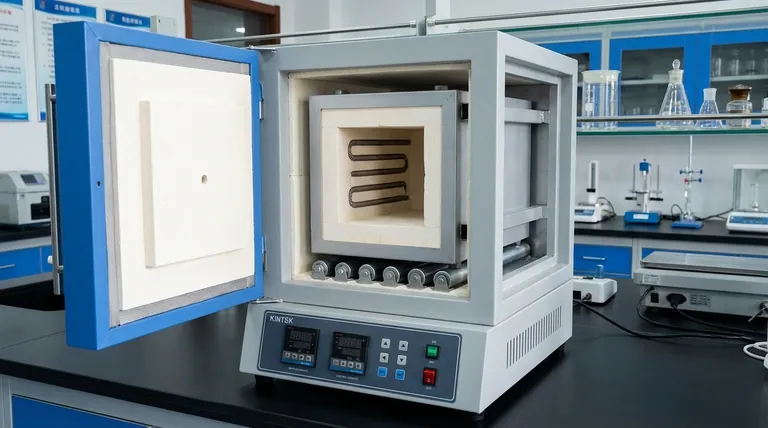

الميزة التصميمية الرئيسية لغرفة فرن البوتقة وإطاره هي فصلهما. لا يتم تثبيت غرفة الفرن الداخلية بإحكام في الإطار الخارجي؛ بل تستقر على بكرات حاملة للأحمال. يسمح هذا للغرفة بالانزلاق بحرية، والتمدد والانكماش بشكل مستقل عن الإطار أثناء التغيرات الشديدة في درجات الحرارة لدورات التسخين والتبريد.
المبدأ الأساسي بسيط ولكنه حاسم: لا يُبنى الفرن كصندوق ثابت. إنه نظام مصمم هندسيًا لإدارة الإجهاد المادي الهائل للتمدد الحراري، مما يمنع التدمير الذاتي ويضمن عمر خدمة طويلًا وموثوقًا.
المبدأ: استيعاب التمدد الحراري
تتمحور فلسفة التصميم بأكملها حول قانون واحد لا مفر منه للفيزياء: تتمدد المواد عند تسخينها. يكون فرق درجة الحرارة بين الغرفة الداخلية والإطار الخارجي هائلاً، وسيفشل التصميم الصلب حتمًا.
لماذا الفصل أمر بالغ الأهمية
يمكن للغرفة الداخلية، أو "البوتقة"، أن تصل إلى درجات حرارة تتجاوز 1000 درجة مئوية، مما يتسبب في تمددها بشكل كبير. في المقابل، يظل الإطار الخارجي قريبًا من درجة حرارة الغرفة، بفضل طبقة سميكة من العزل.
إذا تم لحام هذين المكونين أو تثبيتهما معًا، فإن الغرفة الداخلية المتمددة ستدفع ضد الإطار الخارجي الثابت. سيؤدي هذا إلى خلق إجهاد ميكانيكي هائل، مما يؤدي إلى تشوه المعدن، وتشققات في المواد الحرارية، وفشل كارثي للفرن.
دور البكرات الحاملة للأحمال
لحل هذه المشكلة، يقوم المهندسون بفصل المكونين ماديًا. عن طريق وضع الغرفة الداخلية الثقيلة على بكرات، يُسمح لها بـ "الطفو" داخل الإطار الخارجي.
عندما تسخن الغرفة وتتمدد على طولها، تسمح لها البكرات بالانزلاق بسلاسة. عندما تبرد وتنكمش، فإنها تنزلق مرة أخرى. يمتص هذا الحل الميكانيكي البسيط بأمان كل الحركة الحرارية دون إحداث إجهاد هيكلي.
التأثير على طول عمر الفرن
هذا التصميم أساسي لمتانة وموثوقية فرن البوتقة عالي الجودة. إنه يمنع بشكل مباشر الوضع الأكثر شيوعًا للفشل الهيكلي، مما يضمن أن الفرن يمكنه تحمل آلاف دورات التسخين والتبريد على مدى عمر خدمة طويل مع الحد الأدنى من الصيانة.
تشريح المكونات الرئيسية
يساعد فهم وظيفة كل جزء في توضيح سبب كون فصلها ضروريًا للغاية.
الغرفة الداخلية (الـ "بوتقة")
هذا هو قلب الفرن. عادة ما تكون مصنوعة من مادة حرارية كثيفة ومقاومة للحرارة مثل السيراميك أو الألومينا أو الكوارتز. الغرض منها هو الاحتفاظ بالمادة التي يتم تسخينها وتوفير بيئة درجة حرارة موحدة وخاملة كيميائيًا.
الإطار الخارجي (الـ "هيكل")
الإطار الخارجي هو العمود الفقري الهيكلي للفرن. عادة ما يكون مصنوعًا من الفولاذ، ووظيفته هي توفير الصلابة، وحماية المكونات الداخلية، ودعم الغرفة وعزلها الثقيل. إنه الهيكل البارد والمستقر الذي يحتوي على الحرارة الشديدة.
طبقة العزل
تقع بين الغرفة الداخلية والإطار الخارجي طبقة سميكة من العزل عالي الأداء، مثل ألياف السيراميك أو الصوف المعدني. هذه المادة هي التي تخلق التدرج الحراري الحاد، وتحافظ على برودة الإطار الخارجي بينما تكون الغرفة الداخلية في ذروة درجة حرارتها. هذا العزل يجعل التصميم المفصول ضرورة مطلقة.
فهم المفاضلات
في حين أن هذا التصميم متفوق للتطبيقات ذات درجات الحرارة العالية، فمن المهم إدراك الخيارات الهندسية المعنية.
التكلفة والتعقيد
التصميم الذي يتميز بغرفة مفصولة على بكرات أكثر تعقيدًا وتكلفة في التصنيع من صندوق ملحوم بسيط أحادي الجسم. الدقة المطلوبة لضمان الحركة السلسة تزيد من التكلفة.
اعتبارات الصيانة
على الرغم من متانته، يتطلب أي نظام به أجزاء متحركة مستوى معينًا من الوعي. على مدى عمر خدمة طويل جدًا، يمكن للبكرات أو مساراتها أن تتراكم عليها الحطام المحتمل، مما يتطلب فحصًا لضمان استمرارها في السماح بحركة حرة.
الخلل الحتمي للتصميم الصلب
البديل - تصميم بسيط ومتصل بشكل صلب - يكون قابلاً للتطبيق فقط لأفران درجات الحرارة المنخفضة جدًا. في فرن البوتقة ذي درجات الحرارة العالية، هذا التصميم ليس مقايضة؛ إنه ضمان للفشل. سيتم محو وفورات التكلفة بسرعة بسبب الحاجة إلى إصلاحات متكررة ومكلفة أو استبدال كامل.
ما يعنيه هذا التصميم بالنسبة لك
يساعدك فهم هذا المبدأ الهندسي الأساسي على تشغيل وصيانة وشراء المعدات بشكل أكثر فعالية.
- إذا كان تركيزك الأساسي هو تشغيل الفرن: يضمن هذا التصميم أداءً موثوقًا ومتسقًا. ثق بأن الفرن مصمم للتعامل مع الإجهاد الحراري واتبع دائمًا إجراءات الشركة المصنعة الموصى بها لمعدلات التسخين والتبريد.
- إذا كان تركيزك الأساسي هو الصيانة: اعلم أن قدرة الغرفة على الحركة بحرية أمر بالغ الأهمية. تأكد بشكل دوري من أن المنطقة المحيطة بنظام الدعم خالية من الحطام الذي قد يعيق الحركة.
- إذا كان تركيزك الأساسي هو شراء فرن جديد: يُعد تصميم الغرفة والإطار المفصولين مؤشرًا رئيسيًا على فرن عالي الجودة ومتين. إنه يشير إلى أن المعدات تم تصميمها من أجل طول العمر، وليس فقط التكلفة الأولية المنخفضة.
من خلال تقدير أن الفرن نظام ديناميكي مصمم لإدارة قواه الداخلية، تكتسب فهمًا أعمق لجودته ومرونته التشغيلية.
جدول ملخص:
| الميزة | الوصف |
|---|---|
| فصل الغرفة عن الإطار | تستقر الغرفة الداخلية على بكرات، مما يسمح بالتمدد والانكماش المستقل لمنع الإجهاد الهيكلي. |
| إدارة التمدد الحراري | يستوعب التغيرات الشديدة في درجات الحرارة، حيث تصل الغرفة الداخلية إلى أكثر من 1000 درجة مئوية بينما يظل الإطار الخارجي باردًا. |
| المكونات الرئيسية | يشمل البوتقة الداخلية (مادة حرارية)، والإطار الخارجي (هيكل فولاذي)، وطبقة عازلة، وبكرات حاملة للأحمال. |
| الفوائد | يعزز المتانة، ويمنع التشوه والتشقق، ويدعم آلاف دورات التسخين مع الحد الأدنى من الصيانة. |
