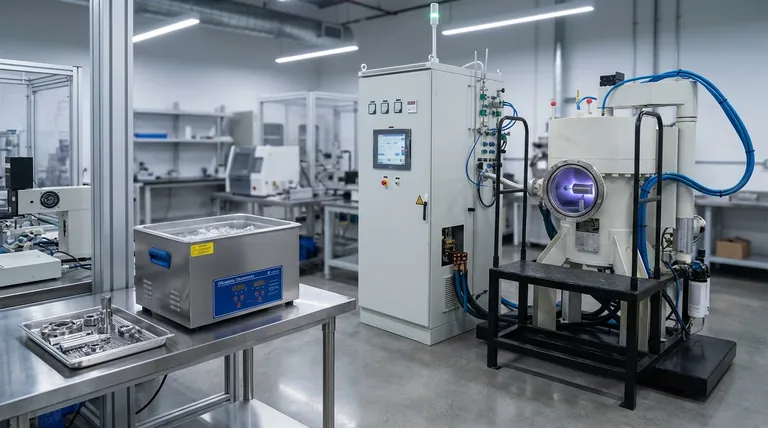

ما هي المهام التي تؤديها أنظمة التنظيف بالموجات فوق الصوتية والرش المهبطي الأيوني في Pvd؟ تحقيق التصاق الطلاء على المستوى الذري

تعمل تقنيتان متميزتان للتنظيف بالتتابع لإعداد الأسطح للترسيب الفيزيائي للبخار (PVD). أولاً، يقوم التنظيف بالموجات فوق الصوتية بالعمل الشاق عن طريق إزالة الزيوت والشوائب الكلية قبل أن تخضع القطعة للطلاء. بعد ذلك، يتم إجراء الرش المهبطي الأيوني داخل فرن التفريغ لإزالة أغشية الأكسيد المتبقية، وإزالة الغازات من المادة، وتنشيط السطح كيميائيًا للربط.

يتطلب المعالجة المسبقة الفعالة لـ PVD نهجًا مزدوجًا: إزالة الملوثات الفيزيائية الكلية متبوعة بإعداد السطح على المستوى الذري. التآزر بين التنظيف بالموجات فوق الصوتية والرش المهبطي الأيوني هو العامل المحدد في تحقيق التصاق قوي للطلاء، خاصة بالنسبة للأشكال الهندسية المعقدة مثل الشقوق العميقة أو إصلاحات اللحام.

ما هي المهام التي تؤديها أنظمة التنظيف بالموجات فوق الصوتية والرش المهبطي الأيوني في PVD؟ تحقيق التصاق الطلاء على المستوى الذري

آليات المعالجة المسبقة لـ PVD

الخطوة 1: التنظيف بالموجات فوق الصوتية

الخط الأول للدفاع في مرحلة المعالجة المسبقة هو نظام التنظيف بالموجات فوق الصوتية.

تتمثل مهمة هذه العملية في إزالة الملوثات الأكبر والملموسة من قطعة العمل. تستهدف بشكل خاص الزيوت والشوائب السطحية الكلية التي تتراكم أثناء التصنيع أو المناولة.

من خلال إزالة هذه الملوثات الكلية مبكرًا، يضمن النظام أن تكون القطعة نظيفة فيزيائيًا قبل دخول بيئة التفريغ الحساسة.

الخطوة 2: الرش المهبطي الأيوني

بمجرد تثبيت قطعة العمل داخل فرن التفريغ، يقوم الرش المهبطي الأيوني بوظيفة "التنظيف الدقيق".

تتضمن هذه العملية قصف قطعة العمل بـ البلازما تحت تفريغ عالٍ.

على عكس التنظيف بالموجات فوق الصوتية، الذي يستهدف الأوساخ السطحية، يعمل الرش المهبطي على المستوى المجهري لإزالة أغشية الأكسيد المتبقية.

تنشيط السطح وإزالة الغازات

بالإضافة إلى التنظيف البسيط، يغير الرش المهبطي الأيوني بشكل أساسي حالة سطح المادة.

تعمل عملية القصف بفعالية على إزالة الغازات من المادة، مما يؤدي إلى إطلاق الغازات المحتبسة التي قد تضر بالتفريغ أو الطلاء بخلاف ذلك.

في الوقت نفسه، ينشط السطح، مما يخلق حالة تفاعلية للغاية مهيأة كيميائيًا لاستقبال الطلاء.

ضرورة النهج المزدوج

ضمان التصاق الطلاء

الهدف الأساسي من الجمع بين هذين النظامين هو ضمان التصاق قوي للطلاء.

لا توجد طريقة كافية بمفردها؛ لا يمكن للتنظيف بالموجات فوق الصوتية إزالة الأكاسيد على المستوى الذري، ولا يهدف الرش المهبطي الأيوني إلى التعامل مع الشحوم الثقيلة أو الحطام الكلي.

يضمن استخدامهما معًا أن يكون الركيزة نقيًا وتفاعليًا، مما يمنع تقشر الطلاء (التقشير).

التعامل مع الأشكال الهندسية المعقدة

يعد هذا البروتوكول المكون من خطوتين حيويًا بشكل خاص عند طلاء الأجزاء ذات الميزات المعقدة.

تمثل قطع العمل التي تحتوي على ثقوب عميقة، أو شقوق ضيقة، أو إصلاحات لحام تحديات تنظيف كبيرة.

يضمن الجمع بين الاختراق بالموجات فوق الصوتية القائم على السوائل وقصف البلازما القائم على الغاز أن يتم إعداد حتى هذه المناطق التي يصعب الوصول إليها بشكل كامل.

اعتبارات وقيود هامة

خطر عزل العملية

يتمثل أحد الأخطاء الشائعة في افتراض أن طريقة تنظيف واحدة يمكن أن تعوض عن الأخرى.

إذا تم تخطي التنظيف بالموجات فوق الصوتية، فمن المحتمل أن يفشل الرش المهبطي الأيوني في إزالة زيوت السطح الثقيلة، مما يؤدي إلى تلوث فوري لغرفة التفريغ.

على العكس من ذلك، فإن الاعتماد فقط على التنظيف بالموجات فوق الصوتية يترك طبقات أكسيد غير مرئية، والتي تعمل كحاجز للالتصاق وتؤدي إلى طلاءات ضعيفة.

الكفاءة المعتمدة على الهندسة

على الرغم من أن هذا المزيج فعال للأجزاء المعقدة، إلا أن كفاءة الرش المهبطي الأيوني يمكن أن تتأثر بقيود "خط الرؤية" في الأشكال الهندسية القصوى.

ومع ذلك، فإن بيئة البلازما فعالة بشكل عام في الوصول إلى الثقوب والشقوق العميقة التي لا يمكن للمسح الميكانيكي أو الشطف البسيط لمسها.

اختيار الخيار الصحيح لهدفك

لزيادة عمر وأداء طلاءات PVD الخاصة بك، يجب عليك التحقق من أن بروتوكول المعالجة المسبقة الخاص بك يتوافق مع تعقيد أجزائك.

إذا كان تركيزك الأساسي هو قوة الالتصاق: تأكد من أن عمليتك تتضمن الرش المهبطي الأيوني لإزالة أغشية الأكسيد بالكامل وتنشيط السطح قبل الترسيب.
إذا كان تركيزك الأساسي هو هندسة الأجزاء المعقدة: اعتمد على الجمع بين التنظيف بالموجات فوق الصوتية وقصف البلازما لتنظيف الثقوب العميقة والشقوق وإصلاحات اللحام التي تفوتها طرق التنظيف القياسية.

طلاء PVD لا يكون أقوى من تحضير السطح الذي يسبقه.

جدول ملخص:

الميزة	التنظيف بالموجات فوق الصوتية	الرش المهبطي الأيوني
البيئة	حمام سائل	بلازما فرن التفريغ
الملوثات المستهدفة	زيوت وشوائب كلية	أكاسيد متبقية وغازات محتبسة
الوظيفة الأساسية	تنظيف السطح الكلي	تنشيط السطح وإزالة الغازات
التأثير على الالتصاق	يمنع التلوث الكلي	يضمن الترابط على المستوى الذري

زيادة متانة الطلاء بخبرة KINTEK

لا تدع سوء تحضير السطح يعرض جودة منتجك للخطر. مدعومة بالبحث والتطوير والتصنيع المتخصص، تقدم KINTEK أنظمة تفريغ عالية الأداء وأفران معملية عالية الحرارة — بما في ذلك أنظمة الفرن المغلق، والأنابيب، والدوارة، والتفريغ، و CVD — جميعها قابلة للتخصيص لاحتياجات PVD والمعالجة الحرارية الفريدة الخاصة بك.

سواء كنت تتعامل مع أشكال هندسية معقدة ذات شقوق عميقة أو تحتاج إلى التصاق عالي القوة للأدوات الصناعية، فإن فريقنا على استعداد لتوفير المعدات الدقيقة التي تحتاجها.

قم بترقية معملك اليوم - اتصل بخبرائنا هنا!

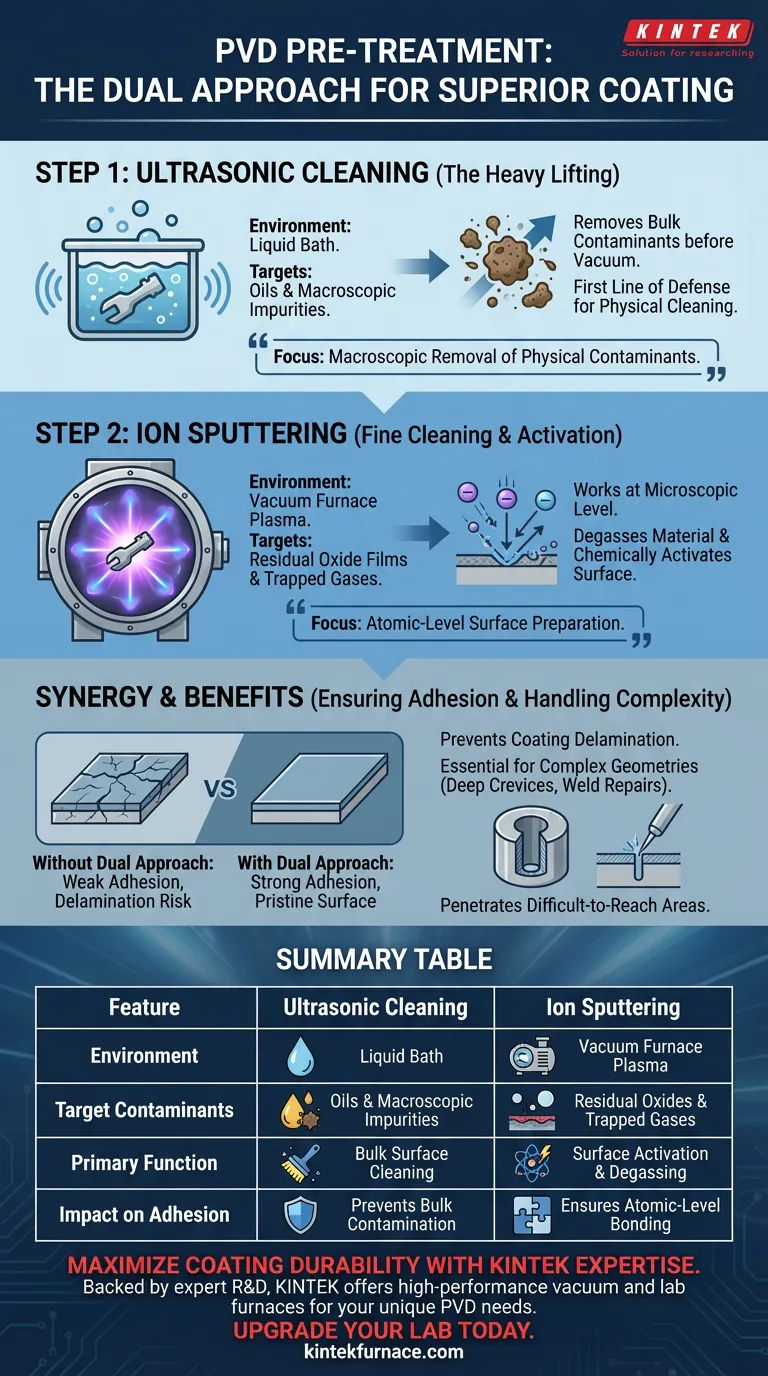

دليل مرئي
