في جوهره، عدم استيعاب التمدد والانكماش الحراري هو طريق مباشر للفشل الميكانيكي. عندما يتم تنشيط عنصر التسخين، يزداد حجمه، وإذا تم تقييد هذه الحركة، فإن الإجهاد الداخلي الناتج سيؤدي إلى التوائه أو انبعاج أو تشوهه ببطء، مما يؤدي في النهاية إلى تقصير العمر التشغيلي أو تلف فوري للمعدات.
المشكلة الأساسية هي مشكلة فيزيائية، وليست مجرد ميكانيكية. جميع المواد تتمدد عند تسخينها وتنكمش عند تبريدها. يتطلب تصميم نظام تسخين متين التعامل مع هذه الحركة كخاصية تشغيلية حتمية، وليست مشكلة هندسية يجب التخلص منها.
فيزياء التمدد الحراري
لفهم سبب أهمية المساحة، يجب أن ننظر أولاً إلى ما يحدث للعنصر على المستوى الجزيئي. الحرارة هي شكل من أشكال الطاقة التي تتسبب في اهتزاز الذرات داخل سبيكة العنصر المعدنية بشكل أكثر قوة.
من الاهتزاز الذري إلى النمو الفيزيائي
عندما تهتز هذه الذرات، فإنها تدفع جيرانها، مما يزيد من المسافة المتوسطة بينها. بينما يكون هذا التغيير مجهريًا على المستوى الذري الفردي، فإن التأثير التراكمي عبر الطول والقطر الكلي للعنصر يؤدي إلى تغيير قابل للقياس، وغالبًا ما يكون كبيرًا، في أبعاده الفيزيائية.
دور خصائص المواد
تتمدد المواد المختلفة بمعدلات مختلفة. تُقاس هذه الخاصية بواسطة معامل التمدد الحراري (CTE). تُختار السبائك المستخدمة في عناصر التسخين، مثل النيكروم (النيكل والكروم)، لمقاومتها الكهربائية العالية ومقاومتها للأكسدة، ولكن لديها أيضًا معامل تمدد حراري متوقع يجب أن يؤخذ في الاعتبار في أي تصميم.
عواقب تجاهل التمدد
عندما يتم تركيب عنصر بطريقة تمنعه من التمدد بحرية، تكون القوى المتولدة هائلة. يجب تحرير هذه الطاقة المخزنة، وتفعل ذلك عن طريق تشويه العنصر نفسه.
الالتواء والانبعاج

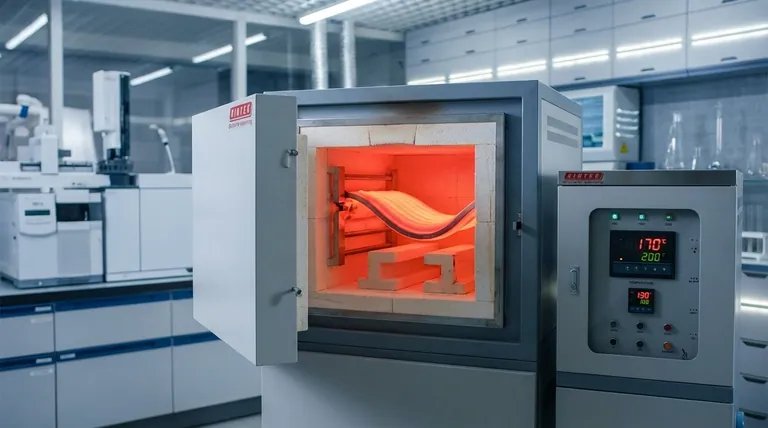

إذا كانت أطراف عنصر مستقيم ثابتة، فسوف ينبعج أو يلتوي جانبيًا عندما يسخن ويحاول التمدد. يمكن أن يتسبب هذا التشوه في ملامسة العنصر لغلاف معدني أو جدار الفرن أو مكونات أخرى، مما يؤدي إلى حدوث دائرة قصر كهربائية خطيرة.
تشوه الزحف
الزحف هو شكل أكثر خبثًا من الفشل. إنه التشوه البطيء والدائم للمادة تحت إجهاد مستمر عند درجات حرارة عالية. حتى لو لم يلتوي العنصر على الفور، فإن الجمع بين وزنه الخاص والإجهاد الحراري الداخلي يمكن أن يتسبب في ترهله أو تمدده على مدار العديد من دورات التسخين، وهي ظاهرة تُعرف باسم الزحف الحراري.
احتراق العنصر المبكر
يمكن أن يؤدي كل من الالتواء والزحف إلى مشاكل موضعية تسرع الفشل. قد يكون للقسم الملتوي تدفق هواء ضعيف، مما يسبب نقطة ساخنة. القسم الذي تم تمديده بسبب الزحف سيكون له مقاومة كهربائية أعلى، مما يولد بدوره المزيد من الحرارة في تلك النقطة. هذه النقاط الساخنة هي المواقع الأكثر شيوعًا لاحتراق العنصر في النهاية.
اعتبارات التصميم الرئيسية
تعد الإدارة الصحيحة للتمدد الحراري عملية موازنة. يحتاج العنصر إلى دعم آمن، ولكن يجب أن يكون حرًا في الحركة.
توفير الدعم مقابل السماح بالحركة
تتطلب العناصر الطويلة المستقيمة أو الملفات الكبيرة دعامات وسيطة لمنع الترهل تحت وزنها الخاص، خاصة عند درجات الحرارة العالية عندما تقل قوة المادة. ومع ذلك، يجب تصميم هذه الدعامات كأدلة، وليست مراسٍ صلبة. يجب أن تسمح للعنصر بالانزلاق بحرية على طول محوره.
تأثير أجهزة التثبيت
المحطات وأقواس التثبيت هي نقاط الفشل الأكثر شيوعًا. استخدام وصلات مثبتة بمسامير لا تأخذ في الاعتبار النمو الخطي هو عيب تصميم حاسم. غالبًا ما تستخدم التصميمات الفعالة محطات عائمة أو منزلقة وعوازل خزفية يمكنها التعامل مع درجات الحرارة العالية مع السماح بالحركة.
حساب "فجوة النمو"
يجب على المهندسين حساب إجمالي التمدد المتوقع بناءً على طول العنصر ومادته (CTE) والتغير في درجة الحرارة من حالته الباردة (المحيطة) إلى أقصى درجة حرارة تشغيل له. يحدد هذا الحساب الحد الأدنى من الخلوص، أو "فجوة النمو"، المطلوب عند أطراف العنصر أو داخل دعاماته.
كيفية تطبيق هذا على تصميمك
سيعتمد نهجك في إدارة التمدد الحراري على هدف التصميم الأساسي الخاص بك.
- إذا كان تركيزك الأساسي هو أقصى قدر من الموثوقية والعمر الافتراضي: استخدم دعامات انزلاقية قوية وتأكد من أن جميع توصيلات المحطات مصممة خصيصًا لاستيعاب الحركة.
- إذا كان تركيزك الأساسي هو حجم صغير: احسب بعناية الحد الأدنى المطلق من الخلوص المطلوب وفكر في استخدام عناصر ملفوفة، والتي يمكنها امتصاص التمدد والانكماش داخل الملفات نفسها.
- إذا كان تركيزك الأساسي هو منع الفشل الكهربائي: تأكد من أن أي التواء أو ترهل محتمل لن يسمح للعنصر بلمس الأسطح الموصلة، مما يوفر فجوات هوائية واسعة أو عزلًا قويًا.
يعد استيعاب التمدد الحراري مبدأً أساسيًا لتصميم سخانات كهربائية موثوقة.
جدول الملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| التمدد الحراري | تتمدد عناصر التسخين عند تسخينها وتنكمش عند تبريدها بسبب الاهتزاز الذري، ويقاس بمعامل التمدد الحراري (CTE). |
| عواقب التقييد | يمكن أن يؤدي إلى الالتواء والانبعاج وتشوه الزحف والنقاط الساخنة والاحتراق المبكر، مما يسبب فشل المعدات. |
| حلول التصميم | استخدم دعامات انزلاقية، ومحطات عائمة، واحسب فجوات النمو للسماح بالحركة الحرة وضمان السلامة. |
