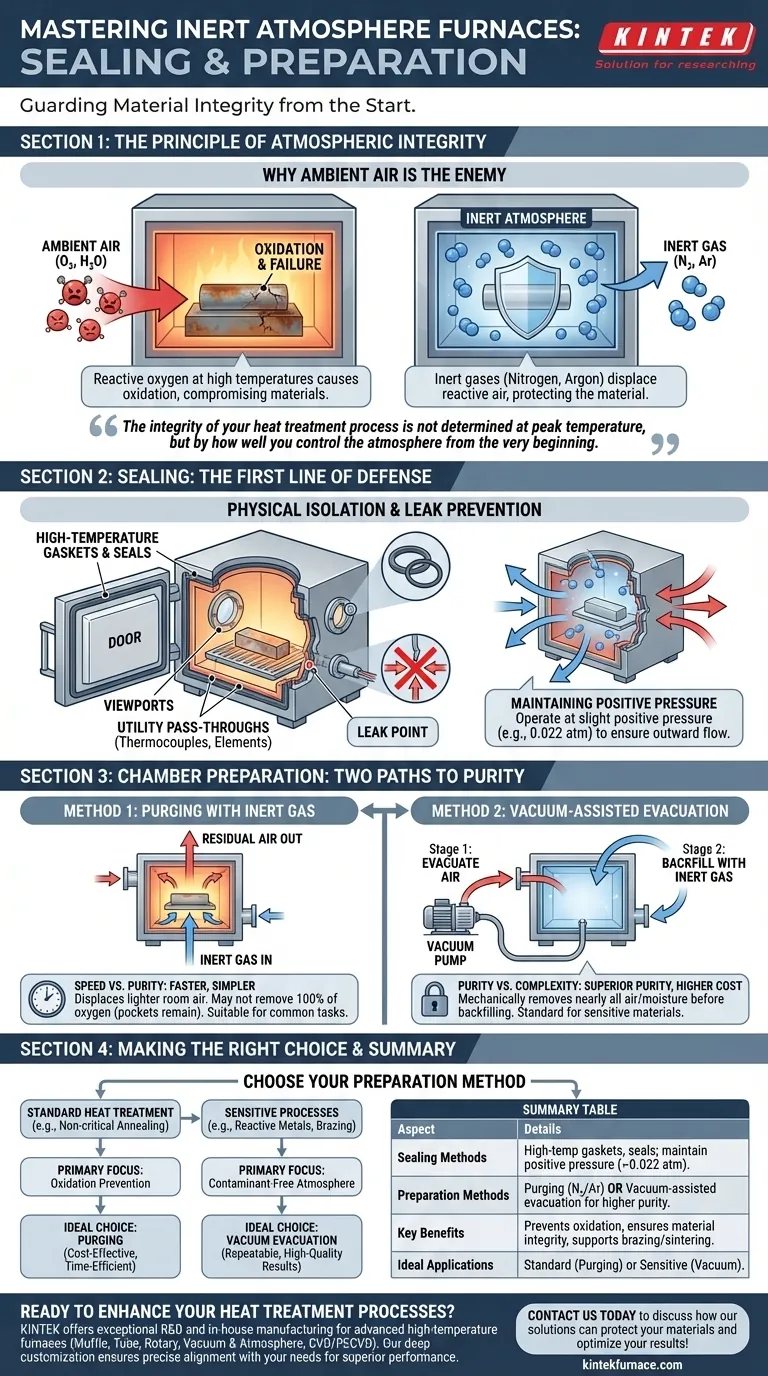

يتم إحكام إغلاق أفران الغلاف الجوي الخامل وإعدادها بدقة لخلق بيئة محكومة خالية من الغازات التفاعلية.تتضمن العملية إحكام إغلاق كامل لجميع نقاط الوصول (منافذ المزدوجات الحرارية والأبواب ومنافذ العناصر)، يليها تطهير هواء الغرفة باستخدام مداخل الغاز أو التفريغ بمساعدة التفريغ.ثم يتم بعد ذلك ردم الفرن بغازات خاملة مثل النيتروجين أو الأرجون لتأسيس الجو المطلوب.هذا الإعداد أمر بالغ الأهمية لعمليات مثل التلدين الساطع والتلبيد وتخليق المواد حيث يكون منع الأكسدة أمرًا بالغ الأهمية.قد تتضمن النماذج المتقدمة أنظمة تفريغ الهواء لإزاحة الهواء بكفاءة أكبر قبل إدخال غازات المعالجة.
شرح النقاط الرئيسية:
-
الإغلاق الكامل لنقاط الوصول
-
يجب إغلاق جميع نقاط التسرب المحتملة، بما في ذلك:
- حشيات الباب (غالبًا ما تكون مواد مقاومة لدرجات الحرارة العالية)
- منافذ المزدوجة الحرارية (تركيبات ضغط متخصصة)
- نقاط دخول عنصر التسخين
- عرض النوافذ ومنافذ أخذ العينات
- وهذا يمنع تلوث الغلاف الجوي أثناء التشغيل
-
يجب إغلاق جميع نقاط التسرب المحتملة، بما في ذلك:
-
الإعداد الأولي للغلاف الجوي
-
طريقتان أساسيتان لإزالة الهواء المحيط:
- التطهير بالغاز:تدفق مستمر لغاز خامل يحل محل هواء الغرفة
- الإخلاء بمساعدة التفريغ:بعض أفران اللحام بالنحاس المفرغ تقوم الموديلات أولاً بإنشاء تفريغ لإزالة الهواء بكفاءة أكبر
- يستمر التطهير حتى تؤكد مستشعرات الأكسجين نقاء الغلاف الجوي المطلوب
-
طريقتان أساسيتان لإزالة الهواء المحيط:
-
إدخال الغاز والتحكم فيه
- يتم إدخال غازات المعالجة (N₂ أو Ar أو المخاليط) من خلال مداخل مخصصة
- يتم التحكم في معدلات التدفق بدقة باستخدام وحدات التحكم في التدفق الكتلي
-
تتم مراقبة تكوين الغلاف الجوي باستمرار باستخدام:
- مجسات الأكسجين
- مجسات نقطة الندى
- أجهزة تحليل الغازات
-
الاعتبارات التشغيلية
- صيانة الضغط:ضغط إيجابي طفيف يمنع دخول الهواء
- تحسين استهلاك الغاز:أنظمة إعادة التدوير في الطرز المتقدمة
- أنظمة السلامة:إيقاف التشغيل التلقائي إذا تعرض نقاء الغلاف الجوي للخطر
-
تكوينات خاصة بالمعالجة
-
تتطلب التطبيقات المختلفة تحضيرات فريدة من نوعها:
- التلدين الساطعالأرجون فائق النقاء
- الكربنة الكربونيةخلائط النيتروجين والهيدروكربون الدقيقة
- تخليق المواد:قد يتطلب تغييرات غازية متعددة أثناء العملية
-
تتطلب التطبيقات المختلفة تحضيرات فريدة من نوعها:
-
صيانة سلامة مانع التسرب
- الفحص المنتظم لجميع موانع التسرب والحشيات
- إجراءات اختبار التسرب (اختبار اضمحلال الضغط أو اختبار تسرب الهيليوم)
- استبدال مكونات الختم المستهلكة كجزء من الصيانة الوقائية
تؤثر فعالية طرق الختم والتحضير هذه بشكل مباشر على نتائج العملية، خاصة بالنسبة للتطبيقات الحساسة مثل إنتاج الجسيمات النانوية المعدنية أو تخليق الجرافين حيث يمكن أن يؤثر حتى الأكسجين النزر على النتائج.غالبًا ما تدمج الأنظمة الحديثة ضوابط التسلسل الآلي لضمان إعداد جو قابل للتكرار لكل دفعة.
جدول ملخص:
| الخطوة الرئيسية | الوصف |
|---|---|
| مانع تسرب كامل | جميع نقاط الوصول (الأبواب والمنافذ والنوافذ) محكمة الغلق بمواد مقاومة للحرارة العالية |
| التطهير الأولي | إزالة هواء الغرفة عن طريق تطهير الغاز أو الإخلاء بمساعدة التفريغ |
| إدخال الغاز | التحكم الدقيق في الغازات الخاملة (N₂/Ar) باستخدام وحدات التحكم في التدفق الكتلي |
| مراقبة الغلاف الجوي | مراقبة مستمرة للأكسجين/نقطة الندى مع إيقاف التشغيل التلقائي للسلامة |
| الإعداد الخاص بالعملية | خلائط وتسلسلات غازية مخصصة للتلدين الساطع والتلدين بالكربون، إلخ. |
| الصيانة | اختبار التسرب المنتظم واستبدال مانع التسرب للحفاظ على السلامة |
هل تحتاج إلى فرن مع تحكم لا تشوبه شائبة في الغلاف الجوي؟ توفر قدرات KINTEK المتقدمة في مجال البحث والتطوير والتصنيع حلولاً مصممة بدقة للعمليات الأكثر تطلبًا.لدينا أفران الغلاف الجوي الخاملة الميزة:
- أنظمة ختم من الدرجة العسكرية
- تسلسلات التفريغ/التنقية الآلية
- تحليلات الغلاف الجوي في الوقت الحقيقي
- التخصيص العميق للمتطلبات الفريدة
اتصل بمهندسينا اليوم لمناقشة طلبك - سنقوم بتصميم الحل المثالي للبيئة المتحكم بها لمختبرك.
