في جوهرها، تنمو عملية الترسيب الكيميائي للبخار بالبلازما الميكروويفية (MPCVD) الماس باستخدام طاقة الميكروويف المركزة لتحويل غاز يحتوي على الكربون إلى بلازما عالية الطاقة. داخل غرفة تفريغ، توفر هذه البلازما المكونات الذرية المحددة - وهي جذور الكربون والهيدروجين الذري - اللازمة لبناء شبكة بلورية من الماس طبقة تلو الأخرى على ركيزة، مع التخلص في الوقت نفسه من أي شوائب غير ماسية.
المبدأ الأساسي لـ MPCVD ليس مجرد إنشاء الماس، بل إنشاؤه بنقاء وسرعة استثنائيين. ويتحقق ذلك باستخدام طاقة الميكروويف النظيفة والخالية من الأقطاب الكهربائية لتوليد بلازما يتم التحكم فيها بدقة تقوم بترسيب ذرات الكربون وتنقية غشاء الماس النامي بنشاط.
تشريح نظام MPCVD
لفهم العملية، يجب أولاً فهم المكونات الأساسية للمعدات. كل جزء يخدم وظيفة حاسمة في خلق الظروف المثالية لنمو الماس.
حجرة التفاعل والركيزة
تجري العملية بأكملها داخل حجرة تفاعل محكمة الإغلاق من الفولاذ المقاوم للصدأ، والتي تسمى غالبًا تجويف الرنين. في الداخل، توضع ركيزة (بذرة ماسية صغيرة أو مادة أخرى) على حامل مبرد بالماء. هذه الركيزة هي الأساس الذي سينمو عليه الماس الجديد.
مولد الميكروويف
يقوم مولد ميكروويف عالي الطاقة، مشابه في مبدأ عمله لفرن الميكروويف ولكنه أقوى وأكثر دقة بكثير، بتوجيه الطاقة الكهرومغناطيسية إلى الحجرة. هذه الطاقة هي المحرك الذي يدفع التفاعل بأكمله.
نظام الغاز والتفريغ
يقوم نظام متطور من المضخات أولاً بإزالة كل الهواء من الحجرة لإنشاء فراغ فائق. بعد ذلك، يقوم نظام توصيل الغاز بإدخال مزيج دقيق من الغازات الأولية - عادةً الميثان (CH₄) كمصدر للكربون وغالبية ساحقة من الهيدروجين (H₂).
عملية الترسيب: من الغاز إلى الماس
مع تجهيز النظام، تتكشف عملية الترسيب في تسلسل دقيق من أربع خطوات.
الخطوة 1: خلق البيئة المثالية
يتم إخلاء الحجرة إلى ضغط منخفض، مما يخلق بيئة نقية خالية من الملوثات مثل النيتروجين والأكسجين. ثم يتم إدخال مزيج غاز مصدر الكربون والهيدروجين والحفاظ عليه عند ضغط منخفض ومحدد.
الخطوة 2: إشعال البلازما
يتم تنشيط مولد الميكروويف، مما يغمر الحجرة بالطاقة الكهرومغناطيسية. هذه الطاقة لا تسخن الغاز مباشرة. بدلاً من ذلك، تمسك بالإلكترونات الحرة في الغاز وتسرعها، مما يتسبب في تذبذبها بعنف.
الخطوة 3: إنشاء "الحساء" التفاعلي
تتصادم هذه الإلكترونات عالية الطاقة مع جزيئات غاز الميثان والهيدروجين. تكون هذه التصادمات قوية لدرجة أنها تمزق الجزيئات، وهي عملية تسمى التفكك، وتطرد المزيد من الإلكترونات، مما يخلق تفاعلًا متسلسلًا للتأين. والنتيجة هي كرة متوهجة من البلازما - وهو غاز فائق السخونة يتكون من أيونات وإلكترونات وجذور كربون (مثل CH₃•)، والأهم من ذلك، الهيدروجين الذري (H•).
الخطوة 4: نمو الماس والتنقية
تنزل جذور الكربون المحتوية على الكربون من البلازما وترتبط بسطح الركيزة، مكونة البنية البلورية للماس. وفي الوقت نفسه، يقوم الهيدروجين الذري الوفير بوظيفتين حاسمتين:
- يقوم بنحت بشكل تفضيلي بأي ذرات كربون تتوضع بشكل خاطئ في شكل غير ماسي (مثل الجرافيت).
- يثبت الشبكة البلورية للماس عن طريق إنهاء الروابط "المتدلية" على سطح النمو، مما يمنع العيوب.
هذا الإجراء المزدوج للترسيب والتنقية هو ما يسمح لـ MPCVD بإنتاج ماس عالي الجودة بشكل استثنائي بسرعات ملحوظة، حيث تحقق بعض الأنظمة معدلات نمو تزيد عن 100 ميكرومتر/ساعة.
فهم المزايا
تعتبر MPCVD على نطاق واسع طريقة متفوقة لتخليق الماس لعدة أسباب رئيسية تنبع مباشرة من تصميمها.
نقاء لا مثيل له
نظرًا لأن البلازما يتم إنشاؤها بواسطة الميكروويف، فلا توجد أقطاب كهربائية داخل الحجرة يمكن أن تتآكل وتلوث الماس. علاوة على ذلك، يتم تعليق البلازما في وسط الحجرة، مما يمنع ملامسة الجدران ويضمن نقاء المنتج النهائي.
سرعة وكفاءة استثنائيتان
تؤدي الكثافة العالية للبلازما التي تخلقها الميكروويف إلى بيئة مشبعة بشكل مفرط بالأنواع التفاعلية. وهذا يسمح بمعدلات ترسيب أعلى بعدة مرات من العديد من الطرق المنافسة، مما يجعلها مجدية تجاريًا لإنتاج الماس ذي الجودة الصناعية وجودة الأحجار الكريمة على حد سواء.
استقرار وتحكم فائقان
تستخدم أنظمة MPCVD الحديثة وحدات تحكم PLC متقدمة لإدارة دقيقة لتدفق الغاز والضغط وطاقة الميكروويف. العملية مستقرة عبر نطاق واسع من الضغوط وتسمح بالترسيب الموحد على مساحات كبيرة، مما يتيح عمليات إنتاج قابلة للتكرار وعالية الإنتاجية.
اتخاذ الخيار الصحيح لهدفك
يساعدك فهم أساسيات MPCVD في تحديد مكان وكيفية تطبيق هذه التكنولوجيا القوية.
- إذا كان تركيزك الأساسي هو إنشاء ماسات أحادية البلورة بأعلى نقاء: تعتبر MPCVD المعيار الصناعي الذي لا جدال فيه للتطبيقات في إنتاج الأحجار الكريمة والبصريات عالية الأداء وأشباه الموصلات من الجيل التالي.
- إذا كان تركيزك الأساسي هو إنتاج طلاءات متعددة البلورات متينة: توفر MPCVD مزيجًا فائقًا من السرعة والجودة والتحكم لطلاء الأدوات الصناعية وأسطح التآكل ومكونات الإدارة الحرارية.
- إذا كان تركيزك الأساسي هو البحث والتطوير: إن استقرار نافذة التشغيل الواسعة لـ MPCVD تجعلها منصة مثالية لاستكشاف مواد جديدة ودفع حدود ترسيب الأغشية الرقيقة.
في نهاية المطاف، تمثل عملية MPCVD إتقانًا لفيزياء البلازما، مما يتيح الإنشاء المتحكم فيه لأحد أكثر المواد تطرفًا في الطبيعة.
جدول ملخص:
| خطوة العملية | الإجراء الرئيسي | النتيجة |
|---|---|---|
| 1. إعداد البيئة | يتم إخلاء الحجرة، وإدخال الغازات الأولية (CH₄/H₂). | يخلق بيئة نقية ومنخفضة الضغط للتفاعل. |
| 2. إشعال البلازما | طاقة الميكروويف تسرع الإلكترونات في الغاز. | يبدأ التفاعل المتسلسل المؤدي إلى تكوين البلازما. |
| 3. تفكك الغاز | تتصادم الإلكترونات النشطة مع جزيئات الغاز وتفككها. | ينتج بلازما تفاعلية من جذور الكربون والهيدروجين الذري. |
| 4. النمو والتنقية | تترسب جذور الكربون على الركيزة؛ ينحت الهيدروجين الذري الكربون غير الماسي. | يبني شبكة بلورية ماسية عالية النقاء طبقة تلو الأخرى. |
هل أنت مستعد لدمج تخليق الماس عالي النقاء في عملك؟
بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK للمختبرات المتنوعة أنظمة MPCVD المتقدمة وحلول أفران درجات الحرارة العالية الأخرى. يكتمل خط إنتاجنا، والذي يشمل أفران التفريغ والجو و أنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية متطلباتك التجريبية الفريدة بدقة لنمو أغشية الماس أحادية البلورة أو متعددة البلورات.
استكشف كيف يمكن لخبرتنا أن تدفع أبحاثك أو إنتاجك إلى الأمام - اتصل بفريقنا اليوم لمناقشة مشروعك!

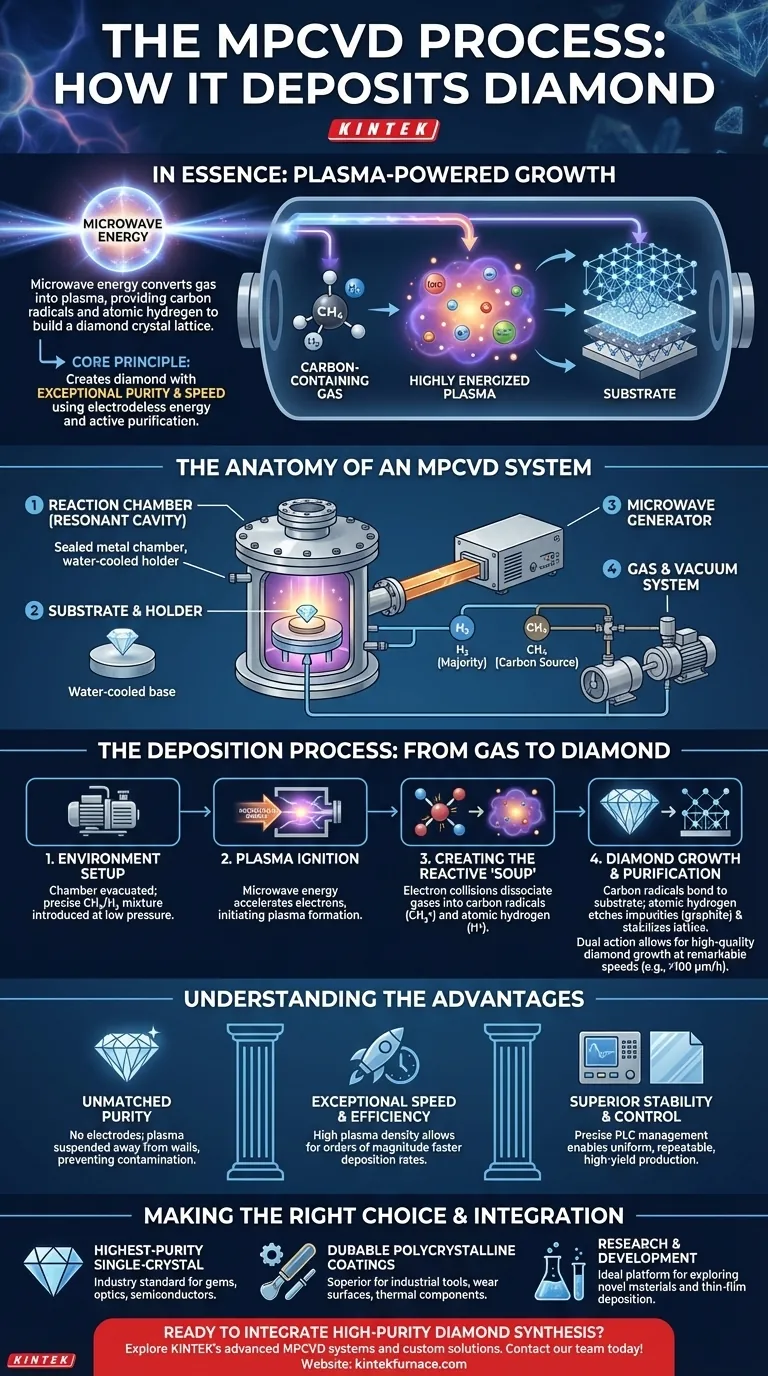

دليل مرئي
