في جوهره، يعتمد منع تسرب الغاز الساخن في فرن التكليس على نظام متطور ومتعدد المكونات عند باب الفرن. الآلية الأساسية هي تصميم ختم ذو طبقتين، حيث يتحمل حبل الألياف السيراميكية الداخلية الحرارة المباشرة بينما توفر حلقة مطاط السيليكون الخارجية حاجزًا محكمًا للهواء. يدعم هذا النظام سترة تبريد مائية وآلية قفل متعددة النقاط لضمان سلامته وفعاليته.
مفتاح منع التسرب ليس مكونًا واحدًا، بل نظامًا متكاملًا. تعتمد فعالية الإغلاق على التآزر بين المواد المقاومة للحرارة، والتبريد النشط لحماية الأجزاء الحساسة، والقفل الميكانيكي الذي يطبق ضغطًا موحدًا.

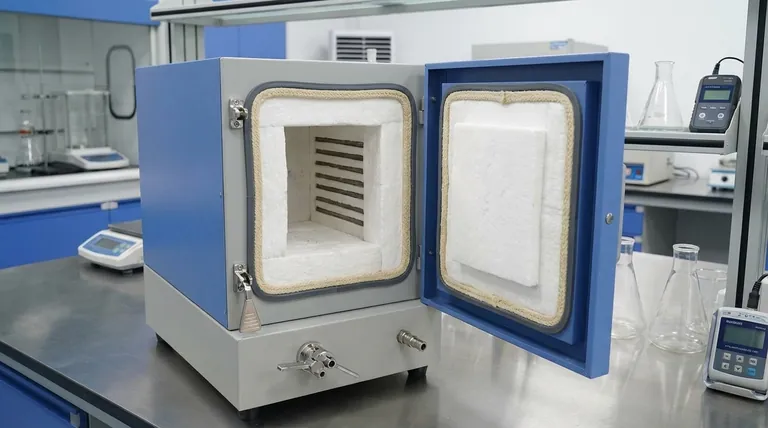

تشريح ختم الفرن: دفاع ذو طبقتين
يُعد باب الفرن النقطة الأكثر أهمية للفشل المحتمل في احتواء الغازات الساخنة. يعالج التصميم ذلك بطبقتين متميزتين، تخدم كل منهما غرضًا محددًا.
الدرع الحراري الداخلي: حبل الألياف السيراميكية
الخط الأول للدفاع، المعرض مباشرة لدرجات الحرارة الداخلية القصوى للفرن، هو حبل الألياف السيراميكية.
يتم اختيار هذه المادة لمقاومتها الحرارية الاستثنائية. وظيفتها الأساسية ليست أن تكون محكمة الغلق تمامًا، ولكن للعمل كفاصل حراري قوي، يمتص الجزء الأكبر من الحرارة قبل أن تصل إلى الختم الخارجي الأكثر حساسية.
الحاجز الخارجي المحكم للهواء: حلقة مطاط السيليكون
خلف حبل السيراميك توجد حلقة إغلاق خارجية من مطاط السيليكون. هذا هو المكون الذي يخلق الختم الفعلي المحكم للهواء.
السيليكون مرن ويوفر إغلاقًا ممتازًا ضد تدفق الغاز، ولكنه لا يستطيع تحمل درجات الحرارة العالية داخل الفرن. إنه يعتمد كليًا على حبل السيراميك الداخلي ونظام التبريد للحفاظ على درجة حرارته ضمن نطاق التشغيل الآمن.
أنظمة الدعم الحيوية
لا يمكن لمادتي الإغلاق العمل بمفردهما. يتم تمكينهما بواسطة نظامين هندسيين حاسمين: أحدهما للإدارة الحرارية والآخر للضغط الميكانيكي.
الإدارة الحرارية: سترة تبريد المياه
لحماية ختم مطاط السيليكون من التدهور أو الذوبان، يتم تركيب سترة تبريد مياه من الفولاذ المقاوم للصدأ عند فم الفرن.
تعمل هذه السترة على تدوير الماء البارد، وتسحب الحرارة بنشاط بعيدًا عن إطار باب الفرن. هذا يخلق تدرجًا حراريًا، مما يضمن أنه بينما يكون الجزء الداخلي للفرن عند مئات أو آلاف الدرجات، يظل الإطار الخارجي حيث توجد حلقة السيليكون باردًا بما يكفي ليعمل بفعالية وله عمر خدمة طويل.
السلامة الميكانيكية: آلية القفل متعددة النقاط
لا يكون الختم فعالاً إلا إذا تم ضغطه بشكل متساوٍ وثابت. يتم تحقيق ذلك بواسطة آلية قفل دوران العجلة اليدوية متعددة النقاط.
بدلاً من مزلاج واحد، يستخدم هذا النظام نقاط قفل متعددة حول محيط الباب. عندما يتم تدوير العجلة اليدوية، فإنها تطبق ضغطًا موحدًا عبر سطح الإغلاق بالكامل، مما يضغط على كل من طبقات السيراميك والسيليكون للقضاء على أي فجوات محتملة يمكن أن يتسرب منها الغاز الساخن.
الانضباط التشغيلي وسلامة الختم
لا تعتمد فعالية نظام الختم على المدى الطويل على تصميمه فحسب، بل تعتمد أيضًا على كيفية تشغيل الفرن. يمكن أن يؤدي الاستخدام غير السليم إلى الإضرار بالختم بسرعة.
خطر الصدمة الحرارية
بعد دورة تسخين، يكون الفرن ومكوناته ساخنة للغاية. يؤدي فتح الباب فجأة إلى حدوث صدمة حرارية - تغيير سريع وغير متساوٍ في درجة الحرارة.
يمكن أن يتسبب ذلك في تشقق المكونات السيراميكية أو حتى غرفة الفرن نفسها. لن يجلس باب الفرن المتشقق أو الملتوي بشكل مستوٍ، مما يجعل نظام الختم بأكمله غير فعال. الإجراء الصحيح هو فتح شق صغير أولاً للسماح بالتبريد التدريجي قبل فتح الباب بالكامل.
منع التلف المادي
يمكن أن يؤدي التحميل والتفريغ غير المبالي للعينات أيضًا إلى إتلاف المكونات الحيوية. على سبيل المثال، يمكن أن يؤدي ضرب المزدوجة الحرارية إلى كسرها، ولكنه يسلط الضوء أيضًا على خطر إتلاف البطانة الداخلية للفرن أو ختم الألياف السيراميكية نفسها.
أي ضرر مادي لأسطح الإغلاق على الباب أو جسم الفرن سيخلق مسارًا لتسرب الغاز.
كيفية ضمان التشغيل الخالي من التسرب
ستحدد أولوياتك التشغيلية الجوانب التي تتطلب أكبر قدر من الاهتمام في نظام الختم.
- إذا كان تركيزك الأساسي هو أقصى عمر للفرن: إعطاء الأولوية لسلامة نظام التبريد واتباع إجراءات التبريد التدريجي دائمًا لمنع الصدمة الحرارية.
- إذا كان تركيزك الأساسي هو نتائج تجريبية متسقة: التأكيد على أهمية القفل متعدد النقاط؛ والتأكد من تثبيته بالكامل وبشكل متساوٍ في كل مرة للحفاظ على جو داخلي مستقر.
- إذا كان تركيزك الأساسي هو السلامة والموثوقية: إجراء فحوصات بصرية منتظمة لكل من حبل السيراميك الداخلي وحلقة السيليكون الخارجية بحثًا عن علامات التآكل أو الهشاشة أو التلف.
في النهاية، الحفاظ على ختم مثالي هو وظيفة فهم كيفية عمل هذه الأنظمة المتكاملة معًا لحماية الفرن ونتائجك.
جدول الملخص:
| المكون | الوظيفة | المادة/الميزة |
|---|---|---|
| الختم الداخلي | يعمل كدرع حراري | حبل الألياف السيراميكية |
| الختم الخارجي | يوفر حاجزًا محكمًا للهواء | حلقة مطاط السيليكون |
| نظام التبريد | يحمي الأختام من الحرارة | سترة تبريد مائية |
| آلية القفل | تضمن ضغطًا موحدًا | عجلة يدوية متعددة النقاط |
