باختصار، يتحكم الفرن الصندوقي في درجة حرارته باستخدام نظام تغذية راجعة ذي حلقة مغلقة. يتكون هذا النظام من وحدة تحكم في درجة الحرارة تعمل كعقل، ومزدوجة حرارية تعمل كـمستشعر، ومرحل كهرومغناطيسي يعمل كمفتاح لتشغيل عناصر التسخين وإيقاف تشغيلها.
الفرن الصندوقي لا ينتج الحرارة فحسب؛ بل يديرها بدقة. يتم تحقيق التحكم في درجة الحرارة من خلال دورة مستمرة من القياس والمقارنة والتصحيح، مما يضمن تطابق درجة حرارة الغرفة الداخلية باستمرار مع القيمة المحددة من قبل المستخدم.
المكونات الأساسية للتحكم في درجة الحرارة
لفهم كيف يحقق الفرن درجات حرارة مستقرة كهذه، من الضروري النظر إلى المكونات الرئيسية الثلاثة التي تعمل بتناغم.
العقل: وحدة التحكم في درجة الحرارة
وحدة التحكم في درجة الحرارة هي الوحدة المركزية لاتخاذ القرار. تعرض قيمتين حاسمتين: قيمة العملية (PV)، وهي درجة الحرارة الحالية داخل الفرن، والقيمة المحددة (SV)، وهي درجة الحرارة المستهدفة التي قمت ببرمجتها.
تتميز الأفران الحديثة بوحدات تحكم قابلة للبرمجة. تتيح لك هذه الوحدات تحديد دورات تسخين معقدة، بما في ذلك معدلات الصعود المحددة (مدى سرعة التسخين)، وأوقات التثبيت (المدة التي يجب البقاء عندها عند درجة حرارة معينة)، وفترات التبريد.
المستشعر: المزدوجة الحرارية
المزدوجة الحرارية (Thermocouple) هي مستشعر قوي يوضع داخل غرفة الفرن لقياس درجة الحرارة الفعلية. تعمل عن طريق توليد جهد كهربائي صغير يتغير بشكل يمكن التنبؤ به مع تغير درجة الحرارة.
يتم إرسال إشارة الجهد هذه مرة أخرى إلى وحدة التحكم في درجة الحرارة، مما يوفر التغذية الراجعة في الوقت الفعلي (PV) الضرورية للنظام لإجراء التعديلات.
العضلات: المرحل وعناصر التسخين
المرحل الكهرومغناطيسي (Electromagnetic Relay) هو مفتاح يتم تشغيله إلكترونيًا. بناءً على الإشارات الواردة من وحدة التحكم، يفتح المرحل أو يغلق، متحكمًا في تدفق الكهرباء عالية الطاقة إلى عناصر التسخين في الفرن.
عندما يكون المرحل مغلقًا، تتلقى العناصر طاقة وتولد حرارة. عندما يكون مفتوحًا، يتم قطع الطاقة، وتتوقف العناصر عن التسخين.
كيف يعمل النظام: حلقة التحكم قيد التنفيذ
تعمل هذه المكونات في حلقة تغذية راجعة مستمرة وتلقائية للحفاظ على درجة الحرارة المستهدفة.
تحديد الهدف
تبدأ العملية عندما يدخل المستخدم القيمة المحددة (SV) في وحدة التحكم في درجة الحرارة.
القياس والمقارنة المستمران
تقوم المزدوجة الحرارية باستمرار بقياس درجة حرارة الغرفة الداخلية والإبلاغ عنها إلى وحدة التحكم كقيمة عملية (PV). تقارن وحدة التحكم باستمرار قيمة PV هذه بالقيمة المحددة (SV) للمستخدم.
دورة التصحيح
إذا كانت قيمة PV أقل من قيمة SV، ترسل وحدة التحكم إشارة إلى المرحل، وتأمره بالإغلاق. يؤدي هذا إلى توصيل الطاقة إلى عناصر التسخين، وترتفع درجة حرارة الفرن.
بمجرد وصول قيمة PV إلى قيمة SV أو تجاوزها قليلاً، ترسل وحدة التحكم إشارة إلى المرحل ليفتح، مما يقطع الطاقة عن العناصر. تحافظ هذه الدورة المستمرة من التشغيل والإيقاف على درجة الحرارة حول نقطة الضبط بدرجة عالية من الاستقرار.
فهم التطورات والمقايضات
في حين أن دورة التشغيل/الإيقاف هي طريقة بسيطة وفعالة، فإن الأنظمة الحديثة توفر تحكمًا أكثر تطورًا لتحقيق دقة أكبر.
التحكم البسيط تشغيل/إيقاف مقابل تحكم PID
تستخدم وحدات التحكم الأساسية منطق تشغيل/إيقاف بسيط، والذي يمكن أن يؤدي أحيانًا إلى "تجاوز" و "نقصان" في درجة الحرارة حول نقطة الضبط.
تستخدم الأفران الأكثر تقدمًا وحدة تحكم PID (التناسبية والتكاملية والتفاضلية). هذا خوارزمية أذكى تتوقع تغيرات درجة الحرارة. يمكنها تقليل الطاقة الموجهة إلى عناصر التسخين أثناء اقتراب درجة الحرارة من القيمة المحددة، مما يمنع التجاوز ويؤدي إلى تحكم استثنائي في درجة الحرارة ومستقر ودقيق.
أهمية العزل
جودة عزل الفرن أمر بالغ الأهمية. يمنع العزل عالي الأداء فقدان الحرارة السريع، مما يعني أن عناصر التسخين تحتاج إلى العمل بشكل متقطع بشكل أقل. وهذا لا يحسن كفاءة الطاقة فحسب، بل يساهم أيضًا في درجة حرارة داخلية أكثر استقرارًا.
أهمية الدورات القابلة للبرمجة
بالنسبة للعمليات الحساسة مثل التخمير أو التلبيد أو التقسية، فإن مجرد الوصول إلى درجة الحرارة لا يكفي. يمكن أن يؤثر معدل التسخين والتبريد بشكل كبير على الخصائص النهائية للمادة. تمنحك وحدات التحكم القابلة للبرمجة تحكمًا دقيقًا في ملف الحرارة الكامل هذا، مما يضمن نتائج قابلة للتكرار وموثوقة.
اتخاذ الخيار الصحيح لتطبيقك
مستوى التحكم الذي تحتاجه يرتبط مباشرة بعمليتك الحرارية المحددة.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية الأساسية أو التجفيف: غالبًا ما يكون الفرن المزود بوحدة تحكم بسيطة وموثوقة (تشغيل/إيقاف) كافيًا لاحتياجاتك.
- إذا كان تركيزك الأساسي هو معالجة المواد الحساسة (على سبيل المثال، التلبيد، السيراميك المتقدم): تعتبر وحدة التحكم PID القابلة للبرمجة ضرورية لتحقيق الدقة وقابلية التكرار التي تتطلبها أعمالك.
- إذا كان تركيزك الأساسي هو التحقق من العمليات ومراقبة الجودة: ابحث عن وحدات تحكم ذات قدرات تسجيل بيانات رقمية لتسجيل والتحقق من دورات التسخين الخاصة بك لكل عملية تشغيل.
في نهاية المطاف، فهم حلقة التحكم هذه يمكّنك من اختيار وتشغيل فرن صندوقي بثقة، مما يضمن نتائج دقيقة لعملك الحرج.
جدول ملخص:
| المكون | الدور في التحكم في درجة الحرارة | الميزات الرئيسية |
|---|---|---|
| وحدة التحكم في درجة الحرارة | تعمل كالعقل، تقارن نقطة الضبط بدرجة الحرارة الفعلية | دورات قابلة للبرمجة، تحكم PID لتحقيق الدقة |
| المزدوجة الحرارية | تستشعر وتقيس درجة الحرارة الداخلية | تولد إشارة جهد للتغذية الراجعة |
| المرحل وعناصر التسخين | يقوم بتبديل الطاقة إلى عناصر التسخين بناءً على إشارات وحدة التحكم | يمكّن دورة التشغيل/الإيقاف لتحقيق الاستقرار |
قم بترقية دقة مختبرك باستخدام أفران KINTEK المتقدمة ذات درجات الحرارة العالية! بالاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، نوفر للمختبرات المتنوعة حلولاً مصممة خصيصًا مثل الأفران الصندوقية، والأفران الأنبوبية، والأفران الدوارة، وأفران التفريغ والغازات، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق تلبية متطلباتك التجريبية الفريدة لتحقيق نتائج فائقة في عمليات مثل التلبيد والتخمير. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين عملياتك الحرارية!

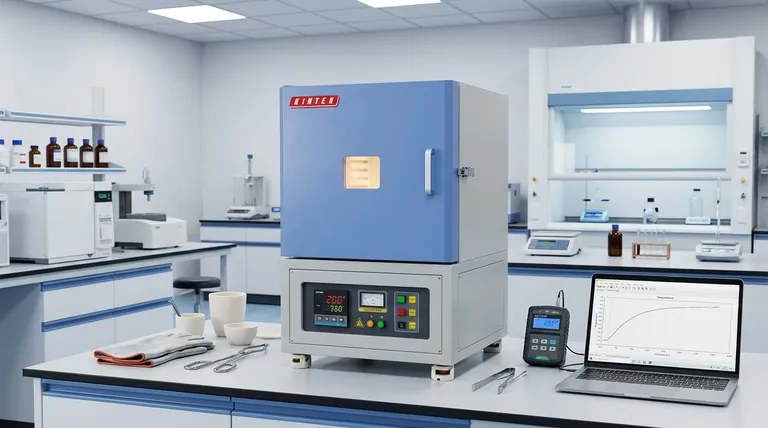

دليل مرئي
