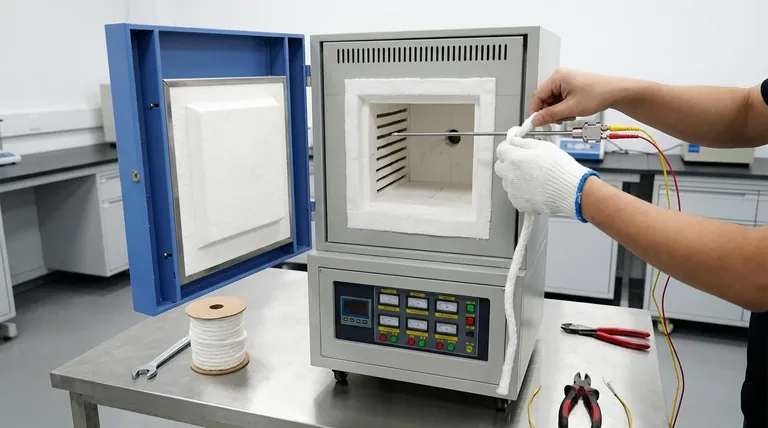

يتطلب التركيب الصحيح للمزدوجة الحرارية في فرن الموفل أكثر من مجرد إدخال مجس؛ فهو يتطلب وضعًا دقيقًا، وإحكامًا صحيحًا، وتوصيلًا كهربائيًا سليمًا. للتركيب القياسي، يجب إدخال طرف المزدوجة الحرارية بمقدار 20-50 مم داخل حجرة الفرن. ثم يجب إحكام إغلاق فتحة الدخول، ويجب توصيل المجس بوحدة التحكم باستخدام النوع الصحيح من أسلاك التعويض مع الانتباه الشديد للقطبية.
الهدف من تركيب المزدوجة الحرارية ليس فقط وضع المجس، ولكن ضمان أن نقطة القياس تعكس بدقة بيئة الفرن الحقيقية وأن هذه الإشارة تُنقل إلى وحدة التحكم دون خطأ. كل خطوة في العملية تدور حول الحفاظ على سلامة هذا القياس.
مبادئ وضع المزدوجة الحرارية
الوضع المادي الصحيح هو أساس قياس درجة الحرارة الدقيق. يحدد موقع وعمق طرف المزدوجة الحرارية درجة الحرارة التي "تراها" بالفعل نظام التحكم الخاص بك.
تحقيق درجة حرارة تمثيلية
يعد عمق الإدخال القياسي البالغ 20-50 مم إرشاديًا حاسمًا. يضمن ذلك أن تكون الوصلة المقاسة (الطرف المدبب) داخل المنطقة الساخنة بالكامل ولا يتم تبريدها بشكل مصطنع بسبب قربها من الجدار الخارجي البارد للفرن.
إذا كانت المزدوجة الحرارية ضحلة جدًا، فستقرأ درجة حرارة أقل من درجة الحرارة الفعلية لقلب الفرن، مما يتسبب في أن تدفع وحدة التحكم طاقة أكبر دون داعٍ وتتسبب في ارتفاع درجة حرارة حمل العمل.
إغلاق نقطة دخول الفرن
يجب إحكام سد الفجوة بين غلاف المزدوجة الحرارية وفتحة الدخول في جدار الفرن. يمنع هذا هروب الحرارة، والأهم من ذلك، يوقف سحب الهواء البارد إلى الفرن، مما سيخلق بقعة باردة حول المجس ويشوه قراءة درجة الحرارة.
بينما قد تذكر الكتيبات القديمة حبل الأسبستوس، يجب عليك استخدام بديل حديث وآمن مثل حبل الألياف السيراميكية أو إسمنت حراري عالي الحرارة. توفر هذه المواد عزلًا ممتازًا دون المخاطر الصحية الكبيرة للأسبستوس.
الوضع بالنسبة لحمل العمل
للتحكم الأمثل، يجب وضع طرف المزدوجة الحرارية بالقرب من حمل العمل الخاص بك لقياس البيئة التي يتعرض لها بالفعل. ومع ذلك، يجب ألا تلمس حمل العمل مباشرة إلا إذا كنت تقيس درجة حرارة المادة نفسها على وجه التحديد.
يمكن أن يؤدي الاتصال المباشر إلى أخطاء في القياس إذا كان لحمل العمل انبعاثية مختلفة أو موصلية حرارية مختلفة عن الهواء المحيط.
ضمان سلامة الإشارة: التوصيل الكهربائي
لا فائدة من الوضع المادي الدقيق إذا كانت الإشارة الكهربائية التي يولدها مشوهة. الاتصال من المزدوجة الحرارية إلى وحدة التحكم لا يقل أهمية عن موضع المجس في الفرن.
لماذا يعتبر سلك التعويض ضروريًا
لا يمكنك استخدام سلك كهربائي نحاسي قياسي لتوصيل المزدوجة الحرارية بوحدة التحكم الخاصة بها. يؤدي القيام بذلك إلى إنشاء وصلات مزدوجة حرارية جديدة غير مقصودة حيث يلتقي السلك النحاسي وسبائك المزدوجة الحرارية، مما يؤدي إلى أخطاء كبيرة وغير متوقعة في درجة الحرارة.
سلك التعويض هو كابل خاص ومنخفض التكلفة مصنوع من سبائك لها استجابة حرارية كهربائية مشابهة للمزدوجة الحرارية نفسها، ولكن ضمن نطاق درجة حرارة أكثر محدودية. إنه "يمد" مسار إشارة المزدوجة الحرارية بشكل فعال وصولاً إلى أطراف وحدة التحكم دون إدخال أي خطأ.
الدور الحاسم للقطبية
تولد المزدوجات الحرارية إشارة جهد صغيرة جدًا تعتمد على السبائك المحددة المستخدمة في أرجلها الموجبة (+) والسالبة (-). يؤدي عكس هذه التوصيلات إلى فشل النظام بشكل كارثي.
المزدوجة الحرارية الموصلة بشكل معكوس ستبلغ عن درجة حرارة متناقصة مع ازدياد سخونة الفرن. سيؤدي هذا إلى أن تقوم وحدة التحكم بتطبيق طاقة كاملة باستمرار في حالة خروج عن السيطرة، مما قد يدمر الفرن ومحتوياته. تحقق دائمًا جيدًا من تطابق الأطراف الموجبة والسالبة في المزدوجة الحرارية وسلك التعويض ووحدة التحكم بشكل صحيح.
الأخطاء الشائعة وأخطاء التركيب
تجنب بعض الأخطاء الشائعة هو المفتاح لتركيب ناجح وموثوق.
استخدام مواد قديمة أو غير آمنة
لا تستخدم الأسبستوس أبدًا. اختر دائمًا عزل الألياف السيراميكية الحديث أو الإسمنت عالي الحرارة لإحكام نقطة الدخول. إنه أكثر أمانًا ويعمل بنفس الكفاءة.
عمق الإدخال غير الصحيح
عمق الإدخال الأقل من 20 مم سيعطيك قراءة منخفضة وغير دقيقة على الأرجح. على العكس، إدخاله بعمق زائد قد يتعارض مع وضع حمل العمل الخاص بك أو يعرض المزدوجة الحرارية لإجهاد ميكانيكي غير ضروري.
تجاهل القطبية
هذا هو أخطر خطأ في التركيب. تحقق دائمًا من القطبية عن طريق فحص رموز الألوان أو العلامات على الأسلاك والأطراف. بالنسبة للنوع K، يكون السلك الأصفر عادة هو الموجب (+) والسلك الأحمر هو السالب (-).
اتخاذ القرار الصحيح لهدفك
يجب أن تسترشد استراتيجية التركيب الخاصة بك بمتطلباتك المحددة للدقة والتحكم.
- إذا كان تركيزك الأساسي هو الموثوقية العامة: تأكد من إدخال المزدوجة الحرارية بعمق لا يقل عن 20-50 مم، وأحكم إغلاق نقطة الدخول بحبل الألياف السيراميكية، وتحقق جيدًا من صحة قطبية سلك التعويض الخاص بك وصولاً إلى وحدة التحكم.
- إذا كان تركيزك الأساسي هو التحكم عالي الدقة: بالإضافة إلى ما سبق، ضع طرف المزدوجة الحرارية بعناية قدر الإمكان بالقرب من حمل العمل الحرج الخاص بك دون لمسه، لضمان قياس البيئة التي توجد فيها مادتك بالفعل.
في النهاية، التركيب الصحيح للمزدوجة الحرارية هو الأساس لتحقيق نتائج قابلة للتكرار وجديرة بالثقة من فرنك.
جدول الملخص:
| الجانب | إرشادات رئيسية |
|---|---|
| الوضع | أدخل الطرف 20-50 مم في حجرة الفرن، ضعه بالقرب من حمل العمل دون اتصال مباشر |
| الإحكام | استخدم حبل الألياف السيراميكية أو إسمنت عالي الحرارة لإحكام نقطة الدخول، وتجنب الأسبستوس |
| التوصيل الكهربائي | استخدم سلك التعويض الصحيح، وتأكد من القطبية الصحيحة (مثل: النوع K: أصفر +، أحمر -) |
| الأخطاء الشائعة | تجنب الإدخال السطحي، والقطبية المعكوسة، والمواد غير الآمنة لتشغيل موثوق |
