في جوهره، يوفر الفرن ذو التحميل السفلي ميزة مميزة عن التصميمات القياسية: القدرة على تحقيق درجات حرارة تشغيل أعلى عن طريق عزل عناصر التسخين الخاصة به ماديًا عن جو المعالجة. يستخدم هذا التكوين قبة قابلة للإزالة ومحكمة الغلق لإنشاء بيئة خاضعة للتحكم حول العينة، مما يحمي العناصر الخارجية ويمكّن من الوصول إلى درجات حرارة يمكن أن تتجاوز 1700 درجة مئوية.
الميزة الرئيسية للفرن ذي التحميل السفلي لا تقتصر على الوصول إلى الحرارة العالية فحسب؛ بل تتعلق بتمكين المعالجة بدرجات حرارة عالية في أجواء متحكم بها والتي قد تكون تآكلية أو ضارة بعناصر التسخين في تصميم الفرن التقليدي.
ميزة التصميم الأساسية: عزل العناصر
تنبع الفوائد الأساسية للفرن ذي التحميل السفلي مباشرة من هندسته الفيزيائية الفريدة، التي تفصل مصدر التسخين عن بيئة المعالجة.
كيف يعمل التصميم

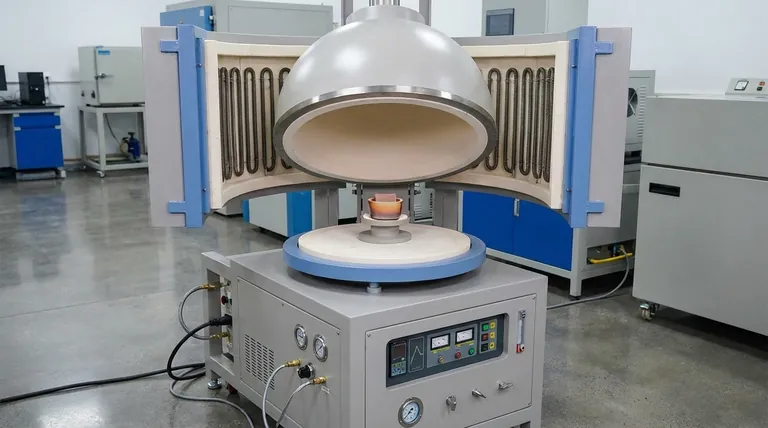

يتكون الفرن ذو التحميل السفلي عادةً من منصة أساسية توضع عليها العينة. ثم يتم خفض قبة أو أنبوب سيراميكي مقلوب فوق العينة، محكمًا الإغلاق ضد لوحة أرضية.
تحتوي هذه القبة المحكمة على منافذ الدخول والخروج اللازمة لإدخال غازات معينة أو إنشاء فراغ، مما يؤسس جو معالجة متحكمًا به.
حماية عناصر التسخين
توجد عناصر التسخين خارج قبة الجو المحكمة هذه. تقوم بتسخين القبة، والتي بدورها تشع الحرارة بشكل موحد على العينة بالداخل.
نظرًا لأن العناصر تتعرض فقط للهواء المحيط، فإنها محمية تمامًا من أي غازات تفاعلية أو تآكلية أو ملوثة تُستخدم في العملية.
تمكين درجات حرارة أعلى وأجواء غريبة
هذه الحماية للعناصر هي التي تسمح للفرن بتحقيق درجات حرارة قصوى، غالبًا ما تصل إلى 1700 درجة مئوية أو أعلى.
ستتدهور عناصر الفرن القياسية أو ستفشل بسرعة عند هذه الدرجات إذا تعرضت للعديد من أجواء المعالجة. العزل يجعل هذه التطبيقات الشاقة ممكنة.
مقارنة مع أفران الأنبوب القياسية
لتقدير تصميم التحميل السفلي بالكامل، من المفيد مقارنته بفرن الأنبوب الأفقي أو الرأسي الأكثر شيوعًا.
تصميم العناصر المتكاملة
في فرن الأنبوب القياسي، يتم لف عناصر التسخين مباشرة حول أنبوب المعالجة السيراميكي الذي يحتوي على العينة والجو.
يتم فصل العناصر عن غاز المعالجة فقط بسمك جدار الأنبوب. أي تسرب أو تفاعل مع مادة الأنبوب عند درجات حرارة عالية يمكن أن يؤثر على عمر العنصر.
فائدة البساطة والتكلفة
تعد أفران الأنبوب تقنية ناضجة وبسيطة وغالبًا ما تكون غير مكلفة. تصميمها المباشر يجعلها سهلة التشغيل والتحكم لمجموعة واسعة من التطبيقات.
هذه البساطة والتوافر الواسع يجعلانها الخيار الافتراضي للعديد من المختبرات والعمليات الصناعية.
توحيد ممتاز لدرجة الحرارة
إحدى المزايا الرئيسية لتصميم فرن الأنبوب هي قدرته على إنشاء منطقة درجة حرارة موحدة للغاية على طول الجزء المركزي من الأنبوب. وهذا مثالي للعمليات التي تتطلب حرارة ثابتة على منطقة محددة.
فهم المقايضات
ينطوي اختيار فرن ذي تحميل سفلي على النظر في مزاياه الخاصة مقابل تعقيداته المتأصلة. إنه ليس الأداة المناسبة لكل مهمة.
التعقيد الميكانيكي والتكلفة
تتطلب الآلية اللازمة لرفع وخفض وإغلاق قبة الجو فرنًا ذا تحميل سفلي أكثر تعقيدًا ميكانيكيًا وعمومًا أغلى من فرن الأنبوب القياسي ذي الحجم المماثل.
إنتاجية العينة
الفرن ذو التحميل السفلي هو في الأساس نظام معالجة دفعات. تتطلب كل عملية تحميل العينة، وإغلاق الغرفة، وتشغيل العملية، والتبريد، والتفريغ.
على النقيض من ذلك، يمكن تكوين بعض أفران الأنبوب من أجل الإنتاج المستمر، حيث يتم تغذية المواد باستمرار عبر المنطقة الساخنة، مما يسمح بإنتاجية أعلى بكثير.
سلامة الغلاف الجوي
بينما توفر القبة ختمًا جيدًا، فإن تحقيق الفراغ الفائق أو النقاء الجوي الشديد الممكن في فرن أنبوبي أحادي متكامل ومحكم الإغلاق بالكامل يمكن أن يكون تحديًا هندسيًا أكبر. جودة إغلاق القبة عامل تصميم حاسم.
اتخاذ الخيار الصحيح لعمليتك
يجب أن يسترشد قرارك بمتطلبات درجة الحرارة والجو والإنتاجية الخاصة بعملك.
- إذا كان تركيزك الأساسي هو تحقيق درجات حرارة أعلى من 1500 درجة مئوية في بيئة غازية محددة: فإن تصميم التحميل السفلي أفضل، لأنه يحمي عناصر التسخين من التدهور ويمكّن من تحقيق هذه الظروف القصوى.
- إذا كان تركيزك الأساسي هو التسخين للأغراض العامة مع إعداد بسيط: غالبًا ما يوفر فرن الأنبوب التقليدي أفضل توازن بين الأداء والتسخين الموحد والفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو معالجة كميات كبيرة أو تدفق المواد المستمر: تم تصميم فرن أنبوبي مُعد خصيصًا لسير العمل هذا، بينما الفرن ذو التحميل السفلي هو نظام قائم على الدفعات.
في النهاية، يتطلب اختيار الفرن المناسب مطابقة القدرات الفريدة لتصميمه مع المتطلبات المحددة لتطبيقك.
جدول ملخص:
| الميزة | فرن التحميل السفلي | فرن الأنبوب القياسي |
|---|---|---|
| أقصى درجة حرارة | يتجاوز 1700 درجة مئوية | أقل عادةً، يعتمد على التصميم |
| التحكم في الغلاف الجوي | ممتاز للغازات التآكلية، يحمي العناصر | محدود بتعرض العناصر |
| انتظام درجة الحرارة | جيد، عن طريق التسخين الإشعاعي | ممتاز على طول الأنبوب |
| إنتاجية العينة | معالجة دفعات | يمكن أن يكون مستمرًا أو على دفعات |
| التكلفة | أعلى بسبب التعقيد | أقل، أكثر فعالية من حيث التكلفة |
| حالات الاستخدام المثالية | العمليات ذات درجة الحرارة العالية مع الأجواء التفاعلية | التسخين للأغراض العامة، الإنتاجية العالية |
هل تحتاج إلى فرن مصمم خصيصًا لتحدياتك ذات درجة الحرارة العالية؟ تتخصص KINTEK في الحلول المتقدمة مثل أفران التحميل السفلي، حيث تقدم تحكمًا دقيقًا في درجة الحرارة وحماية قوية للعناصر للبيئات الصعبة. بفضل قدراتنا العميقة في التخصيص والتصنيع الكامل داخل الشركة، نقدم أفران Muffle، وTube، وRotary، وVacuum & Atmosphere، وأنظمة CVD/PECVD لتلبية احتياجاتك التجريبية الفريدة. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز كفاءة وأداء مختبرك!
