ما هي المكونات الرئيسية للمكبس الساخن الفراغي؟ التحكم الرئيسي في درجة الحرارة والضغط والجو

في جوهره، المكبس الساخن الفراغي هو نظام متكامل مبني حول أربعة مكونات رئيسية. هذه المكونات هي غرفة الفراغ للتحكم في الجو، ونظام تسخين لتطبيق درجة حرارة دقيقة، وآلية ضغط لتطبيق القوة، ونظام تحكم لتنسيق العملية بأكملها. تعمل هذه المكونات معًا على تمكين المعالجة المتقدمة للمواد في ظل ظروف مدارة بإحكام.

المكبس الساخن الفراغي ليس مجرد آلة تقوم بالتسخين والضغط. إنه جهاز دقيق مصمم ليوفر لك تحكمًا مستقلاً في المتغيرات الأساسية الثلاثة لمعالجة المواد: درجة الحرارة، والضغط، والغلاف الجوي. إتقان تفاعلها هو المفتاح لتحقيق خصائص مواد متفوقة.

تحليل الأنظمة الأساسية

يخدم كل مكون من مكونات المكبس الساخن الفراغي غرضًا مميزًا ولكنه مترابط. يعد فهم كيفية عملها معًا أمرًا بالغ الأهمية لنجاح تكثيف المواد والربط الانتشار والتخليق.

نظام الفراغ: خلق بيئة نقية

تتم العملية بأكملها داخل غرفة فراغ محكمة الإغلاق. وظيفتها الأساسية هي إزالة الغازات الجوية مثل الأكسجين والنيتروجين.

هذا أمر بالغ الأهمية لأنه في درجات الحرارة العالية، يمكن أن تتفاعل هذه الغازات مع المادة، مما يسبب الأكسدة والتلوث، مما يقلل من جودة وأداء المنتج النهائي.

عن طريق إنشاء فراغ أو إعادة تعبئة بغاز خامل معين (مثل الأرجون)، يمكنك الحصول على تحكم مطلق في الغلاف الجوي للمعالجة، مما يضمن نقاء المواد.

نظام التسخين: توفير طاقة حرارية دقيقة

نظام التسخين مسؤول عن رفع درجة حرارة المادة إلى درجة الحرارة المطلوبة تمامًا للعملية. يجب أن يتم ذلك بتوحيد وتحكم استثنائيين.

طريقتان شائعتان هما التسخين بالمقاومة، حيث يمر التيار الكهربائي عبر عناصر الجرافيت أو المعدن المقاوم للحرارة، والتسخين بالحث، والذي يستخدم المجالات الكهرومغناطيسية لتسخين قطعة العمل أو مستقبل الجرافيت.

يؤثر اختيار طريقة التسخين على معدلات الارتفاع، ودرجة الحرارة القصوى، وتوحيد درجة الحرارة عبر المادة، مما يؤثر بشكل مباشر على اتساق النتيجة.

آلية الضغط: تطبيق قوة موحدة

تطبق آلية الضغط قوة ضغط متحكم فيها وموحدة على المادة. ويتحقق ذلك عادةً باستخدام كبش هيدروليكي أو كهروميكانيكي.

هذا الضغط المطبق ضروري لمهام مثل التلبيد (ضغط المسحوق في كتلة صلبة)، والربط الانتشار (ربط سطحين على المستوى الذري)، والقضاء على المسامية.

تضمن قدرة النظام على تطبيق ضغط دقيق والحفاظ عليه تكثيفًا متساويًا وروابط قوية وخالية من الفراغات في جميع أنحاء المادة.

نظام التحكم: عقل العملية

نظام التحكم هو الجهاز العصبي المركزي الذي يدمج ويدير المكونات الثلاثة الأخرى. يتكون من أجهزة استشعار، ووحدات تحكم منطقية قابلة للبرمجة (PLCs)، وواجهة مستخدم.

يراقب هذا النظام باستمرار مستويات درجة الحرارة والضغط والفراغ. ثم يقوم بضبط طاقة التسخين وقوة الكبش ومضخات التفريغ لاتباع وصفة معالجة مبرمجة مسبقًا.

تتيح أنظمة التحكم المتطورة دورات معقدة متعددة المراحل وتضمن أن تكون العملية قابلة للتكرار وموثوقة وآمنة من تشغيل إلى آخر.

اعتبارات التصميم والتشغيل الرئيسية

بينما المكونات الأساسية عالمية، فإن تنفيذها المحدد يتضمن مقايضات حاسمة تؤثر على الأداء والقدرة والتكلفة.

مقايضات طريقة التسخين

غالبًا ما يكون التسخين بالمقاومة أكثر فعالية من حيث التكلفة ويوفر توحيدًا ممتازًا في الغرف الكبيرة. ومع ذلك، فإن عناصر التسخين هي مواد استهلاكية تتطلب الاستبدال في النهاية.

يوفر التسخين بالحث معدلات تسخين سريعة للغاية ويمكن أن يصل إلى درجات حرارة أعلى. غالبًا ما يكون أكثر كفاءة في استخدام الطاقة ولكنه قد يكون أكثر تعقيدًا في التنفيذ لتوحيد تسخين الأجزاء غير المتماثلة.

سلامة الغرفة والتبريد

سلامة أختام غرفة الفراغ غير قابلة للتفاوض. أي تسربات تعرض التحكم في الغلاف الجوي للخطر ويمكن أن تدمر العملية.

علاوة على ذلك، تعد أنظمة تبريد المياه المتكاملة ميزة سلامة وتشغيل حاسمة. فهي تحمي جدران الغرفة والأختام والمكونات الداخلية من الحرارة الشديدة المتولدة، مما يضمن طول عمر النظام واستقراره.

تعقيد نظام التحكم

يؤثر مستوى الأتمتة وتسجيل البيانات بشكل مباشر على قابلية تكرار العملية. قد يدير النظام الأساسي نقاط الضبط فقط، بينما يمكن للنظام المتقدم تسجيل كل معلمة في الوقت الفعلي، مما يوفر بيانات حاسمة لضمان الجودة وتحسين العملية.

كيفية تطبيق هذا على هدفك

سيحدد هدفك الأساسي أي أداء للنظام هو الأكثر أهمية لتطبيقك.

• إذا كان تركيزك الأساسي على نقاء المواد ومنع التفاعلات: فإن المكون الأكثر أهمية هو نظام الفراغ، مما يضمن مستوى فراغ عالٍ ومعدل تسرب ضئيل.
• إذا كان تركيزك الأساسي على تحقيق أقصى كثافة أو رابطة مثالية: فإن المكونات الأكثر أهمية هي نظامي الضغط والتسخين، واللذين يجب أن يوفرا ضغطًا ودرجة حرارة موحدين للغاية.
• إذا كان تركيزك الأساسي على قابلية تكرار العملية والاعتماد: فإن المكون الأكثر أهمية هو نظام التحكم، والذي يجب أن يوفر تنفيذًا دقيقًا للوصفات وتسجيلًا شاملاً للبيانات.

في نهاية المطاف، يتمثل إتقان المكبس الساخن الفراغي في فهم والتحكم في التفاعل الديناميكي بين هذه الأنظمة الأساسية لتحقيق النتيجة المادية المرجوة.

جدول الملخص:

هل أنت مستعد لتعزيز معالجة المواد الخاصة بك بدقة؟ تتخصص KINTEK في حلول الأفران عالية الحرارة المتقدمة، بما في ذلك مكابس التفريغ الساخنة. بالاستفادة من البحث والتطوير الاستثنائي لدينا والتصنيع الداخلي، نقدم تخصيصًا عميقًا لتلبية احتياجاتك التجريبية الفريدة. يضمن خط إنتاجنا - الذي يضم أفران مافل وأنابيب ودوارة، وأفران فراغ وجو، وأنظمة CVD/PECVD - تحكمًا فائقًا في درجة الحرارة والضغط والجو للحصول على أفضل النتائج. لا تدع التلوث أو النتائج غير المتسقة تعيقك - اتصل بنا اليوم لمناقشة كيفية تصميم حل لمختبرك!

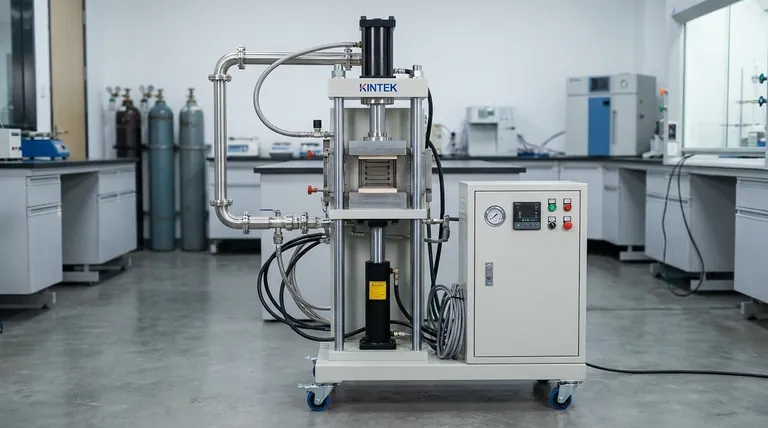

دليل مرئي
