ما هي الميزات الرئيسية لتصميم باب فرن الكتم؟ تأكد من تحقيق الإغلاق الأمثل والمتانة والسلامة

تم تصميم باب فرن الكتم ليكون أكثر من مجرد وسيلة للوصول. تشمل ميزاته التصميمية الرئيسية نظام إغلاق مزدوج الطبقات، وعادةً ما يكون حبلًا داخليًا من ألياف السيراميك وحلقة خارجية من مطاط السيليكون، محميًا بغلاف تبريد مائي من الفولاذ المقاوم للصدأ. ويكتمل ذلك بآلية قفل بعجلة يدوية متعددة النقاط لتوزيع متساوٍ للضغط ومفصلة مزدوجة متحركة تتكيف مع التمدد الحراري، مما يضمن إغلاقًا محكمًا باستمرار.

باب الفرن ليس مجرد غطاء؛ بل هو نظام حدود ديناميكي. ميزاته التصميمية هي حل مباشر لثلاثة تحديات أساسية: الحفاظ على بيئة داخلية مغلقة تمامًا، وضمان المتانة طويلة الأمد ضد الحرارة الشديدة، وضمان سلامة المشغل.

التحدي الأساسي: إغلاق بيئة ذات درجة حرارة عالية

يعتمد أداء فرن الكتم على قدرته على عزل الحجرة الداخلية. ويعد الباب النقطة الأكثر عرضة لفقدان الحرارة وتلوث الغلاف الجوي.

نظام الإغلاق مزدوج الطبقات

يستخدم التصميم مادتين مختلفتين لتحقيق إغلاق فائق. عادةً ما يكون الختم الداخلي عبارة عن حبل من ألياف السيراميك، يتم اختياره لمقاومته الفائقة للحرارة المواجهة للحجرة مباشرة.

أما الختم الخارجي فهو غالبًا حلقة من مطاط السيليكون. وعلى الرغم من أنها أقل مقاومة للحرارة، إلا أنها توفر إغلاقًا أكثر مرونة ومحكمًا للهواء ضد جسم الفرن، مما يمنع تسرب الغازات.

آلية القفل متعدد النقاط

لضمان فعالية الأختام، يجب أن يُغلق الباب بضغط متساوٍ تمامًا. وتحقق آلية تدوير العجلة اليدوية متعددة النقاط ذلك.

عندما يقوم المستخدم بتدوير العجلة اليدوية، يتم تفعيل نقاط قفل متعددة في وقت واحد حول محيط الباب. ويوزع هذا القوة الضاغطة بالتساوي، مما يضغط على الأختام دون إحداث فجوات.

تصميم المفصلة المتحركة

عندما يسخن الفرن، تتمدد مكوناته. المفصلة الصلبة قد تتسبب في التصاق الباب أو تكوين فجوات.

تسمح آلية المفصلة المزدوجة المتحركة للباب "بالطفو" قليلاً. ويمكنه التحرك أفقيًا وعموديًا مع التمدد الحراري لجسم الفرن، مما يضمن بقاء الختم محكمًا وآمنًا عند أي درجة حرارة.

ضمان المتانة والأداء طويل الأمد

الدورات الحرارية الشديدة لفرن الكتم تفرض ضغطًا هائلاً على مكوناته، وخاصة الباب.

الدور الحاسم للتبريد المائي

إن حلقة السيليكون الخارجية، على الرغم من أنها ممتازة لضيق الهواء، سوف تتدهور بسرعة بسبب الحرارة المشعة المنبعثة من الفرن.

يتم دمج غلاف تبريد مائي من الفولاذ المقاوم للصدأ في إطار الباب، حيث يتم تدوير الماء البارد. وهذا يزيل الحرارة بفعالية من منطقة الإغلاق، ويحمي حلقة السيليكون ويمد عمر خدمتها بشكل كبير.

مواد البناء القوية

يتم بناء الباب ومكوناته من مواد متينة مثل الفولاذ المقاوم للصدأ. وهذا يوفر السلامة الهيكلية اللازمة لتحمل الاستخدام المتكرر ويقاوم التآكل الذي يمكن أن يحدث في بيئات المختبرات.

إعطاء الأولوية لسلامة المشغل وسهولة الاستخدام

تتضمن أبواب الأفران الحديثة ميزات تحمي المستخدم وتسمح بمراقبة العملية.

مفتاح قفل الباب

هذه ميزة أمان حرجة. يقوم مفتاح القفل بقطع الطاقة عن عناصر التسخين تلقائيًا في اللحظة التي يُفتح فيها الباب. وهذا يمنع تعرض المستخدم لدرجات الحرارة العالية الخطرة داخل الحجرة.

نافذة المراقبة الزجاجية الكوارتزية

عادةً ما يتم بناء نافذة صغيرة، مصنوعة من الزجاج الكوارتزي بسبب استقراره الحراري العالي، في الباب. وهذا يسمح للمشغلين بمراقبة محتويات الفرن بصريًا دون فتح الباب وتعطيل درجة الحرارة والغلاف الجوي.

منافذ التهوية المدمجة

غالبًا ما يتضمن الباب أو جسم الفرن منفذ تهوية. وهذا يسمح بالإطلاق المتحكم فيه للغازات الناتجة أثناء العملية أو يمكن استخدامه لإدخال غلاف جوي محدد إلى الحجرة.

فهم المفاضلات

في حين أن ميزات الأبواب المتقدمة تحسن الأداء، إلا أنها تأتي مع اعتبارات معينة.

التعقيد مقابل البساطة

يوفر الباب المزود بغلاف تبريد مائي وأقفال متعددة النقاط ومفصلات متحركة أداءً فائقًا. ومع ذلك، فإنه يضيف أيضًا تكاليف ونقاط صيانة، مثل إدارة خطوط المياه. التصميمات الأبسط أقل تكلفة ولكنها توفر إغلاقًا ومتانة أقل جودة.

قيود مواد الختم

تصميم الختم المزدوج فعال للغاية ولكنه يعتمد كليًا على نظام التبريد المائي ليعمل. يمكن أن يؤدي فشل دوران المياه إلى تدهور سريع في حلقة السيليكون الخارجية، مما يعرض الغلاف الجوي للفرن للخطر.

حجم النافذة مقابل فقدان الحرارة

على الرغم من أن نافذة المراقبة مفيدة، إلا أنها تمثل أيضًا نقطة لفقدان الحرارة. توفر النافذة الأكبر رؤية أفضل ولكنها قد تخلق بقعة باردة طفيفة على السطح الداخلي للباب، مما يؤثر قليلاً على توحيد درجة الحرارة في تلك المنطقة المحددة.

اتخاذ الخيار الصحيح لتطبيقك

يعد تقييم تصميم الباب أمرًا أساسيًا لاختيار الفرن المناسب لاحتياجاتك.

• إذا كان تركيزك الأساسي هو التحكم في الغلاف الجوي عالي النقاء: ابحث عن باب مزود بأختام مزدوجة وقفل متعدد النقاط ومفصلة متحركة لضمان أحكم إغلاق ممكن.
• إذا كان تركيزك الأساسي هو المتانة في درجات الحرارة العالية: إعطاء الأولوية لباب الفرن المزود بغلاف تبريد مائي مدمج لحماية الأختام وضمان عمر خدمة طويل.
• إذا كان تركيزك الأساسي هو سلامة التشغيل وسهولة الاستخدام: تأكد من أن الباب يشتمل على مفتاح قفل الطاقة ونافذة مراقبة واضحة كميزات غير قابلة للتفاوض.

يتيح لك فهم هذه المبادئ التصميمية تقييم جودة وملاءمة أهم جزء متحرك في الفرن.

جدول الملخص:

قم بترقية مختبرك باستخدام حلول أفران درجات الحرارة العالية المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم للمختبرات المتنوعة أفران كتم وأنابيب ودوارة ومفرغة وأفران غلاف جوي موثوقة وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق توافقًا دقيقًا مع متطلباتك التجريبية الفريدة، مما يوفر إغلاقًا ومتانة وسلامة فائقة للحصول على أفضل النتائج. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز عملياتك وكفاءتك!

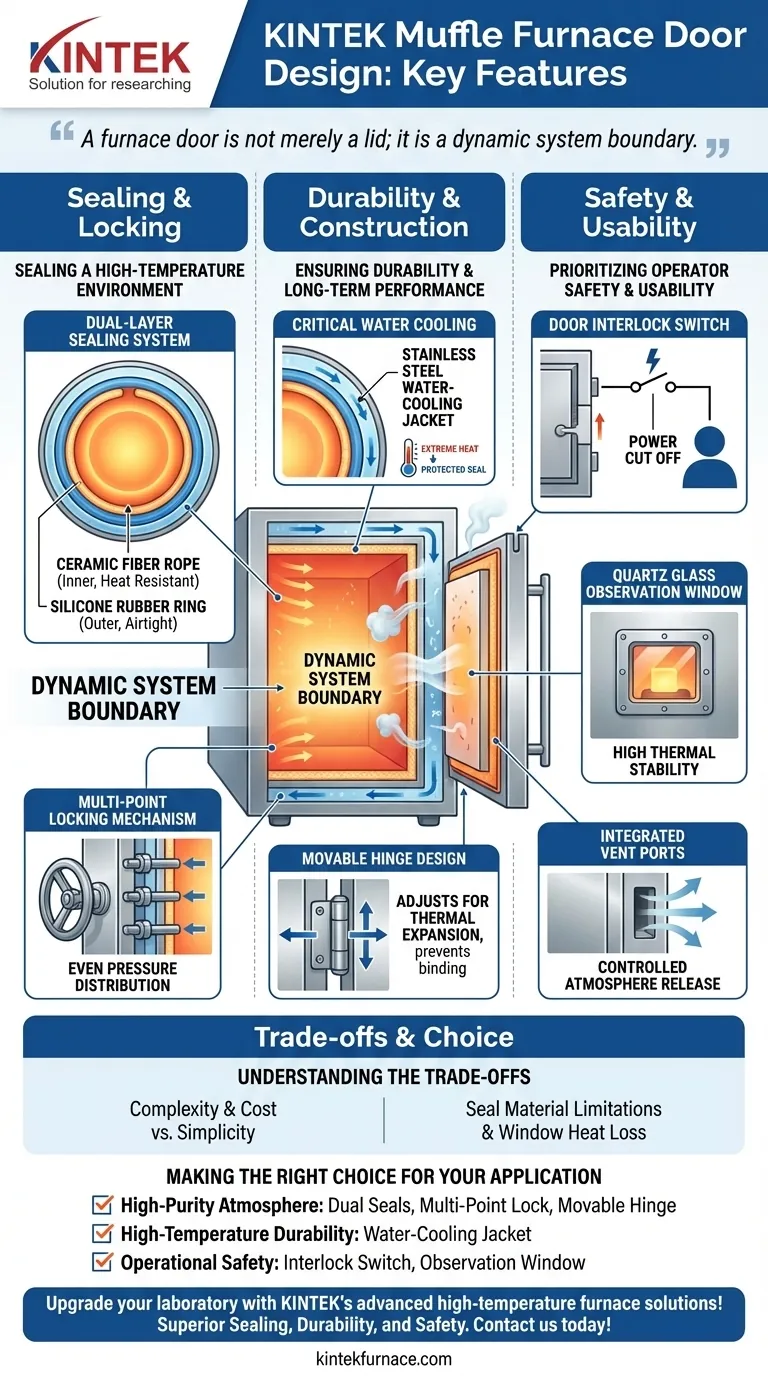

دليل مرئي
