في جوهرها، يتم تحديد أفران الكوتقة بمجموعة محددة من المواصفات التقنية التي تحدد أدائها وتطبيقها. يشمل ذلك عادةً درجة حرارة قصوى تتراوح من 900 درجة مئوية إلى أكثر من 1400 درجة مئوية، وأحجام داخلية للغرفة مثل 4x4x9 بوصة، ووحدة تحكم رقمية بنظام PID توفر دقة في درجة الحرارة تبلغ حوالي ±5 درجات مئوية. غالبًا ما تكون متطلبات الطاقة في حدود 220 فولت تيار متردد عند 20 أمبير، مع استخدام مجسات من النوع J أو النوع K لقياس درجة الحرارة.
إن فهم مواصفات فرن الكوتقة لا يتعلق بحفظ الأرقام. بل يتعلق بترجمة تلك الأرقام إلى قدرات أداء — وتحديداً، القدرة على تحقيق بيئة تسخين دقيقة وموحدة وخالية من التلوث لمادتك أو عمليتك المحددة.
تشريح فرن الكوتقة: شرح المواصفات الرئيسية
فرن الكوتقة هو نظام من المكونات المتفاعلة. لاختيار الفرن المناسب، يجب أن تفهم كيف تساهم كل مواصفة في النتيجة النهائية.
نطاق درجة الحرارة القصوى
المواصفة الأهم على الإطلاق هي أقصى درجة حرارة يمكن تحقيقها. هذا يحدد التطبيقات التي يكون الفرن مناسبًا لها.
تتكون فئات درجات الحرارة الشائعة من درجة الحرارة المحيطة إلى 900 درجة مئوية، أو 1200 درجة مئوية، أو 1400 درجة مئوية، مع نماذج متخصصة تصل إلى 1700-1800 درجة مئوية. تحدد عناصر التسخين، المصنوعة غالبًا من مواد مثل كانثال (Kanthal) أو النيكل والكروم، هذا الحد الأعلى.
حجم الغرفة والحجم
تحدد هذه المواصفة مساحة العمل القابلة للاستخدام داخل الفرن، مما يؤثر بشكل مباشر على حجم العينة والإنتاجية.
تشمل الأحجام النموذجية لطاولة العمل 4 × 4 × 9 بوصات، و 5 × 5 × 10 بوصات، و 6 × 6 × 12 بوصة. تتوفر أيضًا نماذج صناعية أكبر للعمليات ذات السعة الأعلى.
التحكم في درجة الحرارة والدقة
التحكم الدقيق هو ما يضمن نتائج قابلة للتكرار وموثوقة. تعتمد الأفران الحديثة على وحدات تحكم رقمية متطورة لإدارة درجة الحرارة.
تستخدم معظم الأفران عالية الجودة وحدة تحكم PID (التناسبية-التكاملية-المشتقة). يقوم هذا النظام بتوقع تغيرات درجة الحرارة بذكاء لمنع تجاوز النقطة المحددة، مما يضمن الاستقرار.
ابحث عن دقة محددة تبلغ ±5 درجات مئوية أو أفضل و دقة تبلغ 1 درجة مئوية. هذا يعني أن الفرن يمكنه الحفاظ على درجة حرارة مستهدفة بأقل قدر من الانحراف.
"الكوتقة" (Muffle): بناء الغرفة والعزل
الميزة المميزة لفرن الكوتقة هي غرفته، التي تعزل العينة عن عناصر التسخين. هذا يمنع التلوث من نواتج الاحتراق أو تلف الإشعاع المباشر.
تُصنع الغرفة عادةً من السيراميك المعزول، الذي يوفر احتفاظًا ممتازًا بالحرارة. يتم عزل الهيكل الخارجي بألياف سيراميكية عالية الكثافة أو صوف زجاجي لزيادة الكفاءة الحرارية والحفاظ على سلامة الجزء الخارجي عند اللمس.
المجسات (Sensors) والازدواج الحراري (Thermocouples)
للتحكم في درجة الحرارة، يجب على الفرن قياسها أولاً بدقة. يتم ذلك باستخدام ازدواج حراري. يتم مطابقة نوع المستشعر مع نطاق درجة حرارة الفرن. تعتبر المزدوجات الحرارية من النوع J شائعة للنطاقات الأقل، بينما تستخدم المزدوجات الحرارية من النوع K لدرجات الحرارة الأعلى (أعلى من حوالي 1200 درجة مئوية).
متطلبات الطاقة والتركيب
هذا اعتبار عملي لتخطيط المنشأة. أحد المواصفات الشائعة هو 220 فولت تيار متردد، طاقة أحادية الطور، يتطلب دائرة 20 أمبير.
تحقق دائمًا من الجهد والتيار المحددين المطلوبين للنموذج، حيث يمكن أن يختلف هذا بشكل كبير حسب الحجم والمنطقة (على سبيل المثال، 110 فولت في أمريكا الشمالية مقابل 220-240 فولت في أماكن أخرى).
فهم المفاضلات
يتضمن اختيار الفرن الموازنة بين الأولويات المتنافسة. إن إدراك هذه المفاضلات أمر بالغ الأهمية لاتخاذ قرار مستنير.
درجة الحرارة مقابل التكلفة
درجات الحرارة القصوى الأعلى أكثر تكلفة. يتطلب الوصول إلى درجات حرارة تزيد عن 1400 درجة مئوية عناصر تسخين ومزدوجات حرارية ومواد عزل أكثر تقدمًا، وكلها تزيد من تكلفة الوحدة بشكل كبير.
الحجم مقابل التوحيد (Uniformity)
في حين أن الغرفة الأكبر تسمح بمعالجة المزيد من العينات، فإنها تمثل أيضًا تحديًا أكبر للحفاظ على توحيد درجة حرارة مثالي. للتطبيقات التي تتطلب أن تكون كل عينة عند درجة الحرارة نفسها بالضبط، قد تحتاج إلى التحقق من توحيد الفرن الأكبر أو اختيار طراز أصغر.
قابلية البرمجة مقابل البساطة
جهاز تحكم بسيط مع نقطة ضبط درجة حرارة واحدة سهل التشغيل. ومع ذلك، يسمح وحدة تحكم PID القابلة للبرمجة بملفات تسخين معقدة تحتوي على خطوات متعددة ومنحدرات (معدل التسخين) وفترات تثبيت (وقت النقع). هذا ضروري لمعالجة المواد المتقدمة ولكنه يضيف تعقيدًا.
اتخاذ الخيار الصحيح لتطبيقك
استخدم هدفك الأساسي لتوجيه اختيارك عبر المواصفات الرئيسية.
- إذا كان تركيزك الأساسي هو الرماد الروتيني أو التجفيف أو المعالجة الحرارية الأساسية: يكون الفرن القياسي بنطاق يتراوح من 900 درجة مئوية إلى 1200 درجة مئوية ووحدة تحكم PID بسيطة كافيًا عادةً وفعالًا من حيث التكلفة.
- إذا كان تركيزك الأساسي هو أبحاث علوم المواد أو علم المعادن: فمن المحتمل أنك ستحتاج إلى فرن قادر على الوصول إلى 1400 درجة مئوية أو أعلى مع وحدة تحكم قابلة للبرمجة بالكامل لتنفيذ دورات معالجة حرارية دقيقة متعددة المراحل.
- إذا كان تركيزك الأساسي هو مراقبة الجودة ذات الإنتاجية العالية: أعط الأولوية لحجم غرفة أكبر لتلبية احتياجات السعة الخاصة بك، ولكن تأكد من أن مواصفات توحيد درجة الحرارة الخاصة به تلبي التفاوت المطلوب لبروتوكول الاختبار الخاص بك.
من خلال فهم كيفية ترجمة هذه المواصفات التقنية إلى أداء وظيفي، يمكنك اختيار الأداة المناسبة للمهمة بثقة.
جدول الملخص:
| المواصفات | النطاق النموذجي / التفاصيل |
|---|---|
| درجة الحرارة القصوى | من 900 درجة مئوية إلى 1400 درجة مئوية+ (تصل إلى 1800 درجة مئوية للنماذج المتخصصة) |
| حجم الغرفة | 4x4x9 بوصات، 5x5x10 بوصات، 6x6x12 بوصة (لطاولة العمل) |
| التحكم في درجة الحرارة | وحدة تحكم PID رقمية بدقة ±5 درجات مئوية ودقة 1 درجة مئوية |
| عناصر التسخين | كانثال (Kanthal) أو نيكل-كروم |
| المجسات | مزدوجات حرارية من النوع J أو النوع K |
| متطلبات الطاقة | 220 فولت تيار متردد، 20 أمبير (تختلف حسب الطراز والمنطقة) |
| بناء الغرفة | سيراميك معزول بعزل من الألياف السيراميكية أو الصوف الزجاجي |
هل أنت مستعد لتعزيز إمكانيات مختبرك بفرن كوتقة مخصص؟ في KINTEK، نستغل البحث والتطوير المتميز والتصنيع الداخلي لتوفير حلول أفران متقدمة عالية الحرارة مصممة خصيصًا لتلبية احتياجاتك الفريدة. تشمل مجموعتنا من المنتجات أفران الكوتقة، والأنابيب، والأفران الدوارة، وأفران التفريغ والغلاف الجوي، وأنظمة CVD/PECVD، وكلها تتميز بقدرة عميقة وقوية على التخصيص لتلبية المتطلبات التجريبية الدقيقة. سواء كنت تعمل في علوم المواد، أو علم المعادن، أو مراقبة الجودة، يمكننا مساعدتك في تحقيق تسخين فائق وخالٍ من التلوث. اتصل بنا اليوم لمناقشة مشروعك والحصول على حل مخصص!

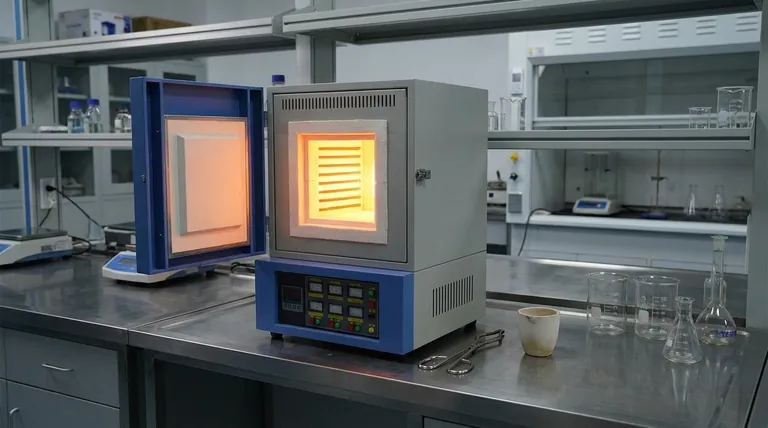

دليل مرئي
