في جوهره، تكمن وظيفة نظام التحكم في درجة الحرارة في فرن الصندوق في تنظيم درجة الحرارة الداخلية بدقة وفقًا لخطة محددة مسبقًا. إنه يعمل كدماغ للفرن، حيث يراقب الحرارة باستمرار ويعدلها لضمان معالجة المواد في ظل ظروف حرارية دقيقة.
الغرض الحقيقي للنظام ليس مجرد جعل الفرن ساخنًا، بل تنفيذ وصفة حرارية محددة – التحكم في معدل التسخين، والمدة عند درجة حرارة محددة، وملف التبريد – لتحقيق التغييرات المرغوبة في خصائص المادة.
كيف يعمل نظام التحكم في درجة الحرارة
يعمل النظام على حلقة تغذية راجعة مستمرة، وهي محادثة بين الاستشعار، واتخاذ القرار، والتنفيذ. تضمن هذه العملية أن درجة الحرارة التي تحددها هي درجة الحرارة التي تختبرها مادتك بالفعل.
استشعار درجة الحرارة
تبدأ العملية بمستشعر، غالبًا ما يكون مزدوجًا حراريًا (ثيرموكوبل)، يوضع داخل غرفة الفرن. يقيس هذا الجهاز درجة الحرارة المحيطة ويحول قراءة الطاقة الحرارية هذه إلى إشارة كهربائية صغيرة.
دور جهاز التحكم
يتم إرسال هذه الإشارة الكهربائية إلى وحدة التحكم في درجة الحرارة. تتمثل المهمة الأساسية لوحدة التحكم في مقارنة إشارة درجة الحرارة في الوقت الفعلي من المزدوج الحراري بدرجة الحرارة المطلوبة، والمعروفة باسم نقطة الضبط (setpoint).
غالبًا ما تستخدم الأفران الحديثة وحدات تحكم متطورة (مثل PID أو PLC أو شاشة تعمل باللمس) يمكن برمجتها بدورات حرارية متعددة الخطوات.
تنظيم عناصر التسخين
بناءً على الفرق بين درجة الحرارة الفعلية ونقطة الضبط، تتخذ وحدة التحكم قرارًا. ثم تقوم بضبط كمية الطاقة الكهربائية الموصلة إلى عناصر التسخين المبطنة لجدران الفرن، إما بزيادة الطاقة لرفع درجة الحرارة أو تقليلها للحفاظ على درجة الحرارة أو خفضها.
الغرض: من الحرارة الخام إلى المعالجة الدقيقة
إن توليد الحرارة ببساطة أمر سهل؛ أما التحكم فيها بدقة فهو ما يجعل فرن الصندوق أداة حاسمة للعلوم والصناعة. ونظام التحكم هو ما يمكن هذه الدقة.
تحقيق استقرار درجة الحرارة
الهدف الأساسي هو الحفاظ على درجة حرارة مستقرة. بالنسبة لعمليات مثل التلدين أو التقادم، فإن الحفاظ على درجة حرارة معينة لساعات دون تقلب كبير أمر بالغ الأهمية لتحقيق التغيرات المعدنية المقصودة.
ضمان تجانس درجة الحرارة
تساعد أنظمة التحكم المتقدمة على ضمان توزيع الحرارة بالتساوي في جميع أنحاء الغرفة. يعد تجانس درجة الحرارة هذا أمرًا حيويًا لضمان حصول دفعة كاملة من الأجزاء، أو مكون كبير واحد، على نفس المعالجة الحرارية بالضبط من البداية إلى النهاية.
تمكين الدورات القابلة للبرمجة
تكمن القوة الحقيقية لأنظمة التحكم الحديثة في قابليتها للبرمجة. فهي تسمح للمستخدمين بتعريف ملفات تسخين معقدة، مثل الارتفاع السريع إلى درجة حرارة واحدة، ثم الاحتفاظ الطويل (أو "النقع")، يليه مرحلة تبريد بطيئة ومتحكم بها. وهذا ضروري لعمليات مثل التلبيد وتصنيع السيراميك المتقدم.
فهم المقايضات والمزالق
تعتمد فعالية الفرن بالكامل على جودة نظام التحكم الخاص به. قد يؤدي أي عطل في أي جزء من الحلقة إلى تعريض نتائجك للخطر.
استشعار غير دقيق لدرجة الحرارة
يعتمد النظام بأكمله على المزدوج الحراري. إذا كان المستشعر غير معاير بشكل جيد، أو متدهور، أو غير موضوع بشكل صحيح، فإن وحدة التحكم ستنظم درجة حرارة خاطئة، مما يؤدي إلى معالجة غير متناسقة أو فاشلة للمواد.
تجاوز و تذبذب وحدة التحكم (Overshoot and Undershoot)
قد تقوم وحدة تحكم أساسية ببساطة بتشغيل وإيقاف الحرارة، مما يتسبب في تأرجح درجة الحرارة فوق وتحت نقطة الضبط. تتوقع وحدة تحكم PID (التناسبية-التكاملية-التفاضلية) الأكثر تقدمًا هذه التقلبات وتجري تعديلات أدق للطاقة، وتحافظ على درجة الحرارة بدقة أكبر بكثير.
تأثير على خصائص المواد
يؤدي التحكم غير المتناسق في درجة الحرارة مباشرة إلى نتائج غير متناسقة للمواد. يمكن أن يكون اختلاف بضع درجات فقط هو الفرق بين مكون فولاذي مُقسّى بشكل صحيح ومكون هش، أو سيراميك مُلبد بالكامل وآخر مسامي ضعيف. يؤدي نقص الدقة إلى تقويض تكرارية العملية.
اتخاذ الخيار الصحيح لعمليتك
يُمكّنك فهم نظام التحكم من اختيار المعدات المناسبة وتشخيص المشكلات. يحدد تطبيقك مستوى التحكم الذي تحتاجه.
- إذا كان تركيزك الأساسي هو قابلية التكرار والمواد عالية القيمة: لا غنى عن نظام مزود بمزدوج حراري معاير ووحدة تحكم PID أو PLC قابلة للبرمجة للحصول على نتائج متناسقة.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية البسيطة أو الحرق: قد تكون وحدة تحكم أساسية تحافظ على نطاق عام لدرجة الحرارة كافية، ولكنك تضحي بالدقة.
- إذا كان تركيزك الأساسي هو تطوير المواد المعقدة: فأنت بحاجة إلى وحدة تحكم متعددة الأقسام وقابلة للبرمجة بالكامل تتيح دورات حرارية دقيقة وقابلة للتكرار لاختبار وإنشاء خصائص مواد جديدة.
إن إتقان نظام التحكم في درجة الحرارة يمنحك تحكمًا مباشرًا في الخصائص النهائية لموادك.
جدول الملخص:
| الوظيفة | المكون الرئيسي | الغرض |
|---|---|---|
| استشعار درجة الحرارة | المزدوج الحراري (ثيرموكوبل) | يقيس درجة الحرارة المحيطة ويحولها إلى إشارة كهربائية |
| التحكم في درجة الحرارة | وحدة تحكم PID/PLC | تقارن درجة الحرارة الفعلية بنقطة الضبط وتعدل الطاقة لعناصر التسخين |
| تنظيم الحرارة | عناصر التسخين | تطبيق أو تقليل الحرارة بناءً على قرارات وحدة التحكم للحفاظ على درجة الحرارة المطلوبة |
| تنفيذ العملية | الدورات القابلة للبرمجة | تتيح ملفات حرارية معقدة لتغييرات دقيقة في خصائص المواد |
هل أنت مستعد للارتقاء بالمعالجة الحرارية لمختبرك بدقة؟ تستفيد KINTEK من البحث والتطوير الاستثنائيين والتصنيع الداخلي لتقديم حلول أفران متقدمة ذات درجات حرارة عالية، بما في ذلك أفران Muffle، الأنبوبية، الدوارة، التفريغ والجو، وأنظمة CVD/PECVD. بفضل قدرات التخصيص العميق القوية، نقوم بتصميم منتجاتنا لتلبية احتياجاتك التجريبية الفريدة—ضمان نتائج متسقة وكفاءة معززة. تواصل معنا اليوم لمناقشة كيف يمكننا دعم تطبيقاتك المحددة!

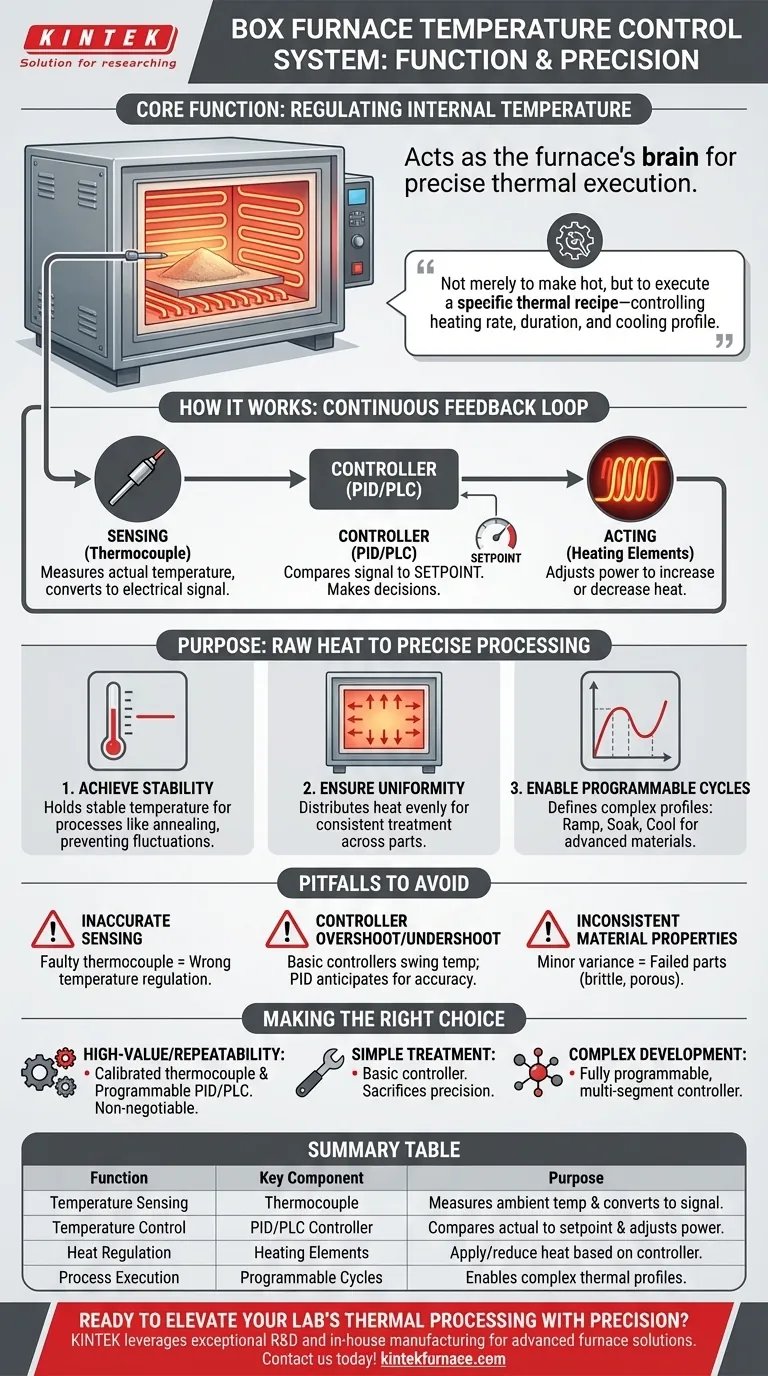

دليل مرئي
