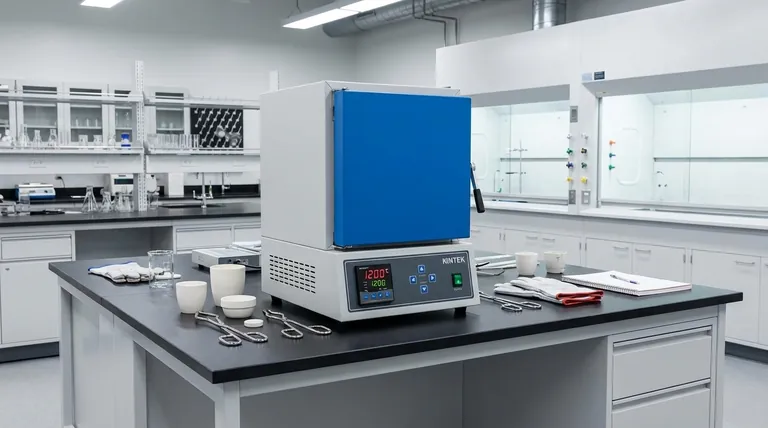

في جوهره، فرن الكتمان (muffle furnace) هو فرن ذو شكل صندوقي يعمل بدرجة حرارة عالية. خاصيته التشغيلية المميزة هي استخدام حجرة داخلية معزولة - "الكتمان" - لتسخين المواد بشكل موحد دون أي اتصال مباشر من عناصر التسخين الكهربائية أو المنتجات الثانوية للاحتراق. وهذا يضمن الحفاظ على النقاوة الكيميائية للعينة طوال العملية.
الخلاصة الهامة هي أن قيمة فرن الكتمان لا تكمن فقط في قدرته على الوصول إلى درجات حرارة عالية، بل في تصميمه الأساسي للعزل. هذا يمنع تلوث العينة، مما يجعله أداة لا غنى عنها للتطبيقات التي لا يمكن التفاوض فيها على سلامة المواد وتكرارية العملية.
كيف يحقق فرن الكتمان تسخينًا دقيقًا وخاليًا من الملوثات
لفهم عمله، يجب أن تنظر إلى مكوناته الرئيسية وكيف تتفاعل لخلق بيئة حرارية مُتحكم بها. التصميم بسيط بشكل أنيق ولكنه فعال للغاية.
الكتمان (Muffle): حجرة داخلية معزولة
الـ "muffle" هو قلب الفرن. إنه حجرة منفصلة ومغلقة، مصنوعة عادة من السيراميك أو مواد حرارية أخرى، تحتفظ بالعينة.
تنتقل الحرارة إلى هذه الحجرة من خلال الإشعاع الحراري والحمل الحراري من مصدر الحرارة الخارجي. طريقة التسخين غير المباشرة هذه هي التي تمنع التلوث من الوقود أو عناصر التسخين المتدهورة.
مصدر الحرارة: عناصر كهربائية أو مواقد غاز
يتم توفير الطاقة لتسخين الكتمان من مصدر خارجي.
تستخدم معظم الأفران الحديثة على نطاق المختبر عناصر تسخين كهربائية عالية المقاومة (مصنوعة من مواد مثل كانثال أو النيكل والكروم) التي تحيط بالكتمان. قد تستخدم بعض النماذج الصناعية مواقد الغاز الطبيعي أو البروبان.
نظام التحكم: عقل العملية
درجة الحرارة الدقيقة ليست اختيارية؛ إنها متطلب أساسي. يتم إدارة ذلك بواسطة نظام تحكم متطور.
يقوم مستشعر درجة الحرارة (مثل المزدوج الحراري من النوع J) بقياس درجة الحرارة الداخلية للحجرة باستمرار.
يتم تغذية هذه البيانات إلى وحدة تحكم PID (تناسبية-تكاملية-تفاضلية). تتحكم هذه الوحدة بذكاء في طاقة عناصر التسخين (غالبًا عبر مرحل الحالة الصلبة أو SSR) للحفاظ على درجة الحرارة المحددة بدقة استثنائية، مما يقلل من التجاوز والتقلب.
العزل: زيادة الكفاءة والسلامة
للوصول إلى درجات حرارة تتجاوز 1600 درجة مئوية (2900 درجة فهرنهايت) والحفاظ عليها، يجب أن يكون الهيكل بأكمله معزولًا بشدة.
تُستخدم مواد مثل الطوب الحراري وبطانيات الصوف الخزفي أو الزجاجي عالية الكثافة. يضمن هذا العزل أقصى كفاءة حرارية، ويحافظ على الغلاف الخارجي آمنًا للمس، ويساهم في درجات حرارة مستقرة وموحدة داخل الحجرة.
الخصائص التشغيلية الرئيسية
يؤدي التصميم الفيزيائي للفرن مباشرة إلى فوائده التشغيلية الأساسية.
القدرة على العمل في درجات حرارة عالية
تم تصميم أفران الكتمان لتطبيقات الحرارة العالية، مع نطاقات تشغيل نموذجية تتراوح من 800 درجة مئوية إلى 1600 درجة مئوية، وبعض النماذج المتخصصة تصل إلى 1800 درجة مئوية أو أعلى.
تجانس استثنائي في درجة الحرارة
نظرًا لأن الحرارة تشع إلى الداخل من جميع جوانب الكتمان، تحقق الحجرة توزيعًا موحدًا للغاية لدرجة الحرارة. هذا أمر بالغ الأهمية لضمان حصول العينة بأكملها على نفس المعاملة، مما يؤدي إلى نتائج اختبار دقيقة وقابلة للتكرار.
عملية معالجة الدفعات
صُممت هذه الأفران لمعالجة الدفعات. تُحمّل المواد من خلال باب واحد، وتبقى ثابتة طوال دورة التسخين والتبريد بأكملها، ثم يتم تفريغها. هذه العملية البسيطة تجعلها سهلة الاستخدام والصيانة.
نقاوة العينة وسلامتها
هذه هي أهم خاصية. من خلال عزل العينة عن مصدر الحرارة، يمنع الفرن أي تفاعلات كيميائية أو تلوث، وهو أمر ضروري للكيمياء التحليلية (مثل الترميد)، وأبحاث علوم المواد، ومراقبة الجودة.
فهم المفاضلات
على الرغم من قوته، لا يعد فرن الكتمان الحل الشامل لجميع احتياجات التسخين. تتطلب الموضوعية الاعتراف بحدوده.
معالجة الدفعات مقابل المعالجة المستمرة
دورة التحميل-التسخين-التفريغ الأساسية تجعل أفران الكتمان غير مناسبة بطبيعتها لخطوط الإنتاج ذات الحجم الكبير والمستمر. لهذه التطبيقات، سيكون فرن الأنفاق أو السيور الناقلة أكثر ملاءمة.
معدلات التسخين والتبريد
نفس العزل الثقيل الذي يوفر الاستقرار الحراري يمنح الفرن أيضًا كتلة حرارية كبيرة. هذا يعني أن العديد من النماذج قد تستغرق وقتًا طويلاً للوصول إلى درجة الحرارة المطلوبة، والأهم من ذلك، للبرودة قبل إزالة العينات بأمان.
التحكم في الجو
يعمل فرن الكتمان القياسي بوجود هواء عادي. بينما تم تجهيز بعض النماذج المتقدمة بـ أبواب محكمة الغلق ومنافذ لإدخال الغازات الخاملة (مثل النيتروجين أو الأرجون)، إلا أن هذه ليست ميزة افتراضية. إذا كنت تحتاج إلى جو محدد ومتحكم فيه، فيجب عليك التأكد من أن النموذج الذي تختاره يدعمه.
هل فرن الكتمان هو الأداة المناسبة لتطبيقك؟
يعتمد اختيارك بالكامل على هدفك المحدد.
- إذا كان تركيزك الأساسي على اختبار المواد أو تحليلها: يوفر التسخين الموحد والخالي من الملوثات نتائج دقيقة للغاية وقابلة للتكرار مطلوبة للترميد أو التحليل الوزني أو دراسة خصائص المواد.
- إذا كان تركيزك الأساسي على المعالجة الحرارية للأجزاء الصغيرة: يعد التحكم الدقيق في درجة الحرارة وعملية الدفعة مثاليين لعمليات مثل التلدين، التصليد، التقسية، أو تلبيد المكونات في المختبر أو ورشة عمل صغيرة.
- إذا كان تركيزك الأساسي على الإنتاج بكميات كبيرة ومستمرة: طبيعة دفعة فرن الكتمان غير فعالة؛ يجب عليك التحقق من فرن ناقل أو فرن نفق مصمم للإنتاج المستمر.
إن فهم هذه المبادئ الأساسية للعزل والتحكم يمكّنك من الاستفادة من فرن الكتمان لغرضه المقصود بدقة وثقة.
جدول الملخص:
| الخاصية | الوصف |
|---|---|
| الشكل | فرن ذو شكل صندوقي مع حجرة داخلية معزولة |
| نطاق درجة الحرارة | من 800 درجة مئوية إلى 1600 درجة مئوية، وما يصل إلى 1800 درجة مئوية في النماذج المتخصصة |
| طريقة التسخين | غير مباشرة عبر الإشعاع الحراري والحمل الحراري |
| الفائدة الرئيسية | يمنع تلوث العينة، ويضمن النقاوة |
| نوع التشغيل | معالجة دفعات للعينات الثابتة |
| نظام التحكم | وحدة تحكم PID مع مستشعرات حرارة للدقة |
