في جوهر الأمر، يُعد تحقيق التفريغ الفائق الارتفاع في فرن مختبري عملية من مرحلتين. يستخدم النظام أولاً مضخة ميكانيكية "للتقريب" لإزالة الجزء الأكبر من الهواء من الغرفة. بمجرد إنشاء هذا التفريغ الأولي، تتولى مضخة تفريغ ثانوية عالية التفريغ، مثل مضخة الانتشار أو المضخة الجزيئية، مهمة التقاط جزيئات الغاز المتناثرة المتبقية والوصول إلى مستويات الضغط المنخفضة جدًا المطلوبة.
لا تستطيع مضخة واحدة أن تعمل بكفاءة عبر نطاق الضغط الهائل من الغلاف الجوي إلى التفريغ الفائق الارتفاع. الحل هو شراكة ضرورية: مضخة أساسية للقيام بالعمل الشاق ومضخة ثانوية للمهمة المتخصصة للغاية المتمثلة في إنشاء تفريغ شبه مثالي.
الرحلة ذات المرحلتين إلى التفريغ الفائق الارتفاع
إن تحقيق بيئة شبه خالية من الجسيمات ليس مجرد عملية شفط بسيطة. بل يتطلب تقنيات مختلفة، كل منها مُحسّن لنطاق معين من كثافة الغاز.
المرحلة الأولى: مضخة التقريب
الخطوة الأولى هي إزالة الجزء الأكبر من الغلاف الجوي من غرفة الفرن المحكمة الغلق. هذه هي مهمة المضخة الأساسية، التي غالبًا ما تُسمى مضخة "التقريب".
صُممت هذه المضخات الميكانيكية لتحريك كميات كبيرة من الغاز عند ضغوط عالية نسبيًا. إنها تخفض الضغط في الغرفة من الضغط الجوي إلى مستوى تفريغ أساسي أو "تقريبي"، عادةً حوالي 10 باسكال.
عند هذه النقطة، تنخفض كفاءة المضخة بشكل كبير لأنه لا يوجد عدد كافٍ من جزيئات الغاز لكي يعمل عملها الميكانيكي بفعالية. لقد خلقت الظروف الأولية الضرورية للمرحلة التالية.
المرحلة الثانية: مضخة التفريغ العالي
بعد الانتهاء من العمل الشاق، تتولى المضخة الثانوية المهمة. تعمل هذه المضخات، مثل مضخات الانتشار أو المضخات التوربينية الجزيئية، على مبادئ فعالة عند ضغوط منخفضة جدًا.
تستخدم مضخة الانتشار نفثات من بخار الزيت الساخن "لدفع" جزيئات الغاز الشاردة نحو مخرج، بينما تستخدم مضخة التوربينية الجزيئية سلسلة من الشفرات الدوارة عالية السرعة لضرب الجزيئات وتوجيهها خارج الغرفة.
هذه المضخة الثانوية هي التي تخفض الضغط من مستوى التفريغ التقريبي إلى نطاق التفريغ الفائق الارتفاع (UHV)، ليصل إلى 7×10⁻⁴ باسكال.
لماذا يعتبر التفريغ الفائق الارتفاع حرجًا للمهمة
تبرر الجهود الكبيرة والتعقيد المطلوب لتحقيق UHV الحاجة المطلقة لبيئة معالجة نقية.
القضاء على الأكسدة والتلوث
عند الضغط الجوي العادي، تكون الغازات المتفاعلة مثل الأكسجين وفيرة وستتفاعل على الفور مع سطح المادة، خاصة عند درجات الحرارة العالية.
تعمل بيئة UHV على إزالة هذه الغازات المتفاعلة بفعالية، مما يمنع الأكسدة غير المرغوب فيها والتلوث السطحي الذي قد يضر بخصائص المادة.
تمكين معالجة المواد الحساسة
للتطبيقات المتقدمة، تعد النقاء أمرًا بالغ الأهمية. حتى عدد قليل من الذرات الغريبة يمكن أن يغير أداء المنتج النهائي.
تتطلب عمليات مثل تلدين رقائق أشباه الموصلات أو تخليق السبائك شديدة الحساسية بيئة UHV لضمان عدم تلف الخصائص الهيكلية والإلكترونية للمادة بسبب الشوائب المحيطة.
فهم المقايضات والحقائق
في حين أن تقنية فرن UHV قوية، إلا أنها تأتي مع تعقيدات متأصلة يجب إدارتها. هذه القدرة هي مقايضة بين الأداء وتكلفة التشغيل.
تكاليف معدات أعلى
إن تضمين المضخات الثانوية المتطورة، ووحدات التحكم المتقدمة، والأختام عالية الدقة يجعل أنظمة UHV أكثر تكلفة بكثير من أفران التفريغ أو الأجواء القياسية.
أوقات ضخ أطول
إن الوصول إلى التفريغ الفائق الارتفاع هو عملية تقل فيها العوائد. إن إزالة آثار الغاز النهائية من الغرفة وأسطحها الداخلية هي عملية بطيئة ومنهجية يمكن أن تضيف وقتًا طويلاً لكل دورة تشغيلية.
صيانة معقدة
المضخات والصمامات والأختام التي تحافظ على UHV هي مكونات دقيقة. تتطلب صيانة متخصصة ومنتظمة لمنع التسربات والتأكد من أن النظام يمكن أن يصل باستمرار إلى الضغط المستهدف.
اتخاذ الخيار الصحيح لهدفك
يحدد مستوى التفريغ المطلوب تمامًا حساسية مادتك وعمليتك.
- إذا كان تركيزك الأساسي على المعالجة الحرارية الأساسية أو إزالة الغازات: قد يكون نظام أبسط وأكثر فعالية من حيث التكلفة يستخدم مضخة تقريب ميكانيكية فقط كافيًا.
- إذا كان تركيزك الأساسي على معالجة أشباه الموصلات أو تخليق المواد الحساسة: فإن نظامًا ثنائي المرحلة مزودًا بمضخة تفريغ ثانوية عالية التفريغ لا غنى عنه لضمان نقاء وسلامة نتائجك.
إن فهم هذا النهج التدريجي يمكّنك من اختيار المعدات المناسبة لضمان نجاح عملك.
جدول الملخص:
| المرحلة | نوع المضخة | الوظيفة | نطاق الضغط |
|---|---|---|---|
| 1 | مضخة التقريب | تزيل الغلاف الجوي الكثيف | من 101,325 باسكال إلى ~10 باسكال |
| 2 | مضخة التفريغ العالي | تلتقط جزيئات الغاز المتبقية | من ~10 باسكال إلى 7×10⁻⁴ باسكال |
هل أنت مستعد لرفع مستوى قدرات مختبرك باستخدام حلول تفريغ دقيقة؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتقديم أنظمة أفران عالية الحرارة متقدمة، بما في ذلك أفران التفريغ والأجواء وأنظمة CVD/PECVD. تضمن تخصيصاتنا العميقة أنها تلبي احتياجاتك التجريبية الفريدة لتطبيقات التفريغ الفائق الارتفاع. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا أن تعزز معالجة المواد لديك وتدفع الابتكار!

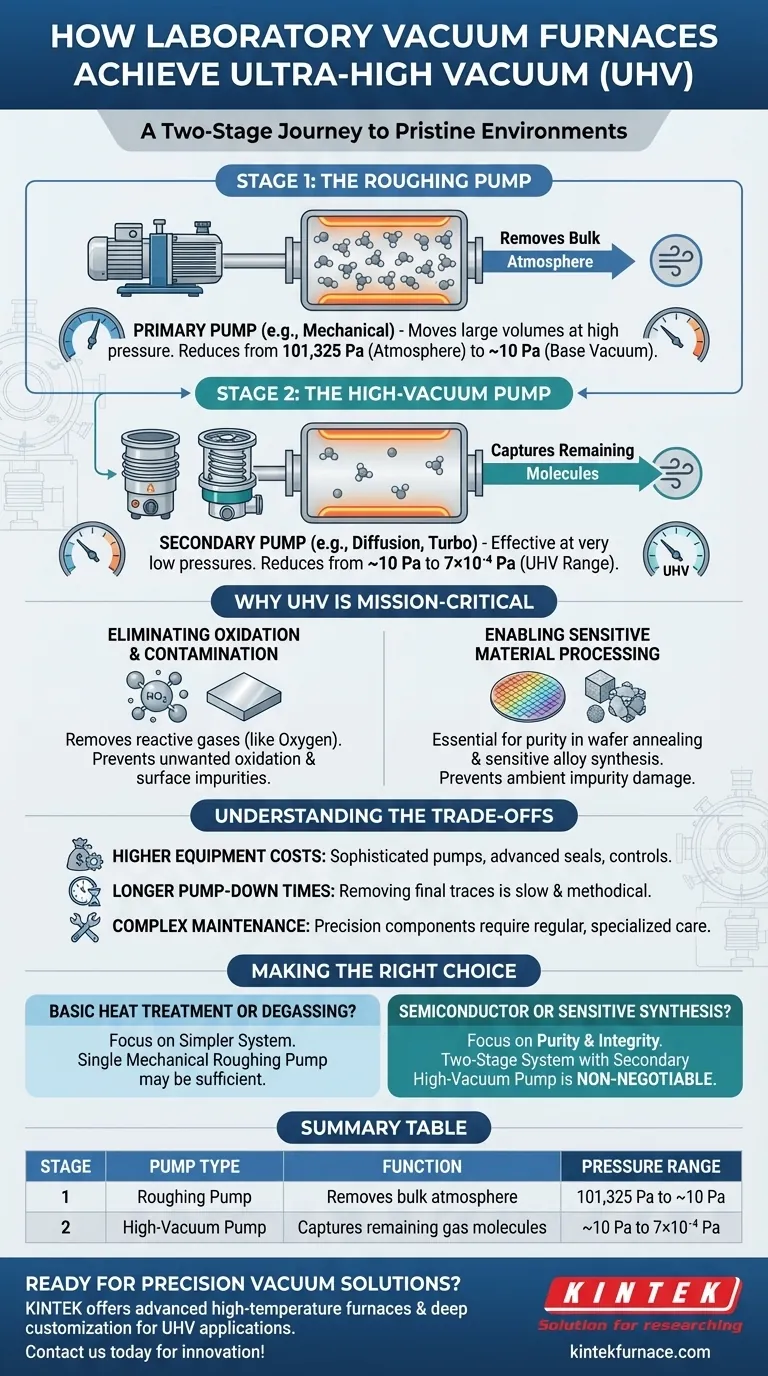

دليل مرئي
