كيف تحقق أفران الأنبوب تحكمًا دقيقًا في درجة الحرارة؟ أطلق العنان للمعالجة الموثوقة بدرجة الحرارة العالية

في جوهرها، تحقق أفران الأنبوب الحديثة تحكمًا دقيقًا في درجة الحرارة من خلال نظام تغذية راجعة مغلق ومتطور. يقيس هذا النظام باستمرار درجة الحرارة الداخلية بواسطة مستشعر، ويقارنها بنقطة الضبط المطلوبة، ويستخدم وحدة تحكم ذكية لضبط الطاقة الموردة إلى عناصر التسخين الكهربائية بدقة متناهية، مما يضمن الاستقرار والتوحيد.

إن دقة فرن الأنبوب ليست نتيجة لمكون واحد، بل هي نتيجة الاتصال المستمر وعالي السرعة بين أجزائه الثلاثة الرئيسية: مستشعر درجة الحرارة (العيون)، ووحدة التحكم PID (الدماغ)، وعناصر التسخين (العضلات).

المكونات الأساسية للتحكم في درجة الحرارة

لفهم كيفية تحقيق الدقة، يجب علينا أولاً النظر إلى المكونات الفردية التي تعمل بالتنسيق. يلعب كل جزء دورًا مميزًا وحاسمًا في حلقة التغذية الراجعة.

المستشعر: عيون النظام

يتم وضع مستشعر درجة الحرارة، وهو في الغالب مزدوج حراري، داخل أنبوب الفرن أو بالقرب منه جدًا. وظيفته الوحيدة هي توفير قياس دقيق وفي الوقت الفعلي لدرجة الحرارة الداخلية للفرن.

هذا التدفق المستمر للبيانات هو "التغذية الراجعة" في حلقة التحكم، يخبر النظام بما يحدث فعلاً مقابل ما يفترض أن يحدث.

وحدة التحكم: دماغ العملية

تعتبر وحدة التحكم في درجة الحرارة المركز الذكي للنظام. تستخدم الأفران الحديثة بشكل شبه عالمي وحدة تحكم PID (تناسبية-تكاملية-تفاضلية).

تستقبل وحدة التحكم هذه قراءة درجة الحرارة من المستشعر وتقارنها بنقطة الضبط المستهدفة. ثم تحسب الكمية الدقيقة من الطاقة التي تحتاجها عناصر التسخين.

• التناسبية (P): تتفاعل مع الفرق الحالي بين نقطة الضبط ودرجة الحرارة الفعلية. كلما زاد الخطأ، زادت الطاقة المطبقة.
• التكاملية (I): تصحح الأخطاء الماضية. تنظر إلى الخطأ المتراكم بمرور الوقت للتخلص من عدم الدقة الصغيرة والمستقرة التي قد تفوتها المدة التناسبية.
• التفاضلية (D): تتنبأ بالأخطاء المستقبلية من خلال تحليل معدل تغير درجة الحرارة، مما يمنع النظام من تجاوز نقطة الضبط.

عناصر التسخين: العضلات

تستخدم الأفران الحديثة عناصر تسخين كهربائية عالية الحرارة مصنوعة من مواد مثل الموليبدينوم، أو التنغستن، أو الجرافيت. وهي أكثر قابلية للتحكم بكثير من طرق الاحتراق القديمة.

تدير وحدة التحكم PID التيار الكهربائي المتدفق إلى هذه العناصر مباشرةً. من خلال إجراء آلاف التعديلات الدقيقة في الدقيقة، يمكنها توفير الكمية الدقيقة من الطاقة اللازمة للحفاظ على درجة حرارة ثابتة، غالبًا بتوحيد قدره ±1 درجة مئوية.

تقنيات متقدمة لتعزيز التوحيد

للتطبيقات التي تتطلب أعلى مستوى من الدقة، يتم تعزيز التحكم القياسي بتصاميم نظام أكثر تقدمًا.

التسخين متعدد المناطق

بدلاً من عنصر تسخين كبير واحد، تُبنى بعض الأفران باستخدام مناطق تسخين متعددة يتم التحكم فيها بشكل مستقل مرتبة على طول الأنبوب.

تحتوي كل منطقة على مستشعر خاص بها وحلقة تحكم PID. يتيح ذلك للنظام التعويض عن فقدان الحرارة عند أطراف الأنبوب، مما يخلق منطقة مسطحة موحدة بشكل استثنائي في المركز أو حتى إنشاء تدرج حراري دقيق لعمليات متخصصة.

جو الفرن والضغط

تتكامل أنظمة التحكم أيضًا مع مضخات التفريغ ووحدات التحكم في تدفق الغاز. على الرغم من أنها لا تتحكم مباشرة في درجة الحرارة، إلا أن الحفاظ على مستوى تفريغ معين أو جو غاز خامل أمر بالغ الأهمية.

يمنع هذا التفاعلات الكيميائية غير المرغوب فيها ويضمن أن انتقال الحرارة داخل الأنبوب متسق ويمكن التنبؤ به، وهو أمر ضروري لتحقيق نتائج موثوقة في التطبيقات الحساسة مثل لحام مكونات الفضاء الجوي أو تلبيد الزرعات الطبية.

فهم المقايضات والقيود

حتى أكثر الأنظمة تقدمًا تخضع لقيود مادية. فهم هذه القيود هو المفتاح لتحقيق نتائج قابلة للتكرار حقًا.

التأخر الحراري والتجاوز

هناك تأخير متأصل بين تغير درجة حرارة عنصر التسخين ووصول عينتك إلى نفس درجة الحرارة. وهذا هو التأخر الحراري.

قد يؤدي ضبط وحدة تحكم PID بشكل سيء إلى التعويض المفرط عن هذا التأخر، مما يتسبب في ارتفاع درجة الحرارة فوق نقطة الضبط (التجاوز) قبل أن تستقر. الضبط الصحيح أمر بالغ الأهمية لكل من السرعة والاستقرار.

أهمية وضع المستشعر

تعرف وحدة التحكم درجة الحرارة فقط في الموقع الدقيق لمستشعرها. إذا كان المستشعر بعيدًا عن عينتك، فقد تختلف درجة الحرارة التي تتعرض لها عينتك عن درجة الحرارة المعروضة على الشاشة.

بالنسبة للعمليات الحرجة، فإن وضع المزدوج الحراري أقرب ما يمكن إلى العينة ضروري لدقة العملية الحقيقية.

تأثير الحمل الحراري

عينة كبيرة وكثيفة (حمل حراري مرتفع) ستمتص كمية كبيرة من الطاقة ويمكن أن تخلق نقاطًا باردة داخل الفرن. يجب أن يعمل نظام التحكم بجد أكبر لتوفير طاقة كافية لتسخين الحمل بشكل موحد مع الحفاظ على نقطة الضبط.

اتخاذ الخيار الصحيح لعمليتك

يعتمد التكوين المثالي للفرن بالكامل على هدفك الأساسي.

• إذا كان تركيزك الأساسي هو أقصى توحيد لدرجة الحرارة: اختر فرنًا بثلاث مناطق تسخين على الأقل، ويفضل أن يكون أكثر، يتم التحكم فيها بشكل مستقل.
• إذا كان تركيزك الأساسي هو التسخين والتبريد السريع: ابحث عن نظام عزل حراري منخفض الكتلة ووحدة تحكم PID مضبوطة جيدًا ومصممة لمعدلات تدرج عالية.
• إذا كان تركيزك الأساسي هو نقاء العملية وقابلية التكرار: أعطِ الأولوية لنظام متكامل مع تحكم دقيق في الغلاف الجوي (فراغ أو غاز) بالإضافة إلى التحكم في درجة الحرارة متعدد المناطق.

في النهاية، يمكن أن يمنحك فهم مبادئ التحكم هذه القدرة على اختيار الأداة المناسبة وتصميم عملية تقدم نتائج دقيقة وموثوقة وعالية الجودة.

جدول الملخص:

حسّن عمليات معالجة درجات الحرارة العالية في مختبرك باستخدام حلول KINTEK الدقيقة! من خلال الاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، نقدم أفران أنابيب متقدمة، وأفران كابينة، وأفران دوارة، وأفران تفريغ وجو، وأنظمة CVD/PECVD مصممة خصيصًا لتطبيقات الفضاء، والطب، والبحث. تضمن قدرتنا القوية على التخصيص العميق تلبية متطلباتك التجريبية الفريدة بموثوقية وكفاءة. اتصل بنا اليوم لمناقشة كيف يمكن لحلول أفران درجات الحرارة العالية لدينا تعزيز نتائجك!

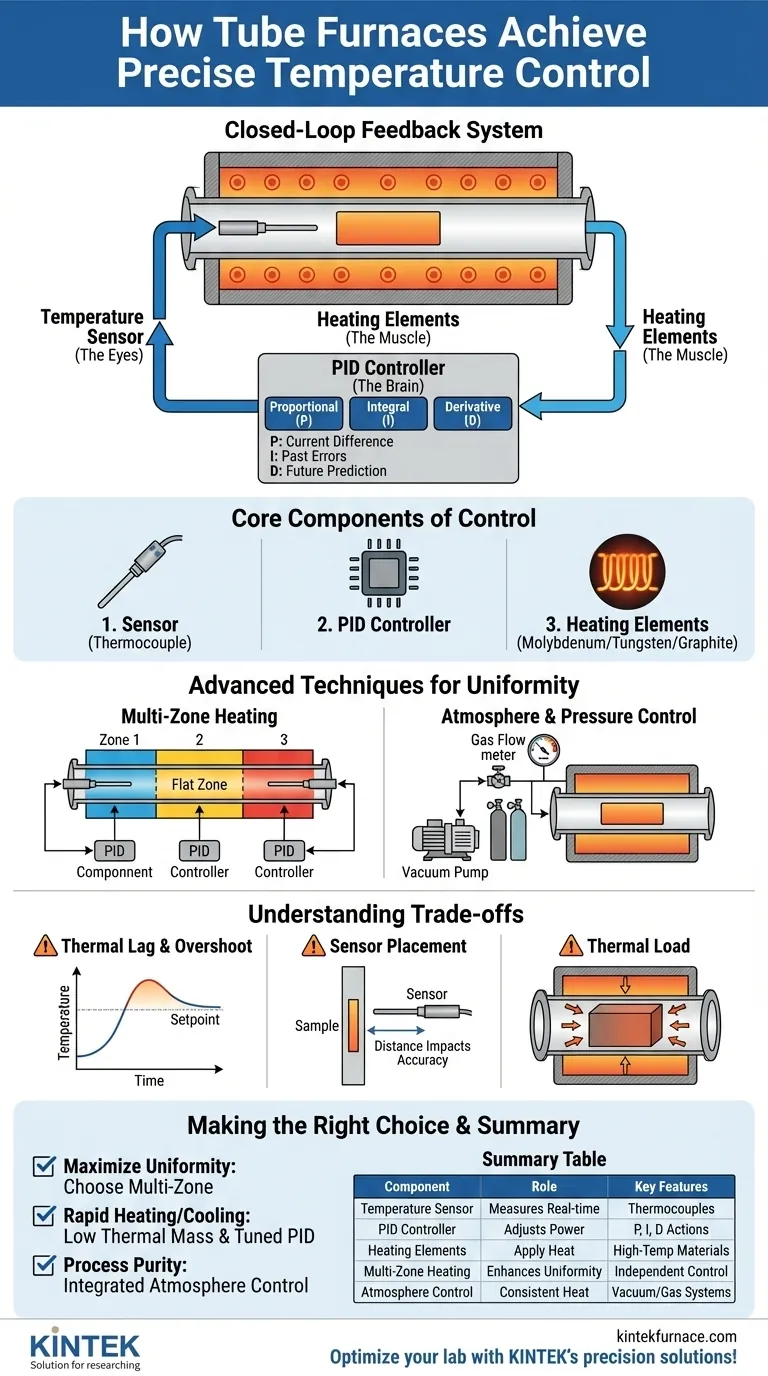

دليل مرئي
