كيف يتم تحقيق الإغلاق والتحكم في الغلاف الجوي في فرن أنبوبي؟ تحكم في بيئات الغاز الدقيقة لمختبرك

في جوهره، يتم تحقيق الإغلاق والتحكم في الغلاف الجوي في الفرن الأنبوبي عن طريق عزل الأنبوب المعالج ميكانيكيًا عن الهواء الخارجي باستخدام نظام شفة إغلاق متخصص. يسمح لك هذا النظام بإزالة الغلاف الجوي المحيط أولاً، عادةً باستخدام مضخة تفريغ، ثم إدخال غاز محدد ومتحكم به لإنشاء البيئة الدقيقة المطلوبة لعمليتك.

المبدأ الأساسي ليس مجرد إغلاق الأنبوب، بل إنشاء بيئة متحكم بها ومعزولة تمامًا. يتم تحقيق ذلك باستخدام شفاه ميكانيكية لإغلاق أطراف الأنبوب، ومضخة تفريغ لإزالة الهواء غير المرغوب فيه، ونظام توصيل غاز لإدخال جو نقي ومحدد.

تشريح التحكم في الغلاف الجوي

لفهم كيفية تحقيق جو متحكم به، من الضروري النظر إلى المكونات الرئيسية والدور الذي يلعبه كل منها في النظام.

شفة الإغلاق: حارس البوابة

تعتبر شفة الإغلاق المصنوعة من الفولاذ المقاوم للصدأ هي المكون الأكثر أهمية. وهي مصممة لإنشاء ختم محكم للهواء في أحد طرفي الأنبوب الفرني أو كليهما، والذي عادة ما يكون مصنوعًا من الكوارتز أو السيراميك مثل الكوراندوم.

تم تصميم هذه الشفاه بدقة لتثبيت الأنبوب، وغالبًا ما تستخدم حلقات O-ring أو حشوات أخرى لضمان اتصال محكم بالمكنسة الكهربائية. هذا الختم الميكانيكي هو ما يفصل ماديًا بيئة العملية الداخلية عن العالم الخارجي.

نظام التفريغ: إنشاء لوح فارغ

تتضمن الشفة منفذًا متصلاً بمضخة تفريغ. الخطوة الأولى في معظم العمليات ذات الغلاف الجوي المتحكم به هي إخلاء الأنبوب، وإزالة الهواء المحيط (الأكسجين، النيتروجين، الرطوبة، إلخ).

يعمل إنشاء التفريغ كـ "إعادة ضبط"، مما يضمن أن الغازات الوحيدة الموجودة هي تلك التي أدخلتها عمدًا. هذه الخطوة حاسمة للعمليات الحساسة للأكسدة أو التلوث.

نظام مدخل الغاز: تحديد البيئة

تتميز الشفة أيضًا بمدخل غاز واحد أو أكثر. من خلال هذه المنافذ، يمكنك إدخال غاز معين أو خليط غازي من مصدر خارجي.

يتيح لك ذلك إنشاء أجواء مختلفة، مثل:

• خامل: استخدام الأرجون (Ar) أو النيتروجين (N2) لمنع أي تفاعلات كيميائية.
• اختزالي: استخدام الهيدروجين (H2) أو أول أكسيد الكربون (CO) لإزالة الأكسجين من مادة.
• مؤكسد: استخدام الأكسجين النقي (O2) لعمليات الأكسدة المتحكم بها.

الأنبوب الفرني: وعاء التفاعل

الأنبوب نفسه، بينما يحتوي على التجربة، هو جزء من نظام التحكم. يتم اختيار المادة - سواء زجاج الكوارتز أو السيراميك - بناءً على درجة الحرارة المطلوبة وتوافقها الكيميائي مع غاز العملية والمواد التي يتم تسخينها.

اعتبارات رئيسية ومخاطر محتملة

تحقيق جو مثالي هو لعبة دقة. يمكن أن يؤدي إغفال صغير إلى تعريض تجربة بأكملها للخطر.

سلامة الختم أمر بالغ الأهمية

النقطة الأكثر شيوعًا للفشل هي الختم غير الصحيح. يجب شد الشفاه بالتساوي، ويجب أن تكون حلقات O-ring نظيفة، ومثبتة بشكل صحيح، وغير تالفة. حتى تسرب مجهري يمكن أن يسمح بدخول الهواء إلى الأنبوب، مما يلوث الغلاف الجوي.

التوافق المادي

يجب عليك التأكد من أن غاز العملية ومواد العينة لن تتفاعل مع أو تحلل الأنبوب الفرني عند درجات حرارة عالية. على سبيل المثال، قد تكون بعض الغازات التفاعلية غير مناسبة لأنبوب الكوارتز وتتطلب سيراميكًا أكثر متانة مثل الألومينا.

نقاء الغاز ومعدل التدفق

يعتمد نجاح عمليتك على نقاء الغاز الذي تدخله. استخدم مصادر غاز عالية النقاء وتأكد من أن خطوط التوصيل نظيفة. يجب أيضًا التحكم في معدل التدفق للحفاظ على ضغط إيجابي ومنع ارتداد الهواء.

اتخاذ القرار الصحيح لعمليتك

يجب أن يملي هدفك التجريبي المحدد نهجك في التحكم في الغلاف الجوي.

• إذا كان تركيزك الأساسي هو منع الأكسدة: هدفك هو إزاحة كل الأكسجين عن طريق إخلاء الأنبوب أولاً ثم إعادة ملئه بغاز خامل مثل الأرجون أو النيتروجين.
• إذا كان تركيزك الأساسي هو إنشاء بيئة اختزالية: يجب عليك إدخال غاز اختزالي، مثل خليط الهيدروجين، لإزالة الأكاسيد بنشاط من عينتك أثناء عملية التسخين.
• إذا كان تركيزك الأساسي هو تحقيق أقصى نقاء: فإن دورة إخلاء الغرفة وتطهيرها بغاز خامل عدة مرات ضرورية قبل إنشاء جو العملية النهائي.

في النهاية، التحكم في الغلاف الجوي يدور حول إنشاء وحماية بيئة مثالية ومعزولة بشكل منهجي لنجاح عمليتك.

جدول الملخص:

ارفع مستوى قدرات مختبرك مع حلول أفران KINTEK المتقدمة لدرجات الحرارة العالية! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم للمختبرات المتنوعة أنظمة تحكم دقيقة في الغلاف الجوي. تشمل مجموعة منتجاتنا أفران الأنابيب، وأفران الكتم، والأفران الدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، وكلها مدعومة بتخصيص عميق قوي لتلبية احتياجاتك التجريبية الفريدة. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين عمليات الإغلاق والجو لديك للحصول على نتائج فائقة!

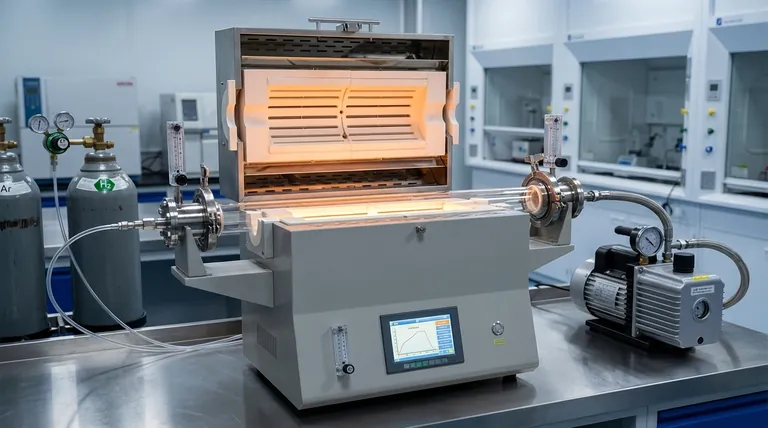

دليل مرئي
