في جوهره، فرن التفريغ هو نظام من المكونات المتكاملة المصممة لتسخين المواد في بيئة خاضعة للرقابة وخالية من الغلاف الجوي. الميزات الرئيسية هي حجرة التفريغ التي تحتوي على العملية، ونظام تسخين عالي الحرارة، ونظام مضخة تفريغ متعدد المراحل لإزالة الهواء، ونظام تبريد سريع، ونظام تحكم دقيق لإدارة الدورة بأكملها. تعمل هذه العناصر معًا لمنع الأكسدة والتلوث، مما يتيح معالجة متفوقة للمواد.
فرن التفريغ ليس مجرد أداة لتطبيق الحرارة؛ إنه جهاز لإنشاء بيئة نقية بشكل استثنائي. الميزة المحددة هي التفريغ نفسه، الذي يسمح بالعمليات المعدنية التي يستحيل تحقيقها في وجود الهواء.

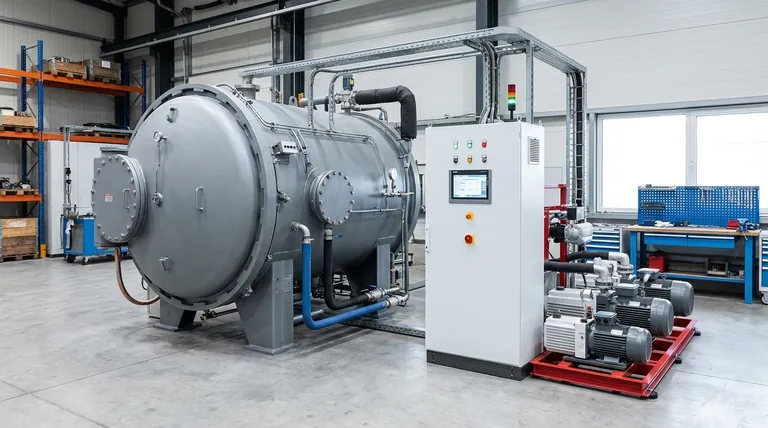

تشريح فرن التفريغ
يبدأ فهم فرن التفريغ بأنظمته الخمسة الحرجة. تم تصميم كل منها لتحقيق الموثوقية والدقة في ظل الظروف القصوى.
حجرة التفريغ
حجرة التفريغ هي الوعاء المغلق حيث تتم العملية بأكملها. وهي عادةً ما تكون هيكلًا مزدوج الجدران ومبردًا بالمياه ومصنوعًا من فولاذ عالي القوة.
يضمن هذا الهيكل القوي أن تتمكن الحجرة من تحمل ضغط الغلاف الجوي الخارجي الهائل عند سحب تفريغ عميق في الداخل، بينما يحافظ الغلاف المائي على برودة الجدران الخارجية وسلامتها.
نظام التسخين
يقع نظام التسخين داخل الحجرة، وهو مصمم لدرجات الحرارة العالية والتجانس الحراري. غالبًا ما تُصنع عناصر التسخين من مواد مثل الجرافيت أو الموليبدينوم أو التنغستن، ويتم اختيارها لقدرتها على العمل في درجات حرارة تتجاوز غالبًا 2000 درجة مئوية.
غالبًا ما يتم ترتيب هذه العناصر لتوفير إشعاع حراري بزاوية 360 درجة، مما يضمن تسخين الحمولة بالتساوي من جميع الجوانب والقضاء على النقاط الساخنة. تُستخدم ألياف الكربون عالية الجودة وورق الجرافيت المرن كعزل للاحتفاظ بالحرارة وتحسين كفاءة الطاقة.
نظام مضخة التفريغ
هذا هو قلب القدرة الفريدة للفرن. نظام مضخة التفريغ يزيل الهواء والغازات الأخرى من الحجرة قبل وأثناء عملية التسخين.
يتكون عادةً من مضخات متعددة تعمل على مراحل لتحقيق مستوى التفريغ المطلوب، مما يقضي بفعالية على الأكسجين والغازات الأخرى المتفاعلة التي قد تلوث المادة أو تؤكسدها عند درجات حرارة عالية.
نظام التبريد
بعد دورة التسخين، غالبًا ما تحتاج المواد إلى التبريد بسرعة وبشكل موحد. يقوم نظام التبريد بذلك عن طريق إعادة ملء الحجرة بغاز خامل عالي النقاء، مثل النيتروجين أو الأرجون.
تقوم مروحة قوية بتدوير هذا الغاز عبر المنطقة الساخنة وعلى مبادل حراري مبرد بالمياه، مما يزيل الحرارة من الحمولة بسرعة وبشكل يمكن التحكم فيه.
نظام التحكم
نظام التحكم هو عقل العملية، حيث يدمج جميع المكونات الأخرى. يستخدم مستشعرات دقيقة لدرجة الحرارة والضغط لأتمتة دورة التسخين والتبريد بأكملها.
يضمن هذا التكرار الفائق للعملية، ويقوم بتنفيذ وصفات معقدة بخطوات متعددة، ويسجل جميع البيانات لضمان الجودة والشهادة.
فهم المفاضلات وخيارات التصميم
ليست كل أفران التفريغ متساوية. تؤدي قرارات التصميم الرئيسية إلى تغيير أساسي في أداء الفرن وقدراته وملاءمته لمهمة معينة.
تصميم الجدار البارد مقابل الجدار الساخن
هذا هو أهم فرق في التصميم. تكاد تكون الأفران الحديثة عالية الأداء حصريًا بتصميمات الجدار البارد.
في فرن الجدار البارد، يتم احتواء عناصر التسخين والعزل داخل حجرة التفريغ المبردة بالمياه. يؤدي هذا إلى عزل الحرارة في "المنطقة الساخنة"، مما يسمح بدرجات حرارة تشغيل أعلى بكثير، ودورات تسخين وتبريد أسرع، وتجانس فائق لدرجة الحرارة.
تكوين التحميل
يمكن تصميم الأفران للتحميل الأفقي، حيث يتم إدخال الأجزاء من الأمام، أو للتحميل الرأسي، حيث يتم إنزال الأجزاء من الأعلى. يعتمد الاختيار كليًا على شكل وحجم ومتطلبات مناولة الأجزاء التي تتم معالجتها.
السلامة والتكرار (الاحتياطي)
نظرًا لدرجات الحرارة والضغوط القصوى المعنية، تعتبر السلامة ذات أهمية قصوى. تعتبر ميزات مثل أقفال إيقاف التشغيل التلقائي على باب الفرن قياسية.
علاوة على ذلك، غالبًا ما تحتوي أنظمة الدعم الحرجة على تكرار مدمج. على سبيل المثال، يمكن استخدام خزان مياه مرتفع لتوفير مياه تبريد طارئة عن طريق الجاذبية في حالة انقطاع التيار الكهربائي أو فشل المضخة، مما يمنع التلف الكارثي للسدادات وجسم الفرن.
اختيار الخيار الصحيح لهدفك
يتطلب اختيار فرن التفريغ مطابقة ميزاته مع هدفك المعدني المحدد.
- إذا كان تركيزك الأساسي هو أقصى درجات النقاء للسبائك الحساسة: أعطِ الأولوية لفرن بنظام مضخة تفريغ عالي الأداء ومتعدد المراحل وتصميم مثبت للجدار البارد.
- إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة: قم بتقييم الأفران ذات أنظمة تبريد الغاز القوية للحصول على أقصر دورات ممكنة وفكر في تصميمات الأفران المستمرة.
- إذا كان تركيزك الأساسي هو تكرار العملية للأجزاء الفضائية أو الطبية: فأنت بحاجة إلى نظام تحكم متطور وقابل للبرمجة مع إمكانيات شاملة لتسجيل البيانات وإعداد التقارير.
في نهاية المطاف، يحول فرن التفريغ المواد عن طريق التحكم الدقيق في المتغيرين الأكثر أساسية: درجة الحرارة والبيئة.
جدول الملخص:
| الميزة | الوصف | الفائدة الرئيسية |
|---|---|---|
| حجرة التفريغ | وعاء مغلق مبرد بالمياه لعزل العملية | يمنع الأكسدة والتلوث |
| نظام التسخين | عناصر عالية الحرارة (مثل الجرافيت، الموليبدينوم) لتسخين موحد | يتيح تحكمًا دقيقًا في درجة الحرارة حتى 2000 درجة مئوية+ |
| نظام مضخة التفريغ | مضخات متعددة المراحل لإزالة الهواء والغازات | يخلق بيئة نقية وخالية من الغلاف الجوي |
| نظام التبريد | إعادة ملء بالغاز الخامل مع مبادل حراري لتبريد سريع | يضمن دورات تبريد موحدة وسريعة |
| نظام التحكم | مستشعرات مؤتمتة لإدارة درجة الحرارة والضغط | يضمن تكرار العملية وتسجيل البيانات |
