باختصار، يعتبر فرن التلبيد بالضغط الساخن الفراغي نظامًا متكاملاً للغاية مبنيًا حول العديد من الوحدات الوظيفية الرئيسية. تشمل هذه الوحدات هيكل الفرن، ونظام التسخين، ونظام التفريغ للتحكم في الجو، ومكبسًا هيدروليكيًا لتطبيق القوة الميكانيكية، ونظام تحكم رئيسي لتنظيم العملية بأكملها.
إن الضغط الساخن الفراغي ليس مجرد فرن؛ بل هو آلة متطورة مصممة للتحكم بدقة في ثلاث متغيرات حرجة في وقت واحد: الحرارة الشديدة، وبيئة الفراغ النقي، والضغط الميكانيكي الهائل. يعد فهم كيفية تفاعل هذه الأنظمة هو المفتاح لإتقان عملية تكثيف المواد.
الأنظمة الأساسية لفرن الضغط الساخن الفراغي
يعمل فرن الضغط الساخن الفراغي عن طريق دمج أنظمة متميزة، لكل منها دور محدد. في حين تختلف التصميمات، تعمل المكونات الأساسية معًا لخلق بيئة خاضعة للرقابة العالية لتجميع المساحيق أو المواد في أجزاء صلبة وكثيفة.
هيكل الفرن: احتواء الظروف القصوى
هيكل الفرن، أو حجرة التفريغ، هو القلب الهيكلي للجهاز. تم تصميمه لتحمل بأمان القوى الداخلية والخارجية الهائلة المعنية.
هذا الوعاء الفولاذي ذو الجدار المزدوج والمبرد بالماء يخلق البيئة المغلقة اللازمة لكل من إنشاء الفراغ واحتواء درجات الحرارة العالية. يوفر باب الفرن وصولًا لتحميل وتفريغ المواد ويجب أن يخلق ختمًا مثاليًا محكم الإغلاق بالفراغ.
نظام التسخين والعزل: توليد وتوجيه الطاقة الحرارية
يوفر هذا النظام الطاقة الحرارية المطلوبة للتلبيد. يعد اختيار عنصر التسخين أمرًا بالغ الأهمية ويعتمد على أقصى درجة حرارة مطلوبة.
تشمل العناصر الشائعة مقاييس الجرافيت للعديد من التطبيقات أو ملفات الحث للتسخين السريع والمستهدف. يحيط بهذه النواة طبقات من العزل، عادةً لباد الجرافيت أو الألياف الخزفية، لتوجيه الحرارة نحو قطعة العمل وحماية جدران حجرة الفرن.
نظام التفريغ: خلق بيئة نقية
يزيل نظام التفريغ الغازات الجوية من الحجرة، وهو أمر بالغ الأهمية لمنع الأكسدة وإزالة الملوثات من المادة أثناء التسخين.
يتكون من سلسلة من مضخات التفريغ (على سبيل المثال، المضخات الدورانية للتفريغ التقريبي ومضخات الانتشار أو التوربينية للحصول على فراغ عالٍ) والمقاييس. تتضمن العديد من الأفران أيضًا نظام نفخ لإعادة ملء الحجرة بكمية دقيقة من غاز خامل مثل الأرغون، مما يخلق ضغطًا محددًا أو جوًا واقيًا.
نظام المكبس الهيدروليكي: تطبيق القوة الميكانيكية
هذا هو المكون المحدد الذي يميز "الضغط الساخن" عن فرن التلبيد القياسي. يطبق النظام الهيدروليكي ضغطًا عالي القوة يتم التحكم فيه على المادة أثناء دورة التسخين.
يساعد هذا الضغط الميكانيكي، الذي يتم توصيله عبر مكابس ضغط مبردة بالماء، ماديًا في التكثيف، مما يؤدي إلى انهيار المسام والفراغات في المادة. ينتج عن هذا أجزاء ذات كثافة أعلى بشكل ملحوظ وخصائص ميكانيكية محسّنة مقارنة بالتلبيد بدون ضغط.
نظام التبريد: حماية سلامة الفرن
يعد نظام التبريد بالماء عالي السعة أمرًا ضروريًا. يقوم بتدوير الماء باستمرار عبر هيكل الفرن والباب ورصاص الطاقة ومكابس الضغط.
تتمثل وظيفته الأساسية في منع المكونات الهيكلية للفرن من السخونة الزائدة والفشل. يمكن أن يكون فشل نظام التبريد أثناء التشغيل كارثيًا، مما يؤدي إلى تلف خطير للمعدات.
نظام التحكم: عقل العملية
نظام التحكم هو الجهاز العصبي المركزي الذي يدمج ويؤتمت العملية بأكملها. يقوم بإدارة درجة الحرارة ومستويات الضغط والفراغ وتدفق الغاز وفقًا لوصفة مبرمجة.
تستخدم الأنظمة الحديثة وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة كمبيوتر لتنفيذ ملفات تعريف التسخين والضغط والتبريد المعقدة بدقة، مما يضمن تكرار العملية وتسجيل البيانات الحيوية لمراقبة الجودة.
فهم المفاضلات والتحديات
يؤدي دمج هذه الأنظمة القوية إلى تحديات تشغيلية فريدة. إن الاعتراف بها أمر بالغ الأهمية للتشغيل الناجح واستكشاف الأخطاء وإصلاحها.
المعركة بين الفراغ والضغط
أحد تحديات التصميم الهندسي الأساسية هو تطبيق القوة الميكانيكية من العالم الخارجي إلى حجرة تفريغ محكمة الإغلاق. يجب أن تكون موانع التسرب الخاصة بمكابس الضغط قوية بما يكفي لتحمل الضغط العالي مع الحفاظ على فراغ قوي، مما يجعلها نقطة فشل أو تسرب شائعة.
توحيد درجة الحرارة تحت الحمل
يمكن أن يتسبب الوجود المادي لمكابس الضغط والأدوات في حدوث "نقاط باردة" أو توزيع غير متجانس لدرجة الحرارة داخل قطعة العمل. تستخدم تصميمات الأفران المتطورة تسخينًا متعدد المناطق ومنطق تحكم متقدم للتعويض عن ذلك وضمان وصول الجزء بأكمله إلى درجة الحرارة المستهدفة بشكل موحد.
تعقيد النظام والصيانة
إن الضغط الساخن الفراغي هو آلة معقدة بها أنظمة كهربائية وهيدروليكية وفراغ ومياه مترابطة. يمكن أن يؤدي الفشل في نظام واحد، مثل تسرب مياه بسيط أو مستشعر معطل، إلى توقف الإنتاج أو التسبب في سلسلة من المشكلات. الصيانة الوقائية الصارمة ضرورية للتشغيل الموثوق.
كيفية تطبيق هذا على مشروعك
سيحدد هدفك المحدد للمادة والعملية مكونات وإمكانيات الفرن الأكثر أهمية لتطبيقك.
- إذا كان تركيزك الأساسي هو تحقيق أقصى كثافة نهائية: أعطِ الأولوية لنظام يتمتع بقدرة هيدروليكية عالية جدًا للضغط وتحكم متقدم في درجة الحرارة متعدد المناطق لضمان التوحيد المتجانس.
- إذا كان تركيزك الأساسي هو البحث والتطوير وتطوير المواد: ابحث عن فرن به نظام تحكم مرن ومتطور، وتسجيل بيانات شامل، والقدرة على التعامل مع أحجام أدوات مختلفة.
- إذا كان تركيزك الأساسي هو إنتاجية الإنتاج: شدد على معدلات التسخين والتبريد السريعة، ومنطقة عمل كبيرة قابلة للاستخدام، ودرجة عالية من الأتمتة لتقليل وقت الدورة وتدخل المشغل.
في نهاية المطاف، يعد فرن التلبيد بالضغط الساخن الفراغي أداة قوية لإنشاء مواد متقدمة يستحيل إنتاجها بوسائل أخرى.
جدول ملخص:
| المكون | الوظيفة الرئيسية |
|---|---|
| هيكل الفرن | حجرة محكمة الإغلاق ومبردة بالماء لاحتواء الفراغ والحرارة |
| نظام التسخين | يوفر الطاقة الحرارية بعناصر مثل مقاييس الجرافيت |
| نظام التفريغ | يزيل الغازات لمنع الأكسدة وضمان النقاء |
| المكبس الهيدروليكي | يطبق القوة الميكانيكية للتكثيف |
| نظام التبريد | يحمي المكونات من السخونة الزائدة عن طريق تدوير الماء |
| نظام التحكم | يؤتمت ويراقب مستويات درجة الحرارة والضغط والفراغ |
هل أنت مستعد لتعزيز عملية تلبيد المواد لديك بحل فرن مخصص عالي الحرارة؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير أفران متقدمة مثل أفران الغطاء، والأنابيب، والدوارة، والفراغ والجو، وأنظمة CVD/PECVD. تضمن قدرات التخصيص العميق لدينا توافقًا دقيقًا مع احتياجاتك التجريبية الفريدة، سواء كان ذلك للبحث والتطوير، أو إنتاجية الإنتاج، أو تحقيق أقصى كثافة. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين كفاءة ونتائج مختبرك!

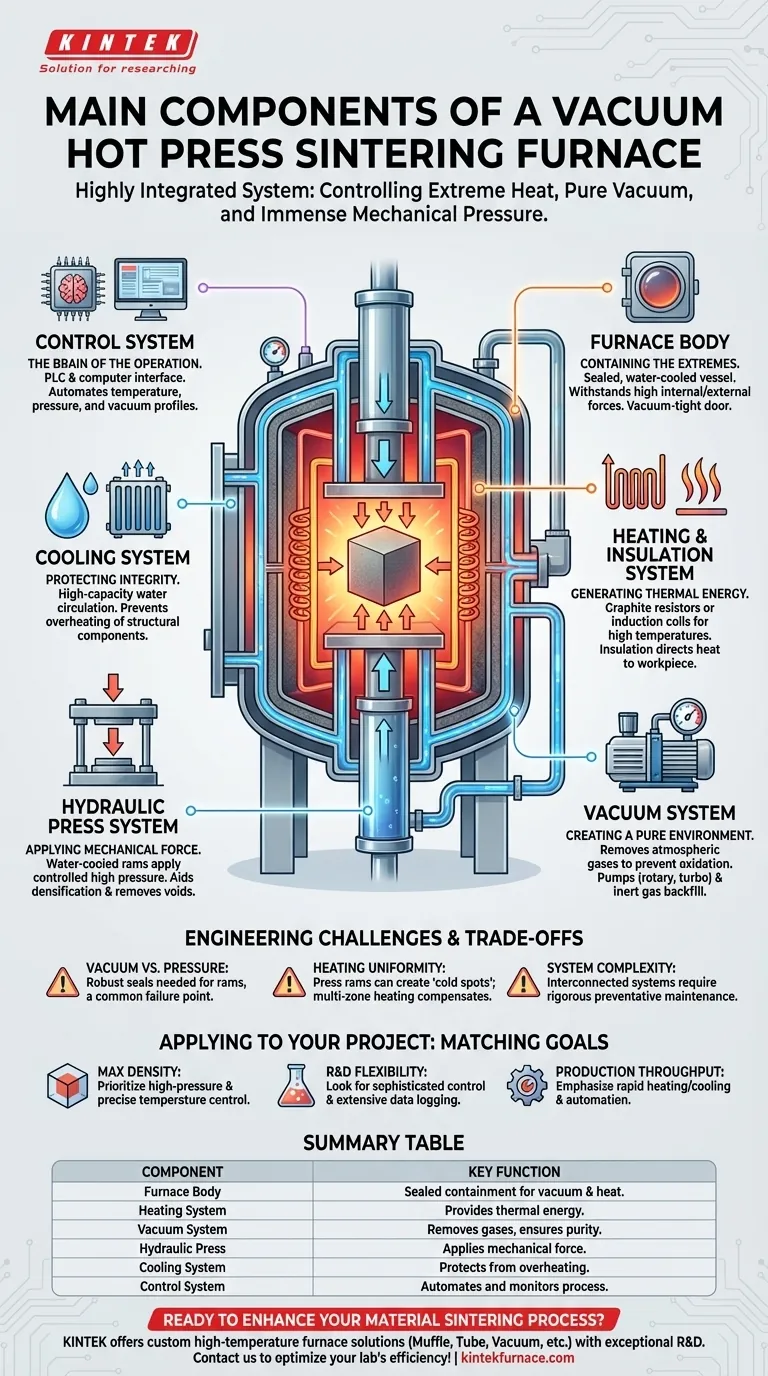

دليل مرئي
