باختصار، فرن التفريغ ذو الجدار الساخن هو تصميم يتم فيه وضع قطع العمل داخل حجرة محكمة الإغلاق، تُعرف باسم الوعاء (retort)، والتي يتم تفريغها بعد ذلك لإنشاء فراغ. تقع عناصر التسخين خارج هذا الوعاء. يتم نقل الحرارة عبر جدران الوعاء إلى المادة الموجودة بالداخل، مما يعني أن جدار الحجرة الداخلي نفسه يصبح ساخنًا.
السمة المميزة للفرن ذي الجدار الساخن هي الفصل المادي لعناصر التسخين عن بيئة التفريغ. هذا التصميم البسيط والقوي يحمي السخانات من جو العملية ومن قطع العمل من التلوث المحتمل من السخانات.
المبدأ الأساسي: فصل الحرارة عن التفريغ
يُعد اسم "الجدار الساخن" وصفيًا. نظرًا لأن السخانات موجودة خارج غرفة التفريغ، يجب أن تصبح جدران الغرفة ساخنة لنقل الطاقة الحرارية إلى الأجزاء الموجودة بداخلها. يعتمد هذا التصميم على بضعة مكونات رئيسية تعمل بتناغم.
الوعاء (أو الغلاف الواقي - Retort/Muffle)
الوعاء هو قلب النظام. وهو حاوية محكمة الإغلاق، غالبًا ما تكون أسطوانية أو على شكل صندوق، تحتفظ بحمولة العمل وتحتوي على الفراغ أو جو العملية المتخصص. يجب أن يكون مصنوعًا من مادة يمكنها تحمل درجات الحرارة العالية أثناء ضغط التفريغ.
عناصر التسخين الخارجية
تحيط عناصر التسخين بالجزء الخارجي للوعاء. تقوم بتسخين جدار الوعاء عن طريق الإشعاع والحمل الحراري. ثم يقوم جدار الوعاء الساخن بإشعاع تلك الحرارة إلى الداخل للأجزاء التي تتم معالجتها، مما يوفر تسخينًا غير مباشر ولكنه موحد.
نظام التفريغ
يتم توصيل المضخات مباشرة بالوعاء لإزالة الهواء والغازات الأخرى، مما يخلق بيئة خاضعة للرقابة وخالية من الأكسجين. يمنع هذا الأكسدة والتفاعلات الكيميائية غير المرغوب فيها الأخرى على سطح قطع العمل أثناء دورة درجات الحرارة العالية.
الغلاف الخارجي والعزل
يتم إيواء المجموعة بأكملها - الوعاء وعناصر التسخين - داخل جسم فرن أكبر ومعزول. عادةً ما يكون هذا الغلاف الخارجي مصنوعًا من الفولاذ وغالبًا ما يتم تبريده بالماء لحمايته من درجات الحرارة الداخلية العالية والحفاظ على السلامة الهيكلية.
لماذا تختار تصميم الجدار الساخن؟
يوفر هيكل فرن الجدار الساخن العديد من المزايا التشغيلية الواضحة التي تجعله مناسبًا لمجموعة واسعة من العمليات الحرارية.
حماية عناصر التسخين
نظرًا لأن عناصر التسخين تعمل في الهواء المحيط بدلاً من الفراغ، فلا يوجد خطر من تعرضها للتلف بسبب إطلاق الغازات من قطع العمل. وهذا يبسط تصميم السخانات ويمكن أن يطيل بشكل كبير عمرها التشغيلي.
تعزيز نقاء العملية
يعمل الوعاء كحاجز غير منفذ. فهو يمنع أي جسيمات من عزل الفرن أو عناصر التسخين نفسها من تلويث حمولة العمل، مما يضمن بيئة معالجة نظيفة.
البساطة والموثوقية
التصميم بسيط وموثوق ميكانيكيًا. مع وجود عدد أقل من المكونات المعقدة داخل غرفة التفريغ، غالبًا ما تكون الصيانة أبسط ويكون النظام موثوقًا للغاية للعمليات الصناعية المتسقة والقابلة للتكرار مثل اللحام بالنحاس والتخمير.
فهم المفاضلات
لا يوجد تصميم متفوق عالميًا. يتمتع نهج الجدار الساخن بحدود متأصلة من الضروري فهمها عند اختيار الفرن.
حدود درجة الحرارة
يتم تحديد أقصى درجة حرارة تشغيل لفرن الجدار الساخن من خلال قوة مادة الوعاء نفسه. يجب أن يظل الوعاء مستقرًا ومحكم الإغلاق تحت الحرارة العالية والتفاوت في الضغط الناتج عن التفريغ، مما يحد غالبًا من استخدامه في درجات حرارة أقل من التصاميم البديلة.
استجابة حرارية أبطأ
نظرًا لأن الحرارة يجب أن تشبع جدار الوعاء أولاً قبل أن تصل إلى الأجزاء، يمكن أن تكون دورات التسخين والتبريد أبطأ. وهذا يمكن أن يؤدي إلى أوقات معالجة إجمالية أطول مقارنةً بتصاميم "الجدار البارد" حيث توجد السخانات داخل الغرفة.
عمر الوعاء
يتعرض الوعاء لدورات حرارية قصوى تحت الضغط. هذا الإجهاد يجعله مكونًا مستهلكًا سيتطلب استبدالًا في النهاية، مما يمثل تكلفة تشغيلية متكررة.
اتخاذ القرار الصحيح لتطبيقك
يعتمد اختيار تصميم الفرن الصحيح على مطابقة قدراته مع متطلبات عمليتك وموادك المحددة.
- إذا كان تركيزك الأساسي هو نقاء العملية والموثوقية للحام بالنحاس، أو التلبيد، أو التخمير في درجات حرارة معتدلة (عادة أقل من 1200 درجة مئوية): فإن البيئة القوية والنظيفة لفرن الجدار الساخن هي خيار ممتاز وفعال من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الوصول إلى درجات حرارة عالية جدًا أو تحقيق تبريد سريع (إخماد): قد تستلزم قيود مادة الوعاء والتسخين غير المباشر استكشاف تصميم فرن ذو جدار بارد.
إن فهم هذا التمييز الأساسي في التصميم يسمح لك باختيار تقنية الفرن الدقيقة التي تتماشى مع المواد والعملية والأهداف التشغيلية لديك.
جدول الملخص:
| الميزة | الوصف |
|---|---|
| مبدأ التصميم | عناصر التسخين خارج الوعاء؛ تنتقل الحرارة عبر الجدران |
| المكونات الرئيسية | الوعاء، عناصر التسخين الخارجية، نظام التفريغ، العزل |
| المزايا | يحمي السخانات، يضمن نقاء العملية، بسيط وموثوق |
| القيود | حدود درجة الحرارة (<1200 درجة مئوية)، استجابة حرارية أبطأ، عمر الوعاء |
| الأفضل لـ | اللحام بالنحاس، التلبيد، التخمير في درجات حرارة معتدلة |
قم بترقية المعالجة الحرارية لمختبرك مع حلول الأفران المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختبرات متنوعة أفرانًا ذات درجات حرارة عالية مثل أفران الغلاف الواقي، والأنابيب، والدوارة، والتفريغ والجو، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق حلولًا دقيقة لاحتياجاتك التجريبية الفريدة. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز كفاءتك ونتائجك!

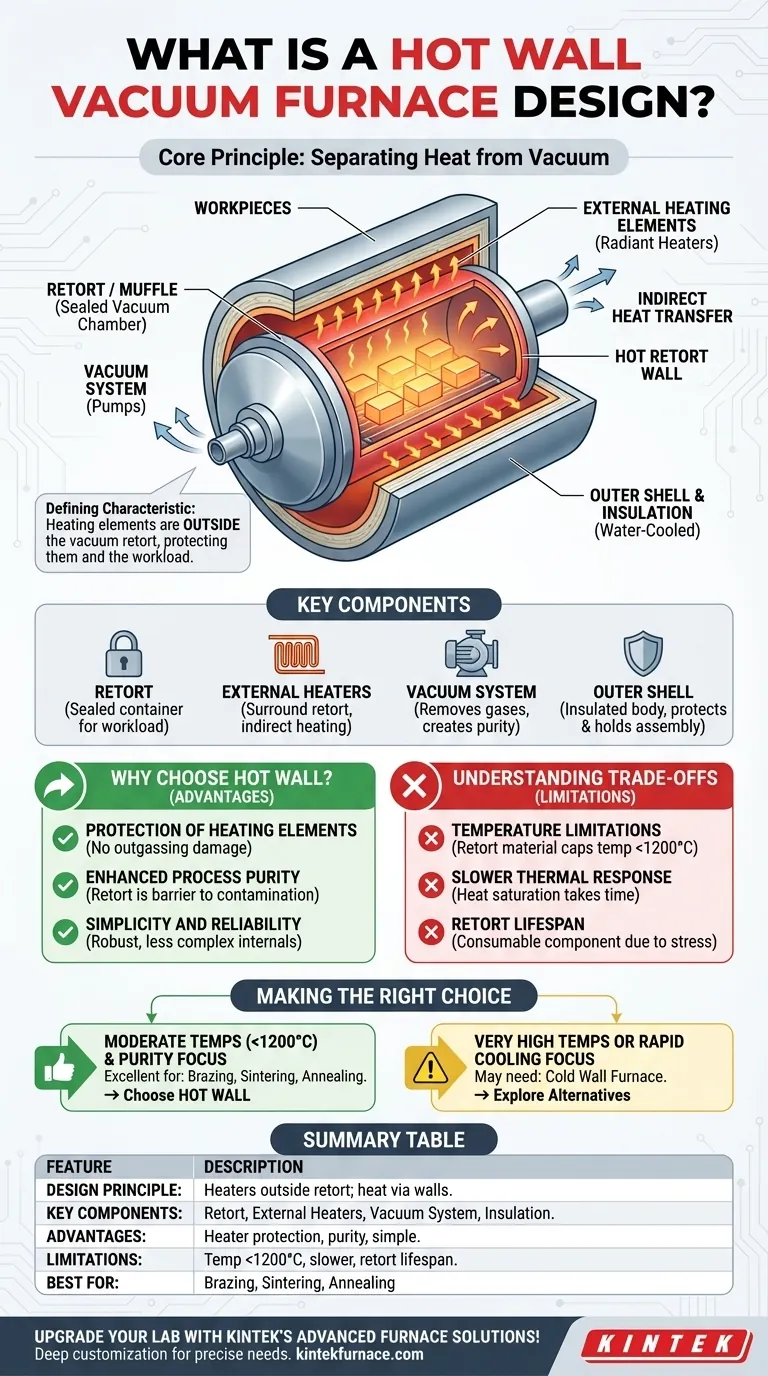

دليل مرئي
