في أبسط مستوياته، فرن الأنبوب المخبري هو جهاز تسخين كهربائي عالي الحرارة مصمم لمعالجة العينات الصغيرة بدقة استثنائية. يستخدم تجويفًا أسطوانيًا لتسخين "أنبوب معالجة" منفصل يحتوي على المادة، مما يسمح ليس فقط بدرجة حرارة موحدة ولكن أيضًا بتحكم صارم في البيئة الجوية.
فرن الأنبوب هو أكثر من مجرد فرن؛ إنه بيئة مكتفية ذاتيًا وخاضعة لرقابة صارمة. تكمن قيمته الأساسية في قدرته على عزل العينة عن الهواء المحيط، مما يتيح المعالجة الحرارية تحت التفريغ أو داخل جو محدد ومُصمم هندسيًا.
كيف يحقق فرن الأنبوب تحكمًا دقيقًا
يعتمد تصميم فرن الأنبوب بالكامل على إنشاء بيئة مستقرة وقابلة للتكرار. يتم تحقيق ذلك من خلال ثلاثة مكونات رئيسية تعمل بتناغم.
غرفة التسخين وعناصر التسخين
يحتوي الهيكل الخارجي للفرن على عناصر تسخين مقاومة تحيط بغرفة سيراميك أسطوانية. هذا الترتيب الدائري ضروري لتوفير توحيد حراري شعاعي، مما يضمن تسخين العينة بالتساوي من جميع الجوانب.
أنبوب المعالجة
لا توضع العينة نفسها مباشرة في غرفة تسخين الفرن. بدلاً من ذلك، توضع داخل أنبوب معالجة منفصل، غالبًا ما يكون شفافًا، مصنوع من مواد مثل الكوارتز أو الألومينا أو الياقوت. يتم إدخال هذا الأنبوب بعد ذلك عبر مركز غرفة التسخين.
هذا التصميم هو مصدر قوة الفرن. فهو يعزل العينة عن عناصر التسخين والعالم الخارجي، مما يخلق بيئة مجهرية محتواة.
التحكم في الجو
يمكن إغلاق نهايات أنبوب المعالجة بشفاه (Flanges) تحتوي على منافذ لإدخال وإخراج الغاز. يتيح هذا للمستخدم تطهير الأنبوب بغاز خامل مثل الأرجون أو النيتروجين لمنع الأكسدة، أو إدخال غازات تفاعلية محددة لعمليات مثل الترسيب الكيميائي للبخار (CVD). هذا المستوى من التحكم الجوي مستحيل في فرن عادي أو فرن صندوقي.
فهم المفاضلات
على الرغم من قوته، فإن فرن الأنبوب هو أداة متخصصة. يعد فهم حدوده أمرًا أساسيًا لاستخدامه بفعالية.
فرن الأنبوب مقابل الفرن الصندوقي
أكثر نقاط الالتباس شيوعًا هي مقارنة فرن الأنبوب بالفرن الصندوقي. تم تصميم الفرن الصندوقي لتسخين عينات أكبر أو أكثر عددًا في الهواء المحيط. إنه بمثابة "حصان عمل" للمعالجة الحرارية للأغراض العامة.
في المقابل، فرن الأنبوب يعطي الأولوية للتحكم البيئي على حجم العينة. يتم اختياره عندما يكون الجو المحيط بالعينة مهمًا بنفس قدر درجة الحرارة.
قيود درجة الحرارة والمواد
يتم تحديد أقصى درجة حرارة يمكن تحقيقها من خلال كل من عناصر التسخين ومادة أنبوب المعالجة. تعتبر أنابيب الكوارتز شائعة وتسمح بالمراقبة البصرية، ولكنها لا تستطيع عادة تجاوز ~1200 درجة مئوية. للحصول على درجات حرارة أعلى، يلزم استخدام أنبوب ألومينا غير شفاف.
قيود حجم العينة
بطبيعتها، تقتصر أفران الأنابيب على العينات التي يمكن أن تتسع داخل قطر أنبوب المعالجة، والذي يتراوح عادةً من بوصة واحدة إلى ست بوصات. إنها غير مناسبة لمعالجة المواد بكميات كبيرة.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيار أداة التسخين الصحيحة بالكامل على متطلباتك التجريبية.
- إذا كان تركيزك الأساسي هو التحكم في الجو: فإن فرن الأنبوب هو خيارك الوحيد القابل للتطبيق، لأنه مصمم خصيصًا للتطهير أو التفريغ أو تدفق الغاز التفاعلي.
- إذا كان تركيزك الأساسي هو تسخين العينات الكبيرة في الهواء: يوفر الفرن الصندوقي حجمًا داخليًا أكبر وهو حل أكثر فعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو نقاء المادة ونمو البلورات: يوفر فرن الأنبوب منحدرات التسخين والتبريد المستقرة والنظيفة والمتحكم فيها اللازمة لهذه العمليات الحساسة.
في النهاية، يعد اختيار فرن الأنبوب قرارًا بإعطاء الأولوية للتحكم البيئي الدقيق على قدرة التسخين البحتة.
جدول الملخص:
| الميزة | الوصف |
|---|---|
| الاستخدام الأساسي | المعالجة في درجات حرارة عالية مع تحكم دقيق في الجو للعينات الصغيرة |
| المكونات الرئيسية | غرفة التسخين، أنبوب المعالجة (مثل الكوارتز، الألومينا)، منافذ إدخال/إخراج الغاز |
| نطاق درجة الحرارة | يصل إلى ~1200 درجة مئوية مع أنابيب الكوارتز؛ أعلى مع أنابيب الألومينا |
| حجم العينة | مقتصر على قطر الأنبوب (عادة 1-6 بوصات) |
| خيارات الجو | التفريغ، الغازات الخاملة (الأرجون، النيتروجين)، الغازات التفاعلية لعمليات مثل CVD |
| المزايا | توحيد حراري شعاعي، عزل عن الهواء المحيط، بيئات قابلة للتكرار |
| القيود | قدرة عينة أصغر مقارنة بالأفران الصندوقية، حدود درجة الحرارة المعتمدة على المادة |
أطلق العنان للدقة في مختبرك مع أفران KINTEK الأنبوبية المتقدمة
هل تعمل على تجارب تتطلب تحكمًا دقيقًا في درجة الحرارة والجو؟ تتخصص KINTEK في حلول الأفران عالية الحرارة المصممة لتلبية الاحتياجات المخبرية المتنوعة. تم تصميم أفران الأنابيب لدينا، وهي جزء من مجموعة منتجات شاملة تشمل أفران الغطاء (Muffle)، والدوّارة (Rotary)، وأفران التفريغ والجو، وأنظمة CVD/PECVD، لتحقيق أداء وموثوقية فائقين.
من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم تخصيصًا عميقًا لتلبية متطلباتك التجريبية الفريدة، مما يضمن أفضل النتائج لتخليق المواد والمعالجة الحرارية والمزيد. لا تدع قيود المعدات تعيق أبحاثك - اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تعزيز قدرات مختبرك ودفع عجلة الابتكار.

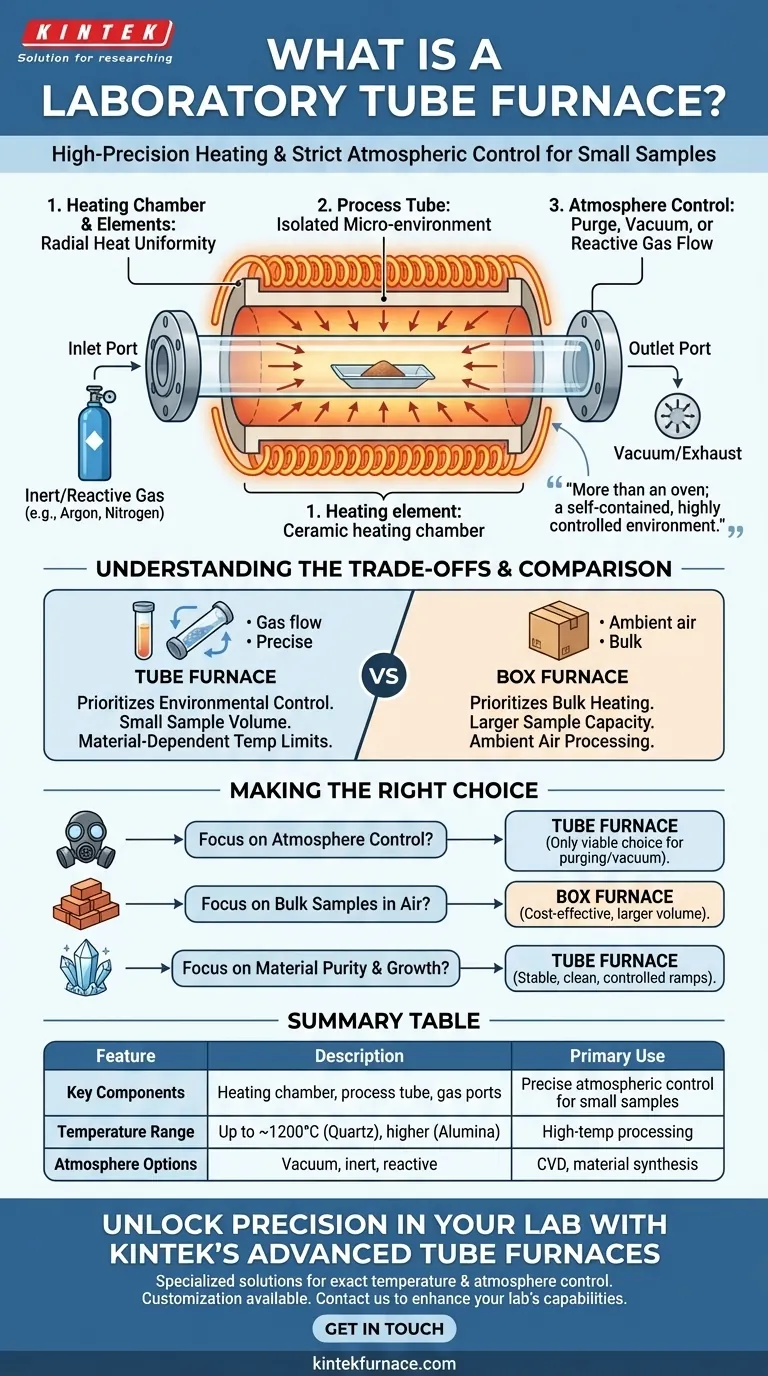

دليل مرئي
