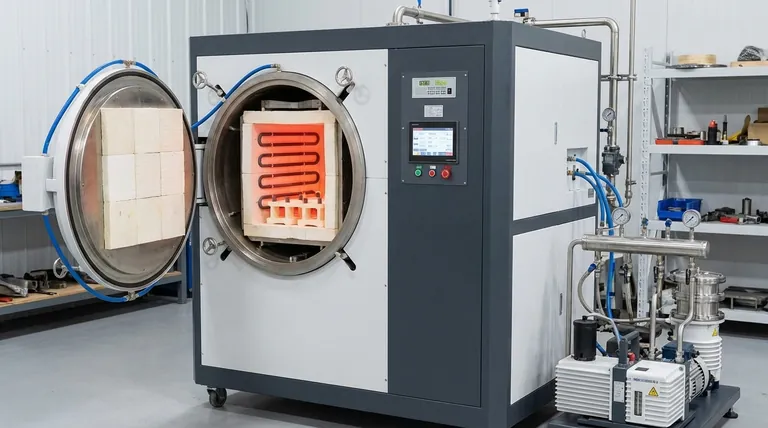

ما هو تركيب فرن التفريغ؟ تفكيك الأنظمة الأساسية للنقاء والأداء

في جوهره، فرن التفريغ هو تجميع لعدة أنظمة متكاملة وحاسمة. هذه الأنظمة هي غرفة الفرن محكمة الغلق (الوعاء)، ونظام تسخين داخلي، ونظام تفريغ لإزالة الغلاف الجوي، ونظام للتحكم في درجة الحرارة لإدارة الدورة الحرارية، ونظام تبريد لوضع اللمسات الأخيرة على خصائص المادة.

يُفهم فرن التفريغ على أفضل وجه ليس كفرن بسيط، بل كنظام من الأنظمة. وظيفته الأساسية هي إنشاء بيئة شديدة التحكم وخالية من التلوث عن طريق إزالة الغازات الجوية أولاً ثم تطبيق طاقة حرارية دقيقة.

الهيكل الأساسي: الغرفة والمنطقة الساخنة

تم تصميم الهيكل المادي لفرن التفريغ للاحتواء — لكل من التفريغ والحرارة الشديدة.

غلاف الفرن محكم الغلق

الجسم الخارجي، الذي غالبًا ما يسمى غرفة التفريغ أو الوعاء، هو الحاجز الأساسي للغلاف الجوي الخارجي. وهو عادةً هيكل مزدوج الجدران مصنوع من الفولاذ عالي القوة أو الفولاذ المقاوم للصدأ.

تتدفق المياه داخل هذه الجدران المزدوجة، مكونةً سترة تبريد. هذه الميزة الحيوية تحافظ على برودة الجزء الخارجي من غلاف الفرن وتحمي الأختام والأجهزة وسلامة الوعاء الهيكلية من درجات الحرارة الداخلية القصوى.

المنطقة الساخنة الداخلية

داخل الوعاء المبرد توجد المنطقة الساخنة. هذه هي الغرفة المعزولة حيث يحدث التسخين فعليًا. والغرض منها هو احتواء الطاقة الحرارية وتوجيهها بكفاءة نحو قطعة العمل.

عزل المنطقة الساخنة مصنوع من مواد مثل اللباد الكربوني عالي الجودة، أو ورق الجرافيت، أو الألياف السيراميكية. يمنع هذا العزل الحرارة الهائلة من الوصول إلى غلاف الفرن المبرد بالماء وإتلافه.

إنشاء التفريغ: نظام الضخ

نظام التفريغ هو ما يميز فرن التفريغ عن أي نوع آخر من الأفران. والغرض الوحيد منه هو إزالة الهواء والغازات الأخرى من الغرفة قبل وأثناء عملية التسخين.

الهدف: بيئة خالية من التلوث

من خلال إزالة الغازات الجوية — بشكل أساسي الأكسجين والنيتروجين — يمنع الفرن الأكسدة وتغير اللون والتفاعلات السطحية الأخرى التي قد تحدث بخلاف ذلك عند درجات حرارة عالية. وهذا يسمح بالمعالجة النظيفة والمشرقة للمعادن والمواد الأخرى.

آلية الضخ

إنشاء تفريغ عالٍ هو عملية متعددة المراحل. يتكون النظام عادةً من:

مضخات ميكانيكية (مضخات تقريبية): تقوم هذه المضخات بالعمل الأولي، حيث تزيل الغالبية العظمى من الهواء من الغرفة لتحقيق تفريغ "تقريبي".
مضخات تفريغ عالية (مضخات انتشار أو توربوموليكية): بمجرد أن تقوم المضخة التقريبية بعملها، تتولى مضخة ثانوية إزالة الجزيئات المتبقية وتحقيق مستوى التفريغ العالي المستهدف.
صمامات ومقاييس: تقوم سلسلة من الصمامات بعزل أجزاء مختلفة من النظام، بينما توفر مقاييس التفريغ القياس الحاسم والتغذية الراجعة للتحكم في العملية.

تطبيق الحرارة: نظام التسخين

يولد نظام التسخين الطاقة الحرارية المطلوبة لعمليات مثل اللحام بالنحاس، والتلدين، أو التقسية.

عناصر التسخين

توضع عناصر التسخين داخل المنطقة الساخنة لتوفير حرارة موحدة بزاوية 360 درجة للحمل. تعتمد المادة المستخدمة لهذه العناصر على درجة الحرارة القصوى المطلوبة والبيئة الكيميائية.

تشمل المواد الشائعة الجرافيت، الموليبدينوم، التنجستن، أو أسلاك المقاومة المتخصصة. يمكن لهذه المواد أن تحقق درجات حرارة تتراوح من 750 درجة مئوية إلى أكثر من 2200 درجة مئوية (1382 درجة فهرنهايت إلى 3992 درجة فهرنهايت).

نظام التحكم في الطاقة

يتم تشغيل هذه العناصر بواسطة نظام إمداد طاقة مخصص. يتحكم هذا النظام، الذي يحكمه وحدة التحكم الرئيسية في درجة الحرارة، بدقة في التيار الكهربائي للعناصر للتحكم في معدل التسخين والحفاظ على درجة حرارة مستقرة.

إدارة العملية: التحكم والتبريد

تتحمل أنظمة التحكم والتبريد مسؤولية تنفيذ الملف الحراري المطلوب وتحقيق خصائص المواد النهائية.

نظام التحكم في درجة الحرارة

هذا هو دماغ الفرن. يتكون من مزدوجات حرارية (مستشعرات درجة الحرارة)، وحدة تحكم منطقية قابلة للبرمجة (PLC)، وواجهة مستخدم. يقوم بتنفيذ الوصفة المبرمجة مسبقًا، والتحكم في معدلات التسخين، وأوقات الاحتفاظ (النقع)، وبدء دورة التبريد.

نظام التبريد

التبريد المتحكم فيه لا يقل أهمية عن التسخين. يستخدم فرن التفريغ الحديث نظام إخماد بالغاز للتبريد السريع.

بعد دورة التسخين، يتم إعادة ملء الغرفة تحت الضغط بغاز خامل مثل النيتروجين أو الأرجون. تقوم مروحة قوية بتدوير هذا الغاز عبر المنطقة الساخنة وفوق مبادل حراري (عادة ما يكون مبردًا بالماء)، مما يزيل الحرارة بسرعة وبشكل موحد من قطعة العمل.

فهم المفاضلات

يتضمن البناء المحدد للفرن خيارات تؤثر بشكل مباشر على أدائه وتكلفته ومدى ملاءمته لتطبيقات معينة.

مناطق التسخين بالجرافيت مقابل المناطق المعدنية بالكامل

يعد الفرن ذو المنطقة الساخنة الجرافيتية (عناصر الجرافيت وعزل اللباد الكربوني) أداة قوية وفعالة من حيث التكلفة لمعظم تطبيقات المعالجة الحرارية.

ومع ذلك، للتطبيقات الحساسة للغاية أو عالية النقاء مثل الغرسات الطبية أو مكونات الفضاء، يلزم وجود منطقة ساخنة معدنية بالكامل (باستخدام الموليبدينوم أو التنجستن). يمنع هذا البناء أي احتمال لانتقال الكربون من عناصر الفرن إلى قطعة العمل.

نظام الضخ ومستوى التفريغ

يحدد مستوى التفريغ المطلوب تعقيد نظام الضخ. يكفي نظام بسيط من مرحلتين للعديد من العمليات. ومع ذلك، فإن التطبيقات التي تتطلب بيئة نقية للغاية ستحتاج إلى نظام متعدد المراحل أكثر تقدمًا وتكلفة مع مضخات توربوموليكية أو انتشارية لتحقيق تفريغ أعلى.

معدل التبريد وصلابة المواد

تعد سرعة عملية التبريد متغيرًا حاسمًا. يعتبر الفرن ذو نظام التبريد الأساسي جيدًا للتلدين. ولكن لعمليات التقسية التي تتطلب هياكل معدنية محددة، فإن نظام إخماد الغاز عالي الضغط (20 بار أو أعلى) ضروري لتحقيق معدلات التبريد اللازمة.

اختيار البناء الصحيح لتطبيقك

يتم تحديد بناء الفرن المثالي بالكامل من خلال هدفك النهائي.

إذا كان تركيزك الأساسي هو المعالجة الحرارية العامة (التلدين، تخفيف الإجهاد): فإن الفرن القياسي ذو المنطقة الساخنة الجرافيتية ونظام الضخ الأساسي ذو المرحلتين هو خيار موثوق وفعال من حيث التكلفة.
إذا كان تركيزك الأساسي هو المعالجة عالية النقاء (الطبية، الفضاء): فإن المنطقة الساخنة المعدنية بالكامل لا غنى عنها لمنع تلوث الكربون، ونظام الضخ عالي التفريغ أمر بالغ الأهمية.
إذا كان تركيزك الأساسي هو تحقيق أقصى صلابة (فولاذ الأدوات): يجب أن يشتمل البناء على نظام إخماد بالغاز عالي الضغط قادر على التبريد السريع والمتحكم فيه.

إن فهم كيفية تفاعل هذه الأنظمة الأساسية هو المفتاح لاختيار أو تشغيل فرن تفريغ يلبي أهداف معالجة المواد الخاصة بك بدقة.

جدول الملخص:

النظام الأساسي	المكونات الرئيسية	الوظيفة الأساسية
الغرفة والمنطقة الساخنة	غلاف فولاذي مبرد بالماء، منطقة ساخنة معزولة (جرافيت/معدنية بالكامل)	يحتوي على الحرارة والتفريغ، ويحمي الهيكل
نظام التفريغ	مضخات تقريبية وعالية التفريغ، صمامات، مقاييس	يزيل الغلاف الجوي لمنع الأكسدة والتلوث
نظام التسخين	عناصر تسخين من الجرافيت، الموليبدينوم، أو التنجستن، مصدر طاقة	يوفر حرارة موحدة وعالية الحرارة (حتى 2200 درجة مئوية+)
التحكم والتبريد	وحدة تحكم منطقية قابلة للبرمجة (PLC)، مزدوجات حرارية، إخماد بالغاز عالي الضغط (N2، Ar)	يدير بدقة الدورة الحرارية وخصائص المواد النهائية
