في قطاع الإلكترونيات، تُعد أفران الأجواء حجر الزاوية في تصنيع أشباه الموصلات. فهي تخلق البيئات فائقة التحكم والخالية من الأكسجين اللازمة لتصنيع الرقائق الدقيقة التي تقع في صميم كل جهاز حديث تقريبًا. تعتمد العمليات الرئيسية مثل التطعيم والانتشار والتلدين جميعها على هذه الأفران لتغيير الخصائص الكهربائية لرقائق السيليكون بدقة دون إحداث تلوث كارثي.
التحدي الأساسي في تصنيع الإلكترونيات ليس فقط بناء مكونات صغيرة، بل التلاعب بالخصائص الذرية للمواد بنقاء مطلق. أفران الأجواء هي التكنولوجيا الحاسمة التي تجعل هذا ممكنًا، حيث تعمل كبيئات نقية حيث تُصاغ اللبنات الأساسية للدوائر المتكاملة.
التحدي الأساسي: التصنيع على المستوى الذري
تعمل الإلكترونيات الحديثة على مقياس حيث يمكن لذرة واحدة في غير مكانها أن تتسبب في تعطل الجهاز. تعد عملية تصنيع أشباه الموصلات بأكملها معركة ضد التلوث البيئي والعيوب المادية.
مشكلة التلوث
يتم بناء الدائرة المتكاملة طبقة فوق طبقة على رقاقة سيليكون. أثناء المعالجة بدرجة حرارة عالية، تتفاعل الغازات النشطة في الهواء—خاصة الأكسجين—بسهولة مع السيليكون، لتشكل طبقة غير مرغوب فيها من ثاني أكسيد السيليكون.
يمكن أن تمنع هذه الأكسدة غير المقصودة إدخال العناصر الضرورية أو تخلق حواجز عازلة حيث يجب أن تكون هناك مسارات موصلة، مما يجعل الرقاقة عديمة الفائدة.
الحاجة إلى تعديل دقيق للمواد
رقاقة السيليكون النقية ليست شبه موصل مفيد بحد ذاتها. يجب تعديل قدرتها على توصيل الكهرباء بدقة في مناطق محددة.
تتضمن هذه العملية، المعروفة باسم التطعيم (doping)، إدخال عدد صغير ومتحكم فيه من الذرات الشوائب (dopants) في الشبكة البلورية للسيليكون. هذا هو ما يخلق المناطق "من النوع p" و"من النوع n" التي تشكل الترانزستورات، وهي مفاتيح التشغيل/الإيقاف الأساسية للمنطق الرقمي.
كيف تحل أفران الأجواء المشكلة
فرن الغلاف الجوي هو أساسًا غرفة يتم فيها التحكم في درجة الحرارة والبيئة الغازية بدقة فائقة. وظيفته الأساسية هي إزالة الهواء المحيط غير المتوقع واستبداله بخليط غازي نقي ومحدد.
خلق بيئة متحكم بها
يتم أولاً تطهير الفرن من الهواء ثم ملؤه إما بغاز خامل، مثل النيتروجين أو الأرجون، والذي لن يتفاعل مع السيليكون، أو بغاز تفاعلي محدد وهو جزء من العملية الكيميائية المقصودة.
يضمن هذا الجو المتحكم فيه أن التفاعلات الكيميائية الوحيدة التي تحدث هي تلك التي صممها المهندسون.
العمليات الرئيسية التي يُمكِّنها هذا التحكم
التطعيم والانتشار (Doping and Diffusion): لإدخال المطعِّمات، تُوضع الرقائق في الفرن مع مصدر المطعِّم. عند درجات حرارة عالية (غالبًا تتجاوز 900 درجة مئوية)، تكتسب ذرات المطعِّم طاقة كافية للتحرك، أو الانتشار (diffuse)، في التركيب البلوري للسيليكون. يضمن الجو المتحكم فيه إدخال المطعِّمات المرغوبة فقط.
التلدين (Annealing): بعد عمليات مثل الزرع الأيوني (طريقة أخرى للتطعيم) التي تُتلف التركيب البلوري للسيليكون، يجب تسخين الرقاقة في عملية تسمى التلدين. يسمح هذا للشبكة البلورية بإصلاح نفسها و"تنشيط" المطعِّمات بشكل صحيح. يمنع إجراء ذلك في فرن الأجواء أكسدة الرقاقة خلال مرحلة الشفاء الحرجة هذه.
فهم المتطلبات التشغيلية
إن فعالية فرن الأجواء في الإلكترونيات ليست مضمونة. فهي تعتمد على تلبية معايير عالية بشكل استثنائي للتحكم التشغيلي، حيث لا يوجد هامش للخطأ تقريبًا.
طبيعة نقاء الغاز التي لا ترحم
يجب أن تكون الغازات المستخدمة، مثل النيتروجين والأرجون، ذات نقاء فائق، وغالبًا ما تقاس بأجزاء في المليار. حتى أصغر الشوائب في إمداد الغاز يمكن أن تكون مصدر تلوث يقلل من إنتاج الرقائق الوظيفية من كل رقاقة.
دكتاتورية التوحيد
يجب أن تكون درجة الحرارة وتدفق الغاز موحدين تمامًا عبر كل رقاقة في الفرن، ومن دفعة إلى أخرى. يمكن أن يتسبب أي تباين في درجة الحرارة في انتشار المطعِّمات بمعدلات مختلفة، مما يؤدي إلى خصائص كهربائية غير متسقة عبر الشريحة وجهاز فاشل.
البروتوكولات الصارمة غير قابلة للتفاوض
يعد الحفاظ على الفرن - من تنظيف الغرفة إلى معايرة المستشعرات وإدارة خطوط الغاز - أمرًا بالغ الأهمية. البروتوكولات التشغيلية الصارمة والقابلة للتكرار ضرورية لضمان جودة العملية واتساقها وسلامة التعامل مع درجات الحرارة العالية والغازات المتخصصة.
دور الفرن في النتائج الناجحة
ترتبط وظيفة فرن الأجواء ارتباطًا مباشرًا بالأهداف الثلاثة الرئيسية لتصنيع أشباه الموصلات: الإنتاجية والأداء والموثوقية.
- إذا كان تركيزك الأساسي هو زيادة إنتاجية الإنتاج إلى أقصى حد: فإن أهم وظيفة للفرن هي توفير نقاء مطلق للجو وتوحيد مثالي لدرجة الحرارة لتقليل عدد الرقائق الفاشلة لكل رقاقة.
- إذا كان تركيزك الأساسي هو دفع أداء الجهاز: يجب أن يمكّن الفرن دورات تطعيم وتلدين دقيقة ومتكررة تخلق الخصائص الكهربائية الدقيقة المطلوبة لترانزستورات أسرع وأكثر كفاءة.
- إذا كان تركيزك الأساسي هو موثوقية الجهاز على المدى الطويل: يعمل الفرن على منع العيوب المجهرية والتلوث التي، على الرغم من عدم تسببها في فشل فوري، يمكن أن تؤدي إلى تعطل الجهاز على مدى عمره التشغيلي.
في النهاية، ليس فرن الغلاف الجوي مجرد قطعة من معدات التسخين؛ إنه البيئة الأساسية التي تمكِّن الهندسة على المستوى الذري للإلكترونيات الحديثة.
جدول الملخص:
| الجانب | الدور في قطاع الإلكترونيات |
|---|---|
| الوظيفة الأساسية | يخلق بيئات متحكم بها وخالية من الأكسجين لعمليات أشباه الموصلات |
| العمليات الرئيسية | التطعيم، الانتشار، التلدين لتعديل خصائص رقاقة السيليكون |
| الفوائد | يمنع التلوث، يضمن درجة حرارة موحدة، يعزز أداء الشريحة وإنتاجيتها |
| المتطلبات التشغيلية | يتطلب نقاء غاز فائقًا، بروتوكولات صارمة، وتحكمًا دقيقًا في درجة الحرارة |
ارتقِ بتصنيع الإلكترونيات الخاص بك مع أفران الأجواء المتطورة من KINTEK! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختبرات متنوعة حلول درجات الحرارة العالية مثل أفران الكتم، الأنابيب، الأفران الدوارة، أفران التفريغ والأجواء، وأنظمة CVD/PECVD. تضمن قدرتنا العالية على التخصيص التوافق الدقيق مع احتياجاتك التجريبية الفريدة، مما يعزز الإنتاجية والأداء والموثوقية. اتصل بنا اليوم لمناقشة كيف يمكن لحلول الأفران المصممة خصيصًا أن تحول عمليات أشباه الموصلات الخاصة بك!

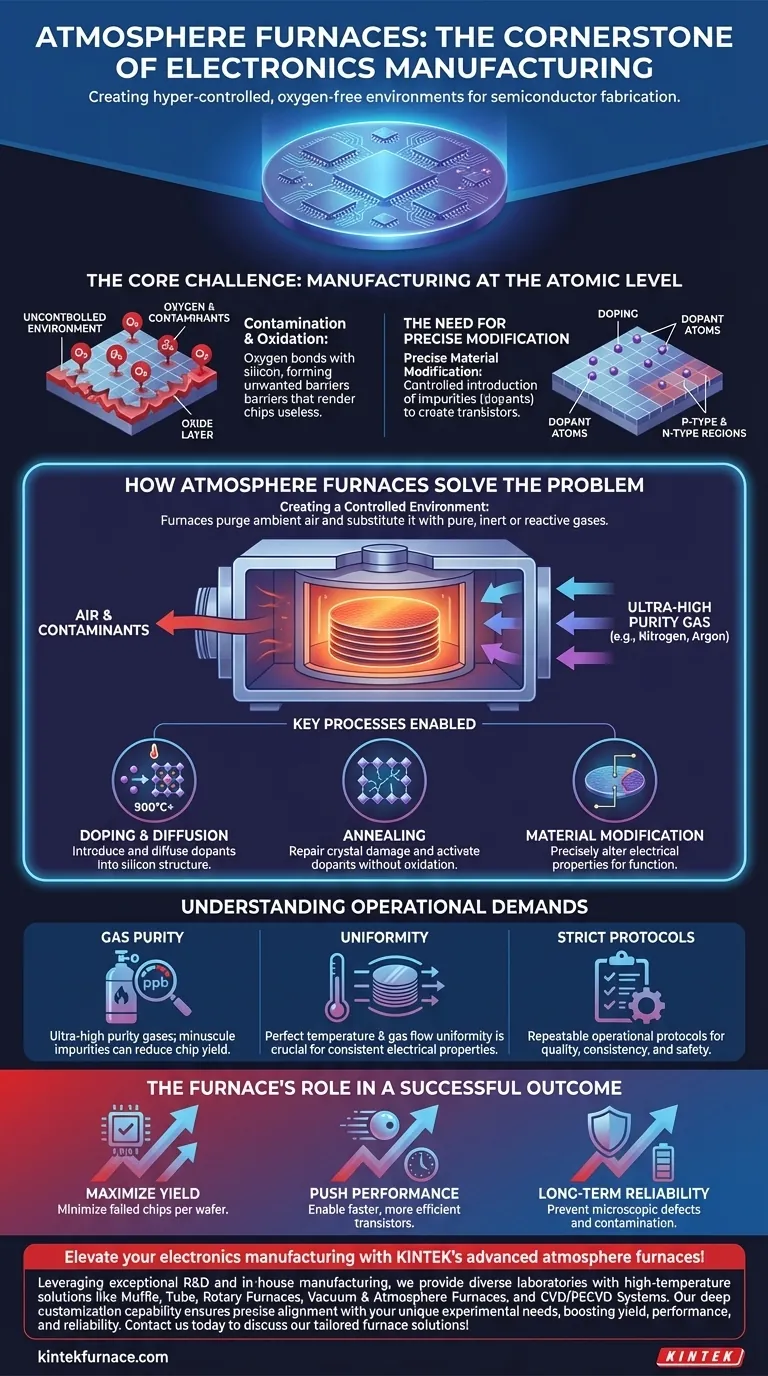

دليل مرئي
