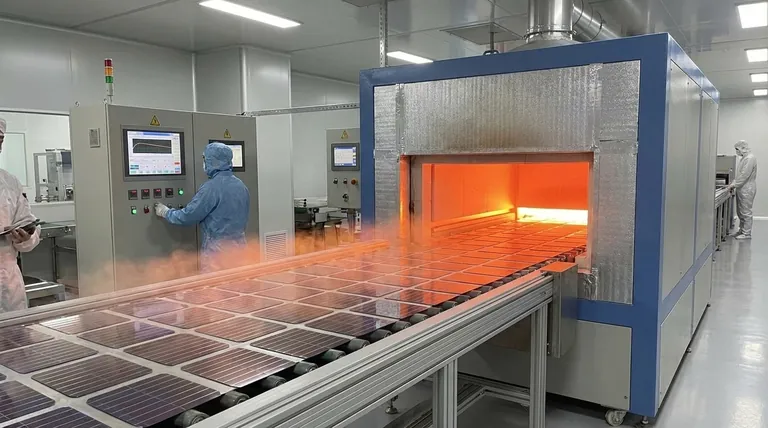

تعمل أفران الحرق السريع الصناعية كخطوة نهائية حرجة في تعدين خلايا الطاقة الشمسية PERT، حيث تحول المعاجين المطبوعة بالشاشة إلى اتصالات كهربائية وظيفية. من خلال تعريض الرقائق لدورة حرارية سريعة وعالية الدقة، تتيح هذه المعدات للمعادن اختراق الطبقات العازلة والارتباط مباشرة بالركيزة السيليكونية.
يُسد فرن الحرق السريع الفجوة بين الطباعة المادية والوظائف الكهربائية. وظيفته الأساسية هي دفع معجون المعادن عبر طبقة التخميل لتشكيل اتصالات أومية منخفضة المقاومة دون إتلاف وصلة أشباه الموصلات الدقيقة للخلية.
آليات تكوين الاتصال
اختراق طبقة التخميل
تُغطى خلايا الطاقة الشمسية PERT بطبقة تخميل عازلة تعزل السطح. لجمع التيار، يجب أن تخترق الاتصالات المعدنية هذه الحاجز.
يحقق فرن الحرق السريع ذلك عن طريق رفع درجة حرارة الخلية إلى درجة حرارة قصوى محددة، عادة حوالي 860 درجة مئوية. عند هذه الشدة، يذيب الزجاج الملصق في معجون المعادن طبقة التخميل، مما يسمح للمعدن بالوصول إلى السيليكون تحته.
إنشاء اتصال أومي
بمجرد اختراق الحاجز، يتفاعل المعدن مع ركيزة السيليكون. يخلق هذا التفاعل اتصالًا أوميًا موثوقًا.
الاتصال الأومي عالي الجودة ضروري للسماح لحاملات الشحنة بالتدفق بحرية خارج الخلية. بدون هذا الاتصال، تظل الطاقة التي تولدها الخلية الشمسية محاصرة، مما يجعل الجهاز عديم الفائدة.
معلمات حرارية حرجة
معدلات تسخين عالية
كلمة "سريع" في الحرق السريع ليست فقط للإنتاجية؛ إنها ضرورة كيميائية. يلزم زيادة سريعة في درجة الحرارة لبدء التفاعلات اللازمة بسرعة.
يضمن هذا السرعة تكوين الاتصال فورًا، مما يحد من الوقت الذي تقضيه الرقاقة تحت ضغط حراري عالٍ.
توزيع حراري موحد
يجب أن يحافظ الفرن على مجال حراري موحد تمامًا عبر عرض حزام النقل بالكامل.
إذا كان توزيع الحرارة غير متساوٍ، فقد يتم حرق مركز الرقاقة بشكل مثالي بينما تظل الحواف غير معالجة بشكل كافٍ. يضمن التوحيد الأداء الكهربائي المتسق عبر مساحة السطح الكاملة لكل خلية.
تحسين أداء الخلية
زيادة عامل التعبئة
ترتبط دقة عملية الحرق مباشرة بعامل تعبئة الخلية الشمسية.
عامل التعبئة هو مقياس "مربع" منحنى IV ويمثل كفاءة جمع التيار. من خلال تحسين ملف الحرق، يقلل المصنعون من المقاومة التسلسلية ويزيدون هذا المقياس الهام للأداء.
منع تلوث المستوى العميق
بينما الحرارة ضرورية لتكوين الاتصالات، فهي أيضًا عامل خطر. يمكن أن يتسبب التعرض الحراري المفرط في انتشار ذرات المعادن بعمق كبير في السيليكون.
تم تصميم فرن الحرق السريع لمنع هذا التلوث العميق. من خلال التحكم في الملف، يضمن أن المعدن يلامس الباعث ولكنه لا يخترق منطقة الوصلة، مما قد يتسبب في دوائر قصر كهربائية.
مخاطر التوصيف الحراري غير الصحيح
خطر "الارتفاع"
إذا كانت درجة الحرارة القصوى مرتفعة جدًا أو استمرت لفترة طويلة جدًا، يمكن لمعجون المعادن أن يذوب عبر منطقة الباعث.
هذه الظاهرة، المعروفة باسم الارتفاع، تقصر الدائرة محليًا في الخلية. هذا الضرر لا يمكن إصلاحه ويقلل بشكل كبير من جهد الدائرة المفتوحة للخلية.
تكلفة الحرق الناقص
على العكس من ذلك، إذا فشل الفرن في الوصول إلى درجة الحرارة القصوى المطلوبة، فلن يتمكن المعجون من اختراق طبقة التخميل بالكامل.
ينتج عن ذلك "الحرق الناقص"، حيث يستقر المعدن فوق العازل بدلاً من ملامسة السيليكون. النتيجة هي مقاومة اتصال عالية للغاية وخلية شمسية غير وظيفية.
تحسين معلمات الإنتاج الخاصة بك
يتطلب تحقيق خلايا PERT عالية الكفاءة توازنًا دقيقًا بين التسخين القوي لتكوين الاتصال والتحكم لحماية الوصلة.
- إذا كان تركيزك الأساسي هو زيادة الكفاءة الكهربائية: أعط الأولوية لدرجة حرارة قصوى دقيقة بالقرب من 860 درجة مئوية لضمان اختراق كامل للتخميل وتقليل مقاومة الاتصال.
- إذا كان تركيزك الأساسي هو تقليل فقدان الإنتاج: حافظ بدقة على توحيد المجال الحراري لمنع النقاط الساخنة التي تؤدي إلى تلوث المعادن العميق وتلف الوصلة.
الدقة في فرن الحرق هي البوابة الأخيرة التي تحدد ما إذا كانت الرقاقة المعالجة ستصبح مولد طاقة عالي الأداء أم خردة.
جدول ملخص:
| مكون العملية | الدور في تعدين PERT | التأثير على الأداء |
|---|---|---|
| درجة الحرارة القصوى (حوالي 860 درجة مئوية) | يذيب الزجاج الملصق لاختراق طبقات التخميل | يضمن الاتصال بين المعدن والسيليكون |
| معدل تسخين عالٍ | يبدأ التفاعلات الكيميائية في معجون المعادن بسرعة | يقلل من الضغط الحراري على الرقائق |
| التوحيد الحراري | يضمن المعالجة المتسقة عبر الحزام بأكمله | يمنع عيوب الحواف وفقدان الإنتاج |
| التحكم في الملف | يحد من عمق انتشار المعدن | يمنع الدوائر القصيرة الكهربائية والارتفاع |
قم بزيادة إنتاج خلايا الطاقة الشمسية PERT الخاصة بك مع KINTEK
الدقة هي الفرق بين مولد طاقة عالي الأداء والخردة. توفر KINTEK حلولًا حرارية رائدة في الصناعة مدعومة بالبحث والتطوير والتصنيع المتخصص. تم تصميم أنظمة Muffle و Tube و Vacuum القابلة للتخصيص لدينا لتوفير التوحيد الحراري الصارم ومعدلات التسخين السريعة المطلوبة لتعدين خلايا الطاقة الشمسية المتقدمة.
سواء كنت بحاجة إلى تحسين ملفات درجة الحرارة القصوى الخاصة بك أو توسيع نطاق الإنتاج باستخدام أفران عالية الحرارة موثوقة، فإن فريقنا مستعد لدعم احتياجات التصنيع الفريدة الخاصة بك.
اتصل بـ KINTEK اليوم لتحسين خط الإنتاج الخاص بك

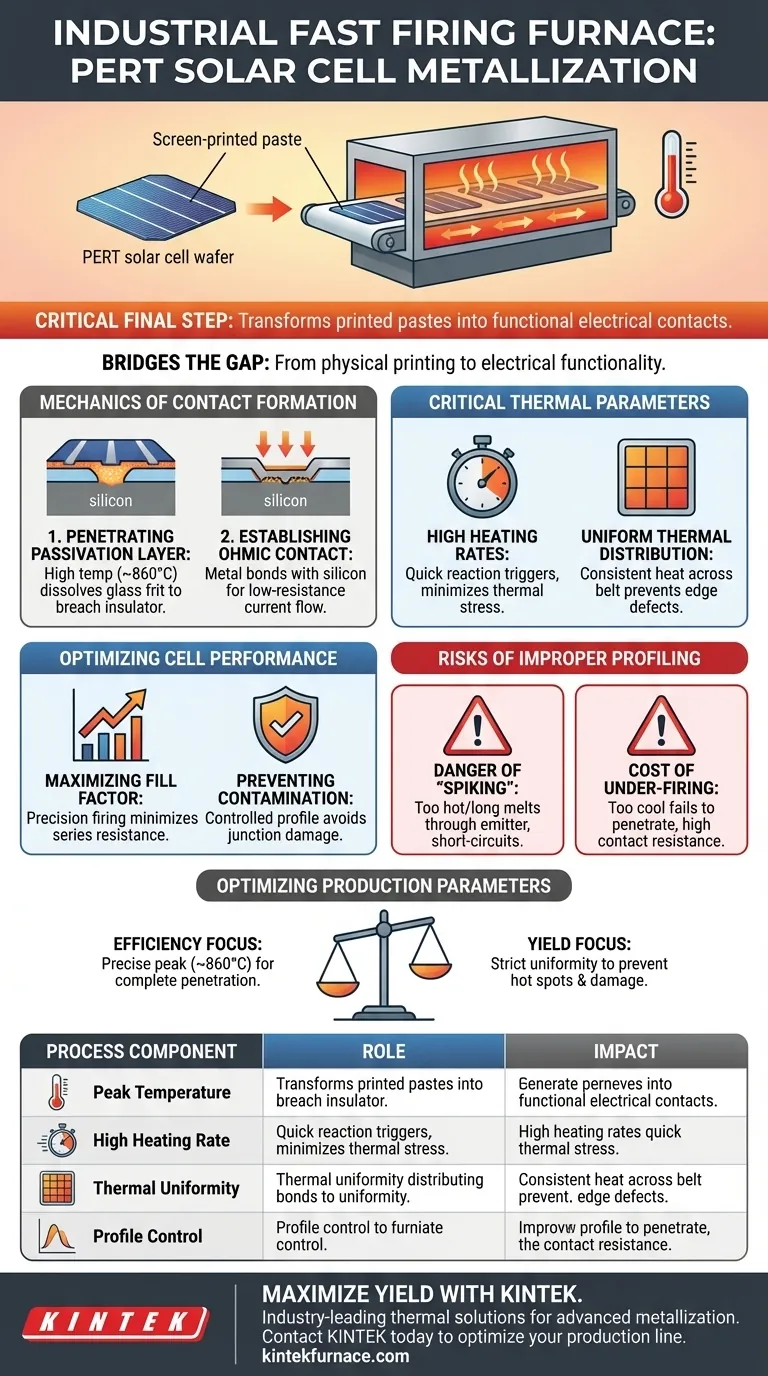

دليل مرئي
