في جوهرها، تستخدم أفران الترسيب الكيميائي للبخار (CVD) وحدة تحكم منطقية قابلة للبرمجة (PLC) جنبًا إلى جنب مع واجهة المشغل كنظامها الأساسي للتحكم في العمليات. هذا الكمبيوتر الصناعي المتين مسؤول عن تنفيذ التسلسلات الدقيقة المبرمجة مسبقًا المطلوبة لتصنيع المواد، بدءًا من إدارة تدفق الغاز وصولاً إلى تنظيم ملفات تعريف درجة الحرارة.
اسم "PLC" لا يخبر سوى جزء من القصة. التحكم الحقيقي في عملية CVD يتعلق بنظام متكامل حيث تنسق وحدة PLC درجة الحرارة وتوصيل الغاز والتوقيت بدقة بالغة لضمان نتائج قابلة للتكرار وعالية الجودة.
تشريح التحكم في عملية CVD
فرن CVD الحديث هو أكثر من مجرد فرن بسيط؛ إنه أداة تركيب متطورة. نظام التحكم هو الجهاز العصبي المركزي الخاص به، الذي يضمن إدارة كل متغير وفقًا لوصفة العملية المحددة.
وحدة PLC: الدماغ الصناعي
وحدة التحكم المنطقية القابلة للبرمجة (PLC) هي جهاز كمبيوتر مصلب مصمم لتحمل البيئات الصناعية وتنفيذ المهام الآلية بشكل موثوق. في فرن CVD، هي صانع القرار الأساسي، حيث تقرأ المدخلات من أجهزة الاستشعار وتنشط المخرجات مثل الصمامات والسخانات.
واجهة المشغل: القيادة والتحكم
واجهة المشغل، غالبًا ما تكون شاشة HMI (واجهة الإنسان والآلة) تعمل باللمس، هي نافذة المستخدم على العملية. تسمح للمشغل بتحميل الوصفات، والتحكم يدويًا في المكونات، ومراقبة متغيرات العملية في الوقت الفعلي، وعرض الإنذارات.
المعلمات الرئيسية تحت التحكم الآلي
الوظيفة الأساسية لوحدة PLC هي توفير تحكم ثابت في المعلمات الحرجة التي تحكم تفاعل CVD.
تحديد دقيق لدرجة الحرارة
تدير وحدة PLC وصفات درجة الحرارة المعقدة، بما في ذلك معدلات الرفع المتحكم فيها، وأوقات الانتظار المستقرة عند درجات حرارة محددة، وعمليات التبريد المتحكم فيها. وهذا يضمن حدوث التفاعلات الكيميائية عند حالة الطاقة المثلى.
توصيل الغاز الآلي
التحكم الدقيق في الغازات الأولية أمر أساسي لعملية CVD. تستخدم وحدة PLC وحدات التحكم في التدفق الكتلي (MFCs) لتوصيل كميات دقيقة من الغازات المختلفة. كما تتحكم في المحركات الهوائية على صمامات الرأس لتبديل مصادر الغاز وخطوط التنظيف تلقائيًا.
المراقبة في الوقت الفعلي والسلامة
يراقب النظام باستمرار متغيرات مثل درجة الحرارة والضغط وتدفق الغاز. إذا انحرف أي معلم عن نقطة الضبط الخاصة به، يمكن لوحدة PLC تشغيل إنذار أو بدء تسلسل إغلاق آمن، مما يحمي كل من المعدات والمنتج.
لماذا هذا المستوى من التحكم لا غنى عنه
ترتبط دقة نظام التحكم هذا مباشرة بجودة واتساق المادة النهائية.
ضمان قابلية تكرار العملية
بدون أتمتة PLC للتسلسل، فإن الاختلافات الطفيفة في التوقيت أو معدلات التدفق من تشغيل لآخر ستؤدي إلى سمك وتركيب وخصائص مواد غير متناسقة. الأتمتة تزيل هذا التباين البشري.
تمكين الضبط الدقيق للتحسين
يعتمد الباحثون ومهندسو العمليات على نظام التحكم لتعديل المعلمات بشكل منهجي. هذه القدرة على إجراء تغييرات صغيرة ومتحكم فيها ضرورية لتطوير مواد جديدة وتحسين عمليات الترسيب لتطبيقات محددة.
فهم المفاضلات
بينما التحكم المتقدم قوي، من المهم إدراك التعقيدات المرتبطة به.
القدرة مقابل التعقيد
يوفر النظام الآلي بالكامل عالي القدرة تحكمًا لا يصدق في العمليات ولكنه يتطلب أيضًا خبرة كبيرة للبرمجة والصيانة واستكشاف الأخطاء وإصلاحها. قد تكون الأنظمة الأبسط أسهل في التشغيل ولكنها توفر دقة أقل.
تكلفة المكونات الدقيقة
تضيف ميزات مثل وحدات التحكم في التدفق الكتلي عالية الدقة، والتحكم في درجة الحرارة متعدد المناطق، ومقاييس التفريغ المتقدمة تكلفة كبيرة للفرن. يجب أن يتناسب مستوى الدقة المطلوب مع متطلبات التطبيق.
مرونة النظام
يمكن تصميم أنظمة التحكم المخصصة بشكل مثالي لعملية فريدة ولكنها قد تخلق تبعية للبائع. توفر الأنظمة المبنية على منصات PLC القياسية والمستخدمة على نطاق واسع مرونة أكبر على المدى الطويل للدعم والترقيات.
اتخاذ الخيار الصحيح لهدفك
يعتمد تكوين نظام التحكم المثالي بالكامل على هدفك.
- إذا كان تركيزك الأساسي هو البحث والتطوير: إعطاء الأولوية لنظام يتمتع بأقصى قدر من مرونة البرمجة، وتسجيل بيانات شامل، والقدرة على تعديل معلمات الغاز ودرجة الحرارة بسهولة.
- إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة: التأكيد على الأتمتة القوية، وقابلية التكرار الثابتة، وإدارة الإنذارات المفصلة، وأقفال السلامة الصارمة لضمان إنتاج ثابت وسلامة المشغل.
- إذا كان تركيزك الأساسي هو التعليم أو الدراسات التأسيسية: قد يكون النظام ذو الواجهة الأكثر شفافية الذي يصور بوضوح خطوات العملية أكثر قيمة من النظام الذي يتميز بأقصى قدر من الأتمتة.
في النهاية، التحكم الفعال في العمليات هو الجسر الذي يحول الكيمياء النظرية للمادة إلى منتج ملموس وموثوق وعالي الأداء.
جدول الملخص:
| مكون التحكم | الوظيفة | الفائدة الرئيسية |
|---|---|---|
| وحدة التحكم المنطقية القابلة للبرمجة (PLC) | تنفيذ التسلسلات الآلية لدرجة الحرارة وتدفق الغاز والتوقيت | تضمن قابلية التكرار والدقة في تصنيع المواد |
| واجهة المشغل (HMI) | تسمح بتحميل الوصفات، والمراقبة في الوقت الفعلي، والتحكم اليدوي | تعزز تفاعل المستخدم والإشراف على العملية |
| وحدات التحكم في التدفق الكتلي (MFCs) | توصيل كميات دقيقة من الغازات بدقة عالية | تحافظ على اتساق تركيب الفيلم وسمكه |
| أنظمة السلامة | مراقبة المعلمات وتشغيل الإنذارات أو الإغلاقات | حماية المعدات وضمان سلامة التشغيل |
هل أنت مستعد للارتقاء بتركيب المواد الخاصة بك من خلال حلول أفران CVD المصممة خصيصًا؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير أفران متطورة عالية الحرارة، بما في ذلك أنظمة CVD/PECVD، وأفران التجفيف، والأفران الأنبوبية، والأفران الدوارة، وأفران التفريغ والجو. تضمن إمكانياتنا العميقة في التخصيص تحكمًا دقيقًا لاحتياجاتك التجريبية الفريدة، سواء في البحث أو الإنتاج أو التعليم. اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا تحسين عمليتك وتقديم نتائج موثوقة وعالية الأداء!

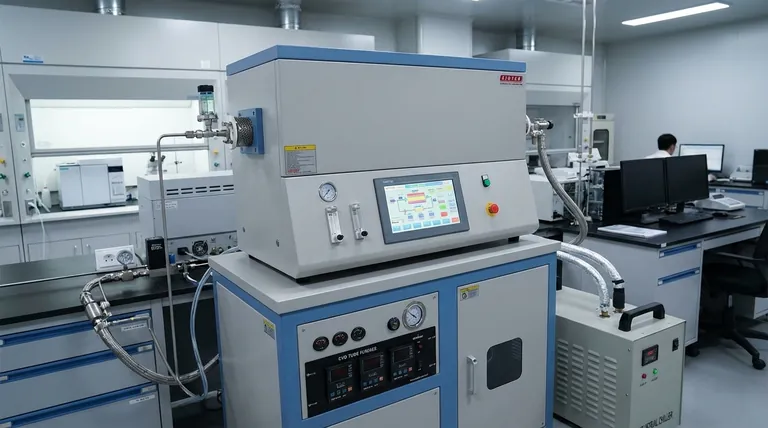

دليل مرئي
