تشكل مناولة العينات في درجات الحرارة المرتفعة مخاطر كبيرة على أنابيب أفران الألومينا ويرجع ذلك في المقام الأول إلى خصائص المواد المتأصلة فيها وظروف التشغيل. وعلى الرغم من أن هذه الأنابيب، رغم مقاومتها الممتازة لدرجات الحرارة العالية ونقائها، إلا أنها عرضة للصدمات الحرارية - وهو تغير سريع في درجة الحرارة يؤدي إلى الإجهاد والتشقق المحتمل. تشمل العوامل الرئيسية الفوارق الكبيرة في درجات الحرارة بين مناطق التسخين وغير التسخين (غالبًا ما تتجاوز 1000 درجة مئوية)، والصدمات الحرارية المفاجئة أثناء تحميل/تفريغ العينة، وإجهاد الجاذبية في درجات الحرارة المرتفعة. وتتضمن استراتيجيات التخفيف من حدة المشكلة الدعامات الهيكلية والعزل والبروتوكولات التشغيلية الدقيقة، ولكن تظل المفاضلة الأساسية بين الأداء في درجات الحرارة العالية ومقاومة الصدمات الحرارية اعتبارًا حاسمًا للمستخدمين.
شرح النقاط الرئيسية:
-
الخواص المادية لأنابيب أفران الألومينا
- التركيب: >99.6% من محتوى الألومينا والكثافة السائبة ≥3.80 جم/سم مكعب تضمن النقاء العالي والاستقرار الهيكلي.
- مقاومة درجات الحرارة: مصممة للاستخدام المستمر عند درجة حرارة 1600 درجة مئوية، وهي مثالية للتطبيقات ذات درجات الحرارة العالية.
- الحد الحرج: مقاومة ضعيفة للصدمات الحرارية بسبب صلابة الكسر المنخفضة. يمكن أن تؤدي التغيرات السريعة في درجات الحرارة (> 100-200 درجة مئوية/الدقيقة) إلى انتشار التشققات الدقيقة، مما يؤدي إلى فشل كارثي.
-
الإجهاد الحراري التشغيلي
- تدرجات درجة الحرارة: غالبًا ما يختلف الوسط (منطقة التسخين) والجوانب (المناطق غير الساخنة) بمقدار ≥1000 درجة مئوية. وهذا يخلق تمدد/انكماش غير متساوٍ، مما يولد إجهاد شد في المناطق الأكثر برودة.
- الإجهاد الدوري: يؤدي تكرار التسخين/التبريد المتكرر أثناء مناولة العينة إلى تراكم الإجهاد، مما يسرع من الإجهاد.
-
الإجهاد الميكانيكي في درجات الحرارة العالية
- حمل الجاذبية: عند درجة حرارة 1600 درجة مئوية، تلين أنابيب الألومينا قليلاً، مما يجعلها عرضة للترهل أو التشوه. إطارات الدعم الملحومة ضرورية لمواجهة ذلك.

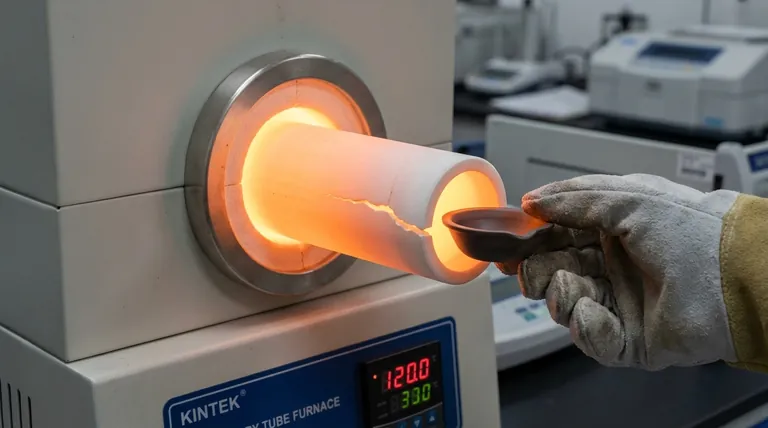

- مناولة العينة: يؤدي إدخال العينات الباردة (على سبيل المثال، درجة حرارة الغرفة) في فرن ساخن إلى تبريد موضعي، مما يؤدي إلى تفاقم الصدمة الحرارية.
-
استراتيجيات التخفيف
- الدعامات الهيكلية: تعمل إطارات الدعم على توزيع الحمل الميكانيكي، بينما تعمل سدادات السيراميك العازلة على تقليل التدرجات الحرارية.
- بروتوكولات التشغيل: يقلل التسخين المسبق للعينات أو استخدام منحدرات درجة الحرارة التدريجية من التغيرات الحرارية المفاجئة.
-
مقايضات التكلفة مقابل الأداء
- أنابيب الألومينا عالية النقاء باهظة الثمن ولكنها ضرورية لدرجات الحرارة القصوى. تتطلب هشاشتها التعامل معها بعناية، مما يزيد من تكاليف الصيانة بشكل غير مباشر.
- قد يؤدي الاستثمار في الأنابيب ذات المقاومة الأفضل للصدمات الحرارية (مثل الألومينا المخدرة أو المواد المركبة) إلى تعويض نفقات الاستبدال على المدى الطويل.
-
اعتبارات المورد والتصميم
- يوفر الموردون ذوو السمعة الطيبة أنابيب ذات هياكل حبيبات محسنة لتحسين أداء الصدمات الحرارية بشكل طفيف.
- يمكن أن تؤدي التصميمات المخصصة (على سبيل المثال، الجدران الأكثر سمكًا عند نقاط الضغط) إلى إطالة العمر الافتراضي ولكنها تتطلب التعاون مع الشركات المصنعة.
هل فكرت كيف يمكن أن تؤدي التحسينات الإضافية في معدلات ارتفاع الفرن إلى إطالة عمر الأنبوب؟ غالبًا ما تسفر التعديلات الصغيرة في بروتوكولات التشغيل عن فوائد غير متناسبة في متانة المعدات.
جدول ملخص:
| عامل الخطر | التأثير على أنبوب الألومينا | استراتيجية التخفيف |
|---|---|---|
| الصدمة الحرارية | تتسبب التغيرات السريعة في درجات الحرارة في حدوث تشققات وكسور دقيقة. | التدرجات التدريجية لدرجات الحرارة، والتسخين المسبق للعينات. |
| تدرجات درجة الحرارة | التمدد/الانكماش غير المتساوي يولد إجهاد الشد. | سدادات السيراميك العازلة، والدعامات الهيكلية. |
| حمل الجاذبية | تليين عند 1600 درجة مئوية يؤدي إلى ترهل أو تشوه. | إطارات الدعم الملحومة، تصميم الأنبوب الأمثل. |
| الإجهاد الدوري | يؤدي التسخين/التبريد المتكرر إلى تسريع الإجهاد. | البروتوكولات التشغيلية (على سبيل المثال، معدلات الانحدار المتحكم فيها). |
