نعم، تم تصميم فرن الأنبوب المقسم لمرونة التشغيل. يمكن استخدامه في كل من الوضعين الأفقي والعمودي، لكن هذه المرونة تعتمد على توفر حوامل التثبيت وملحقات الدعم المناسبة. تتيح لك القدرة على إعادة توجيه الفرن تخصيص بيئة المعالجة الحرارية لتلبية المتطلبات المحددة لتجربتك.
إن الاختيار بين الوضع الأفقي أو العمودي لا يتعلق بـ "الأفضل"، بل يتعلق بما هو صحيح استراتيجيًا لتطبيقك. يؤثر اتجاه الفرن بشكل مباشر على انتقال الحرارة، وديناميكيات تدفق الغاز، والجوانب العملية لمناولة عينتك.
الاختلاف الأساسي: كيف يؤثر الاتجاه على عمليتك
يعد اختيار الاتجاه قرارًا أساسيًا يؤثر على الفيزياء داخل أنبوب الفرن. يعد فهم هذه الاختلافات أمرًا أساسيًا لتحقيق نتائج قابلة للتكرار والدقيقة.
فيزياء انتقال الحرارة
في الفرن العمودي، تحيط عناصر التسخين بأنبوب العملية، وتنتقل الحرارة من خلال الإشعاع والحمل الحراري الطبيعي. يرتفع الهواء الساخن أو الغاز بشكل طبيعي، مما يخلق تيارًا حراريًا يمكن أن يساعد في تعزيز تجانس درجة الحرارة على طول العينة.
في الفرن الأفقي، يحدث انتقال الحرارة بشكل أساسي عن طريق الإشعاع من العناصر إلى أنبوب العملية والعينة. على الرغم من فعاليته العالية، إلا أنه يمكن أن يؤدي في بعض الأحيان إلى اختلافات طفيفة في درجة الحرارة على طول العينة إذا لم تتم معايرته بشكل صحيح، حيث يلعب الحمل الحراري الطبيعي دورًا أقل.
التحكم في الجو المحيط
غالبًا ما يكون الوضع الأفقي متفوقًا للعمليات التي تتطلب حركة غاز متحكم بها. يسمح بتدفق غاز طبقي من طرف إلى آخر، مما يجعله مثاليًا لتطبيقات مثل ترسيب البخار الكيميائي (CVD) حيث يجب أن تتدفق غازات السلائف بالتساوي فوق الركيزة.
يتفوق الوضع العمودي في تقليل حركة الغاز. وهو مثالي للتطبيقات ذات الجو الساكن أو الفراغ حيث تريد تقليل آثار تيارات الحمل الحراري، مثل بعض عمليات نمو البلورات أو التلدين.
الواقع العملي: مناولة العينات ومساحة المختبر
بعيدًا عن العلوم الحرارية، يعد التخطيط المادي وقابلية استخدام الفرن من العوامل الحاسمة في بيئة المختبر اليومية.
تحميل العينات وتحديد مواضعها
توفر الأفران العمودية تحميلًا علويًا مباشرًا، وهو أمر مفيد للغاية للعينات الطويلة أو البوتقات التي تحتاج إلى الوقوف بشكل مستقيم. يمكن إنزال العينات بسهولة ورفعها من المنطقة الساخنة.
تتطلب الأفران الأفقية وضع العينات على "قارب" أو حامل ودفعها إلى وسط الأنبوب. يمكن أن يكون هذا أكثر تعقيدًا، خاصة عند تحديد مواضع عينات متعددة أو التأكد من أنها لا تلامس جدران الأنبوب.
البصمة وتخطيط المختبر
تتميز الأفران العمودية ببصمة أكثر إحكامًا بشكل ملحوظ. تصميمها الشبيه بالبرج يجعلها مثالية للمختبرات ذات مساحة سطح العمل أو الأرضية المحدودة.
تكون الأفران الأفقية أطول وتتطلب مساحة سطح مخصصة أكبر أو مساحة أرضية. يمكن أن يكون تخطيطها مفيدًا للتكامل مع معدات المعالجة الخطية الأخرى ولكنه أقل كفاءة من حيث المساحة بشكل عام.
فهم المفاضلات والفروق الدقيقة
تأتي مرونة فرن الأنبوب المقسم مع اعتبارات يجب إدارتها لضمان التشغيل الناجح.
أسطورة تجانس درجة الحرارة
على الرغم من اختلاف الفيزياء، يمكن لكلا الاتجاهين تحقيق تجانس ممتاز لدرجة الحرارة. يمكن أن يكون الحمل الحراري الطبيعي للفرن العمودي ميزة، ولكن يمكن للفرن الأفقي المصمم جيدًا مع تحكم متعدد المناطق في التسخين أن ينتج منطقة ساخنة مستقرة وموحدة بشكل استثنائي.
الدور الحاسم للملحقات
لا يمكنك ببساطة قلب الفرن على جانبه. يتطلب التبديل من الوضع الأفقي إلى الوضع العمودي (أو العكس) حامل التثبيت المحدد من الشركة المصنعة. يضمن هذا الاستقرار، وتدفق الهواء المناسب لتبريد جسم الفرن، وسلامة المشغل.
عناصر التسخين ودرجة الحرارة
يتم تحديد اختيار عنصر التسخين - مثل كربيد السيليكون (SiC) أو ثنائي موليبدينوم السيليسايد (MoSi₂) - من خلال متطلبات درجة الحرارة القصوى لديك، وليس اتجاه الفرن. يمكن تجهيز كلا النموذجين، الأفقي والعمودي، بعناصر ذات درجة حرارة عالية.
اتخاذ القرار الصحيح لتطبيقك
اختر اتجاه الفرن الخاص بك بناءً على هدفك التجريبي الأساسي.
- إذا كان تركيزك الأساسي هو معالجة المساحيق أو التكليس: غالبًا ما يُفضل الوضع الأفقي لنشر المادة بالتساوي في قارب العينة.
- إذا كان تركيزك الأساسي هو نمو البلورات أو الترسيب العمودي: يوفر الوضع العمودي استقرارًا جاذبيًا ويقلل من التيارات الحملية غير المرغوب فيها.
- إذا كان تركيزك الأساسي هو التلدين البسيط بأشكال عينات متنوعة: يوفر الفرن الأفقي مرونة لوضع عينات بأبعاد مختلفة.
- إذا كانت مساحة مختبرك محدودة للغاية: يعد الوضع العمودي الخيار الواضح والعملي نظرًا لبصمته الأصغر.
في نهاية المطاف، يتيح لك فهم هذه الاختلافات الأساسية اختيار تكوين فرن يعمل كأداة دقيقة لهدفك العلمي.
جدول ملخص:
| الجانب | الوضع الأفقي | الوضع العمودي |
|---|---|---|
| انتقال الحرارة | الإشعاع في المقام الأول؛ قد يكون هناك اختلافات طفيفة | الإشعاع والحمل الحراري الطبيعي لتحقيق تجانس أفضل |
| التحكم في تدفق الغاز | مثالي للتدفق الطبقي (مثل عمليات CVD) | يقلل من الحمل الحراري؛ جيد للتطبيقات الساكنة/الفراغية |
| مناولة العينة | يتطلب قوارب عينات؛ يمكن أن يكون معقدًا للعينات المتعددة | تحميل علوي؛ سهل للعينات الطويلة أو المستقيمة |
| مساحة المختبر | يتطلب مساحة سطح أكبر | بصمة مدمجة؛ موفرة للمساحة |
| الأفضل لـ | معالجة المساحيق، التكليس، أشكال العينات المرنة | نمو البلورات، الترسيب العمودي، المختبرات ذات المساحة المحدودة |
أطلق العنان للدقة في عملياتك الحرارية مع KINTEK
بالاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، توفر KINTEK للمختبرات المتنوعة حلول أفران متقدمة لدرجات الحرارة العالية. يكتمل خط إنتاجنا، بما في ذلك أفران الموقد، والأنابيب، والدوران، وأفران الفراغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. سواء كنت بحاجة إلى فرن أنبوب مقسم للاستخدام الأفقي أو العمودي، فإننا نضمن الأداء الأمثل والسلامة والكفاءة المصممة خصيصًا لتطبيقاتك المحددة مثل معالجة المساحيق، أو نمو البلورات، أو CVD.
اتصل بنا اليوم لمناقشة كيف يمكن لأفراننا تعزيز قدرات مختبرك وتحقيق نتائج موثوقة وقابلة للتكرار!

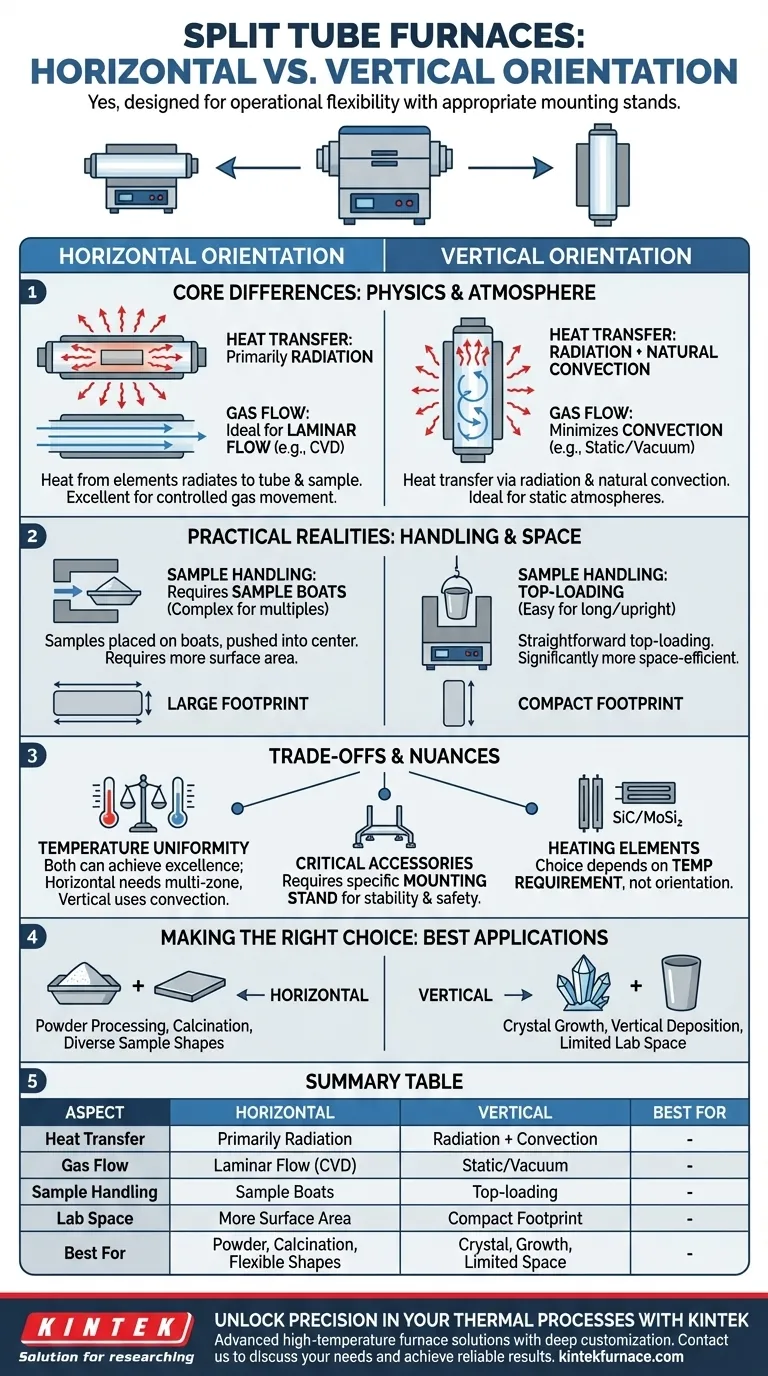

دليل مرئي
