تعمل المرايا الإهليلجية عن طريق الاستفادة من الخصائص الهندسية الدقيقة لتركيز الطاقة المشعة من مصدر ضوء على هدف محدد. في فرن بصري ذي منطقة عائمة، يتم وضع مصدر الحرارة (مثل فتيل الهالوجين) عند نقطة بؤرية واحدة للشكل الإهليلبي، بينما توضع المادة المراد صهرها عند النقطة الثانية. يسمح هذا الترتيب بالنقل الفعال للطاقة الحرارية المكثفة دون اتصال مادي.
تعتمد الآلية الأساسية على تكوينات مزدوجة أو متعددة الإهليلج لتقارب الطاقة المشعة من اتجاهات متعددة في وقت واحد. يخلق هذا التقاطع مجالًا أفقيًا موحدًا وعالي الحرارة يضمن بقاء المنطقة المنصهرة مستقرة جانبيًا أثناء نمو البلورة.
هندسة تركيز الحرارة
مبدأ نقطة التركيز
تستند العملية الأساسية لهذه المرايا إلى هندسة الشكل الإهليلبي. يمتلك الشكل الإهليلبي نقطتين بؤريتين مميزتين.
أي شعاع ضوء ينبعث من النقطة البؤرية الأولى ويصطدم بالسطح الإهليلبي ينعكس مباشرة إلى النقطة البؤرية الثانية.
تركيز الطاقة
في سياق الفرن، يتم وضع مصباح عالي الكثافة في النقطة البؤرية الأولى.
تلتقط المرايا الضوء المتباعد من هذا الفتيل وتعيد توجيهه.
ينتج عن ذلك نقطة حرارة مركزة للغاية عند النقطة البؤرية الثانية، وهي المكان الذي يتم فيه وضع قضيب التغذية.
إنشاء المجال الحراري الأفقي
الحاجة إلى التسخين متعدد الاتجاهات
مرآة إهليلجية واحدة ستسخن جانبًا واحدًا فقط من قضيب التغذية، مما يخلق ملفًا حراريًا غير متساوٍ.

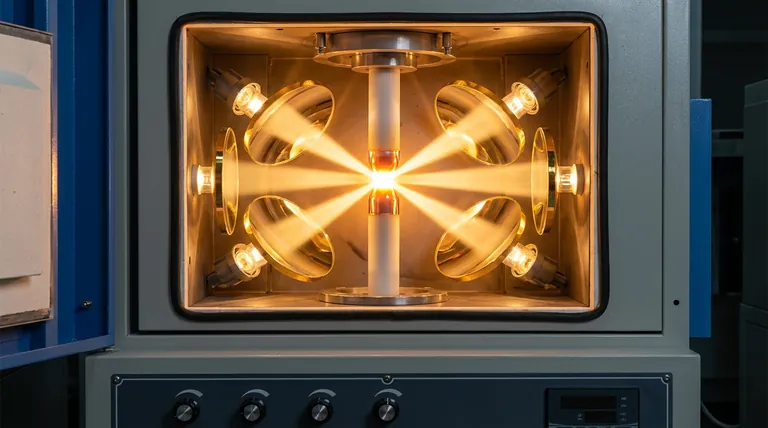

لمواجهة ذلك، تستخدم أفران المنطقة العائمة البصرية تصميمات مزدوجة أو متعددة الإهليلج.
التقارب والتوحيد
من خلال ترتيب مرايا متعددة حول المحور المركزي، يوجه النظام الطاقة المشعة نحو المركز من زوايا مختلفة.
تتقارب حزم الضوء هذه في مركز قضيب التغذية.
ينشئ هذا التقارب المتداخل مجالًا حراريًا أفقيًا موحدًا.
ضمان الاستقرار الجانبي
هذا التوحيد الأفقي ليس مجرد مسألة كفاءة تسخين؛ إنه مطلب هيكلي.
المجال الموحد ضروري للحفاظ على الاستقرار الجانبي للمنطقة المنصهرة.
يمنع المادة السائلة من أن تصبح غير متوازنة أو تنسكب، وهو أمر بالغ الأهمية لنمو البلورات الناجح.
فهم القيود الهندسية
حساسية المحاذاة
تعتمد كفاءة هذا النظام بالكامل على الدقة الهندسية.
إذا كان فتيل الهالوجين منحرفًا قليلاً عن النقطة البؤرية الأولى، فسوف تخطئ الطاقة المنعكسة الهدف عند النقطة البؤرية الثانية.
يؤدي عدم المحاذاة هذا إلى تدهور توحيد المجال الأفقي ويمكن أن يزعزع استقرار المنطقة المنصهرة.
تكوين المكونات
يجب أن يتطابق شكل وموضع مصدر الحرارة مع التصميم البصري للمرايا.
يعتمد النظام على الفتيل الذي يعمل كمصدر نقطي دقيق لضمان بقاء المجال الحراري الناتج حادًا ومتحكمًا فيه.
التحسين لاستقرار البلورات
لضمان أفضل النتائج في نمو المنطقة العائمة البصرية، يجب عليك مواءمة خيارات معداتك مع فيزياء التركيز الإهليلبي.
- إذا كان تركيزك الأساسي هو التوحيد الحراري: أعط الأولوية للتصميمات متعددة الإهليلج على إعدادات المرايا المزدوجة لزيادة عدد زوايا التقارب.
- إذا كان تركيزك الأساسي هو استقرار العملية: تأكد من أن مصدر الحرارة متمركز تمامًا عند النقطة البؤرية الأولى للحفاظ على سلامة المجال الأفقي.
يخلق التقارب الدقيق للضوء البيئة الحرارية المستقرة المطلوبة لتحويل قضبان التغذية الخام إلى بلورات عالية الجودة.
جدول ملخص:
| الميزة | الوصف | الدور في فرن المنطقة العائمة |
|---|---|---|
| الهندسة | شكل إهليلبي بنقطتين بؤريتين | تركيز الطاقة من المصباح إلى قضيب التغذية |
| مصدر الطاقة | فتيل الهالوجين | يوضع عند النقطة البؤرية الأولى كمصدر للحرارة |
| تكوين المرايا | مزدوج أو متعدد الإهليلج | يضمن التسخين المتقارب من زوايا متعددة |
| المجال الحراري | توحيد أفقي | يحافظ على الاستقرار الجانبي للمنطقة المنصهرة |
| العامل الحاسم | دقة المحاذاة | يمنع المناطق غير المتوازنة ويضمن جودة البلورات |
ارتقِ ببحثك في المواد مع دقة KINTEK
يتطلب تحقيق البلورة المثالية استقرارًا حراريًا ودقة هندسية مطلقة. في KINTEK، نفهم فيزياء البيئات ذات درجات الحرارة العالية. مدعومين بالبحث والتطوير والتصنيع المتخصصين، نقدم مجموعة شاملة من أنظمة المختبرات ذات درجات الحرارة العالية، بما في ذلك أفران Muffle و Tube و Rotary و Vacuum و CVD، وكلها قابلة للتخصيص بالكامل لتلبية احتياجات البحث الفريدة الخاصة بك.
سواء كنت تقوم بتحسين عملية المنطقة العائمة أو تطوير مواد جديدة، فإن أنظمتنا توفر توزيع الحرارة الموحد والتحكم الموثوق الذي تتطلبه. اتصل بنا اليوم لمناقشة الحل المخصص الخاص بك وشاهد كيف يمكن لـ KINTEK تعزيز كفاءة مختبرك.
المراجع
- Naoki Kikugawa. Recent Progress of Floating-Zone Techniques for Bulk Single-Crystal Growth. DOI: 10.3390/cryst14060552
