في جوهره، يوفر فرن الأنبوب الرأسي عمومًا تجانسًا فائقًا لدرجة الحرارة بسبب الحمل الحراري الطبيعي، في حين يمكن لفرن الأنبوب الأفقي تحقيق تجانس عالٍ ولكنه يتطلب غالبًا تحسينًا أكثر دقة للتغلب على التطبق الحراري. يسمح التوجيه الرأسي للغاز المسخن بالدوران بشكل طبيعي، مما يخلق بيئة حرارية أكثر تجانسًا على طول عينة المادة.
إن الاختيار بين الفرن الرأسي والأفقي ليس مسألة أيهما "أفضل" عالميًا، بل مسألة أي فيزياء انتقال الحرارة المتأصلة في هذا التوجيه تتوافق بشكل أفضل مع مادتك وعمليتك وقيودك العملية المحددة.
فيزياء تجانس درجة الحرارة
لاختيار الفرن المناسب، يجب عليك أولاً فهم كيف يتصرف الحرارة بشكل مختلف في كل اتجاه. يؤثر الترتيب المادي بشكل مباشر على كفاءة نقل الحرارة واستقرار درجة الحرارة.
الأفران الرأسية: ميزة الحمل الحراري الطبيعي
في الفرن الرأسي، تحيط عناصر التسخين بـ "أنبوب العملية". عندما يسخن الغاز أو الجو داخل الأنبوب، فإنه يرتفع بشكل طبيعي.
عندما يصل هذا الغاز إلى الأجزاء العلوية الأكثر برودة من الأنبوب (أو الجزء العلوي من الحجرة المغلقة)، فإنه يبرد، ويصبح أكثر كثافة، وينخفض مرة أخرى على الجوانب. يخلق هذا حلقة حمل حراري طبيعية ومستمرة تعمل على خلط الجو داخل الأنبوب باستمرار، مما يعمل على موازنة فروق درجات الحرارة بشكل فعال.
يُعد هذا الخلط الحراري ذاتي التنظيم هو السبب الرئيسي وراء اشتهار الأفران الرأسية بتوحيد درجة حرارتها الممتازة، خاصة بالنسبة للعينات الثابتة مثل المساحيق أو المواد الموجودة في البوتقة.
الأفران الأفقية: تحدي التطبق (الطبقية)
يحتوي الفرن الأفقي أيضًا على عناصر تسخين تحيط بالأنبوب، لكن اتجاهه يعمل ضد الحمل الحراري الطبيعي.
لا يزال الغاز الساخن يرتفع، ولكنه يصبح محاصرًا في الجزء العلوي من الأنبوب الأفقي، بينما يستقر الغاز الأكثر برودة والأكثر كثافة في القاع. يخلق هذا تطبقًا حراريًا - وهو فرق يمكن قياسه في درجة الحرارة بين الجزء العلوي والسفلي من الأنبوب.
يعتمد نقل الحرارة في هذا الإعداد بشكل أكبر على الإشعاع من جدران الفرن إلى العينة. وعلى الرغم من فعاليته، يمكن أن يؤدي ذلك إلى اختلافات طفيفة، مما يتطلب وضعًا دقيقًا للعينة وتوصيفًا لدرجة الحرارة لضمان حصول جميع أجزاء العينة على طاقة متساوية.
الحل: التسخين متعدد المناطق
بالنسبة للتطبيقات التي تتطلب أعلى مستوى من الدقة، يمكن تهيئة كلا النوعين من الأفران كـ أفران ثلاثية المناطق.
تحتوي هذه الأنظمة على منطقة تسخين مركزية رئيسية ومنطقتين طرفيتين أصغر يتم التحكم فيهما بشكل مستقل. يتم ضبط المناطق الطرفية على درجة حرارة أعلى قليلاً للتعويض عن فقدان الحرارة الحتمي الذي يحدث عند فتحات الأنبوب.
ينشئ ملف تعريف درجة الحرارة المُدار بنشاط هذا المنطقة الساخنة المستقرة والطويلة بشكل ملحوظ، مما يجعلها المعيار الذهبي للعمليات الحساسة للغاية للتدرجات الحرارية.
فهم المقايضات العملية
يعد تجانس درجة الحرارة أمرًا بالغ الأهمية، ولكنه ليس العامل الوحيد. يخلق التصميم المادي لكل فرن مزايا وعيوب متميزة للاستخدام اليومي.
التعامل مع العينات وتحميلها
تتفوق الأفران الرأسية عند التعامل مع المساحيق أو المواد الحبيبية أو السوائل في الأوعية، حيث يبقيها الجاذبية في موضعها تمامًا. وهي مثالية أيضًا للتجارب التي تنطوي على التبريد السريع بالصب (Drop Quenching)، حيث يتم إسقاط العينة بسرعة من المنطقة الساخنة إلى وسط التبريد أدناه.
تعد الأفران الأفقية أكثر عملية لمعالجة عينات متعددة في وقت واحد (على سبيل المثال، في قارب العينات) أو للعمليات المستمرة حيث يتم دفع المواد أو سحبها عبر الأنبوب. يسهل الوصول إليها وأقل تقييدًا بالجاذبية.
البصمة (المساحة) في المختبر
غالبًا ما يعتمد الاختيار على المساحة المادية. يتميز الفرن الرأسي ببصمة صغيرة جدًا، مما يجعله مثاليًا للمختبرات المزدحمة حيث تكون مساحة سطح العمل محدودة للغاية.
يتطلب الفرن الأفقي، بطبيعته، مساحة أوسع بكثير. وعادة ما يتطلب مساحة مخصصة على سطح العمل أو الأرضية لاستيعاب طوله وتوفير خلوص في كلا الطرفين.
تدفق الغاز والجو
يؤثر اتجاه الفرن على كيفية تدفق غازات العملية. في الفرن الأفقي، من السهل نسبيًا تحقيق تدفق غاز صفائحي (Laminar Gas Flow) سلس فوق العينة.
في الفرن الرأسي، يجب أن يعمل تدفق الغاز إما مع تيارات الحمل الحراري الطبيعية أو ضدها. قد يؤدي هذا إلى خلق ديناميكيات تدفق أكثر تعقيدًا والتي قد تحتاج إلى النظر فيها للعمليات الحساسة للجو.
اختيار الأنسب لتطبيقك
في النهاية، يجب أن تحدد متطلبات عمليتك اختيارك للفرن. استخدم هذه الإرشادات لاتخاذ قرار بناءً على هدفك الأساسي.
- إذا كان تركيزك الأساسي هو تحقيق أقصى قدر من التجانس المتأصل للمساحيق أو العينات الفردية: فإن الفرن الرأسي هو المسار الأكثر مباشرة لتحقيق بيئة حرارية متجانسة.
- إذا كان تركيزك الأساسي هو المعالجة عالية الإنتاجية للعينات المتعددة: يوفر الفرن الأفقي سهولة تحميل فائقة وهو مناسب بشكل أفضل لأقارب العينات.
- إذا كان تركيزك الأساسي هو الحصول على أطول وأكثر منطقة ساخنة استقرارًا: فإن الفرن ثلاثي المناطق، سواء كان رأسيًا أو أفقيًا، هو الأداة الضرورية لهذه المهمة.
- إذا كان تركيزك الأساسي هو الحفاظ على مساحة المختبر: يوفر الفرن الرأسي ميزة كبيرة بفضل تصميمه المدمج الشبيه بالبرج.
من خلال فهم كيفية تحديد الاتجاه لانتقال الحرارة، يمكنك اختيار فرن مناسب بشكل أساسي لفيزياء عملك بثقة.
جدول ملخص:
| الجانب | فرن الأنبوب الرأسي | فرن الأنبوب الأفقي |
|---|---|---|
| توحيد درجة الحرارة | متفوق بسبب الحمل الحراري الطبيعي | يتطلب التحسين للتغلب على التطبق |
| آلية نقل الحرارة | حلقة حمل حراري طبيعية | الإشعاع، مع التطبق الحراري |
| مثالي لـ | المساحيق، العينات الفردية، التبريد السريع بالصب | عينات متعددة، عمليات مستمرة |
| البصمة (المساحة) | صغيرة ومدمجة | أكبر، تتطلب مساحة أكبر |
| تدفق الغاز | ديناميكيات معقدة | تدفق صفائحي سلس |
هل تحتاج إلى فرن مصمم خصيصًا لتلبية احتياجات مختبرك الفريدة؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول متقدمة لدرجات الحرارة العالية مثل أفران الصواني، وأفران الأنابيب، والأفران الدوارة، وأفران التفريغ والجو المتحكم به، وأنظمة CVD/PECVD. بفضل قدرات التخصيص العميق والقوية، فإننا نلبي بدقة متطلباتك التجريبية للحصول على تحكم فائق في درجة الحرارة وتوحيدها. اتصل بنا اليوم لتعزيز كفاءة مختبرك وتحقيق أفضل النتائج!

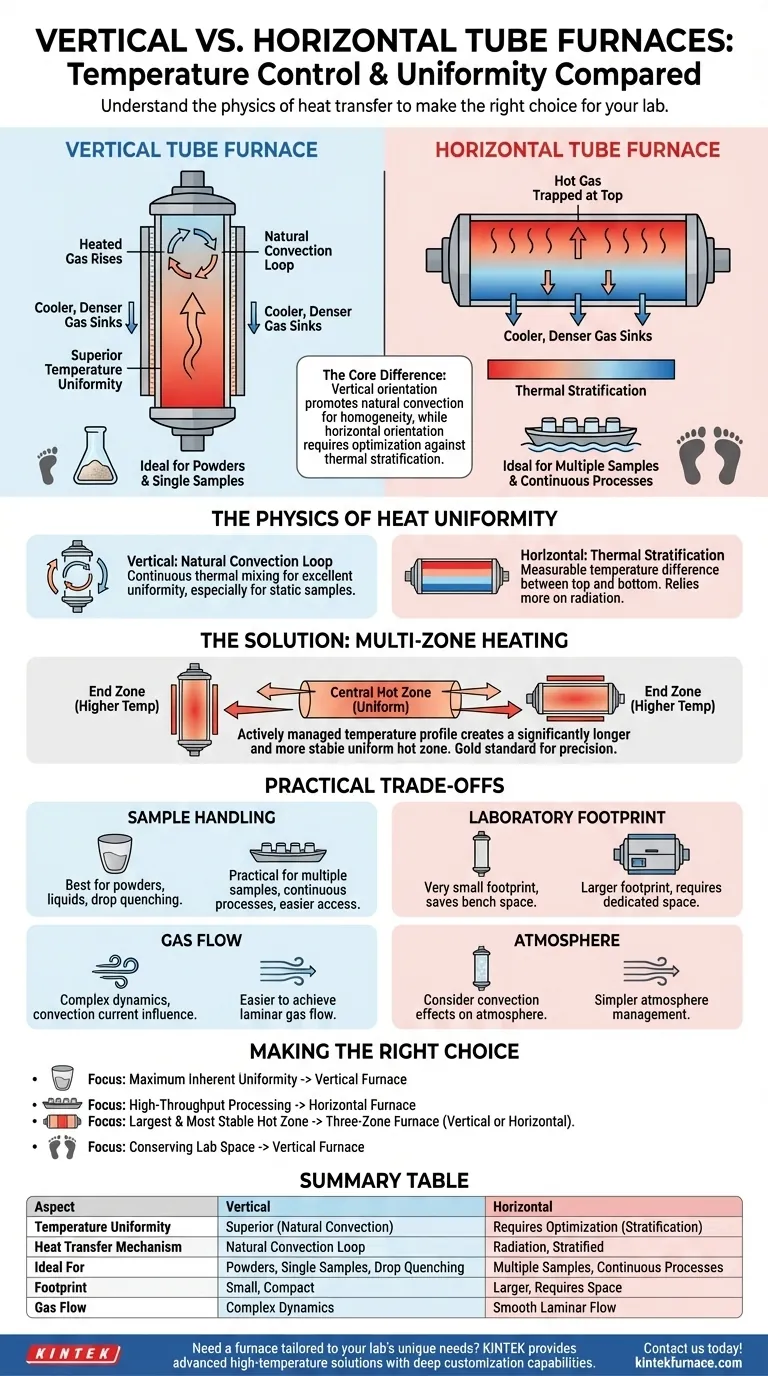

دليل مرئي
