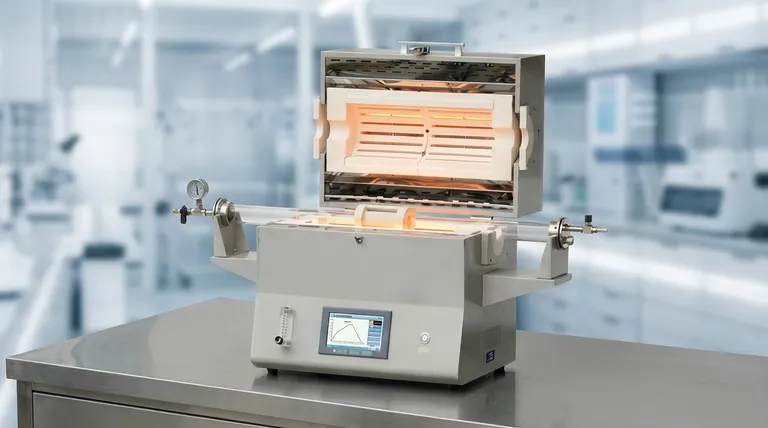

التسخين المتجانس في الفرن الأنبوبي ليس صدفة؛ بل هو نتيجة مباشرة لعدة مبادئ تصميم متكاملة. يتم تحقيق هذه الدقة من خلال الجمع بين الهندسة الأسطوانية للفرن، واستخدام مناطق تسخين متعددة ومستقلة التحكم، والعزل الفعال الذي يمنع الحرارة من الهروب عند نهايات الأنبوب. تعمل هذه الميزات معًا على إنشاء بيئة حرارية مستقرة ومتسقة تكون حاسمة للعمليات عالية الدقة.
يتمثل التحدي الأساسي للتوحيد الحراري في إدارة فقدان الحرارة. لا يقوم الفرن الأنبوبي المصمم جيدًا بتوليد الحرارة فحسب؛ بل يتحكم بنشاط في توزيعها على طول الأنبوب بالكامل لخلق بيئة معالجة مستقرة ويمكن التنبؤ بها.
الأساس: التصميم الهندسي والمادي الأساسي
يشكل البناء المادي للفرن الأنبوبي الأساس للتوحيد الحراري. إن الشكل والمواد وطريقة التسخين كلها خيارات مقصودة تهدف إلى توزيع الحرارة بالتساوي.
الحجرة الأسطوانية
يكمن جوهر الفرن الأنبوبي في حجرة الاحتراق الأسطوانية. تضمن هذه الهندسة أن عناصر التسخين، التي تحيط بالأنبوب، تكون على مسافة متساوية من المركز عند جميع النقاط حول المحيط. يعزز هذا بشكل طبيعي التسخين الإشعاعي المتساوي من الخارج إلى الداخل.
مبدأ التسخين غير المباشر
تعمل الأفران الأنبوبية كأفران "مبطنة". لا تلامس عناصر التسخين العينة بشكل مباشر؛ بل تقوم بتسخين أنبوب الفرن. يقوم الأنبوب نفسه بعد ذلك بإشعاع الحرارة بالتساوي نحو المادة التي تتم معالجتها، مما يمنع النقاط الساخنة التي قد تحدث بسبب التعرض المباشر للعناصر.
المواد الأنبوبية المقاومة للحرارة
يتم اختيار مادة أنبوب العملية، غالبًا الكوارتز أو الألومينا أو الموليت، بسبب استقرارها الحراري وموصليتها. يمكن لهذه المواد تحمل درجات حرارة عالية ونقل الحرارة بكفاءة وبشكل متساوٍ، مما يساهم في ملف درجة حرارة متسق داخل الأنبوب.
تحقيق التحكم النشط: تكنولوجيا المناطق المتعددة
في حين أن التصميم المادي يخلق أساسًا للتوحيد، فإن الإدارة النشطة لدرجة الحرارة هي التي تسمح بالدقة الحقيقية. هذا هو المكان الذي يصبح فيه التحكم متعدد المناطق أمرًا ضروريًا.
كيف تعمل الأفران ذات المنطقة الواحدة
يحتوي الفرن ذو المنطقة الواحدة على مجموعة واحدة من عناصر التسخين وجهاز تحكم واحد. على الرغم من أنه فعال للعديد من المهام، إلا أن درجة الحرارة تنخفض بشكل طبيعي بالقرب من نهايات الأنبوب حيث تهرب الحرارة. ينتج عن هذا منطقة ساخنة أقصر ومتجانسة حقًا في المنتصف.
قوة التحكم متعدد المناطق
يقوم الفرن متعدد المناطق بتقسيم الطول المسخن إلى ثلاث مناطق أو أكثر، لكل منها ميزان حرارة وجهاز تحكم مستقل خاص بها. يمكن برمجة المناطق الطرفية للعمل في درجة حرارة أعلى من المنطقة المركزية. تعمل هذه الحرارة الإضافية على تعويض الطاقة المفقودة بشكل طبيعي عند الفتحات بشكل فعال، مما يطيل بشكل كبير طول منطقة درجة الحرارة الموحدة.
التوحيد الميكانيكي للمواد الجسيمية
من أجل معالجة المساحيق أو الحبيبات، تتميز بعض الأفران المتخصصة بتدوير الأنبوب وإمالة الهيكل. يضمن هذا التحريك الميكانيكي أن المادة الموجودة بالداخل تتقلب باستمرار، مما يعرض جميع الجسيمات لنفس الظروف الحرارية ويمنع ارتفاع درجة الحرارة الموضعية أو انخفاضها.
فهم المفاضلات
يتضمن تحقيق التوحيد المثالي موازنة تعقيد التصميم والتكلفة والواقع المادي لانتقال الحرارة.
المنطقة الموحدة مقابل الطول المسخن
المفهوم الحاسم هو أن المنطقة الساخنة الموحدة تكون دائمًا أقصر من الطول الإجمالي المسخن للفرن. فقدان الحرارة عند الأطراف أمر لا مفر منه. يعمل الفرن ثلاثي المناطق على تحسين هذه النسبة بشكل كبير ولكنه لا يقضي على التأثير تمامًا.
التكلفة مقابل عدد المناطق
تتطلب درجات أعلى من التوحيد تعقيدًا أكبر. يوفر الفرن ثلاثي المناطق توحيدًا أفضل بكثير من طراز المنطقة الواحدة ولكن بتكلفة أعلى بسبب أجهزة التحكم والمقاييس الحرارية الإضافية والأسلاك الأكثر تعقيدًا.
تأثير الغلاف الجوي والضغط
يمكن أن يؤثر تشغيل العملية تحت فراغ أو غاز متدفق أيضًا على توحيد درجة الحرارة. يغير تحرك الغاز أو عدم وجوده (في الفراغ) ديناميكيات انتقال الحرارة داخل الأنبوب، مما قد يتطلب تعديلات على إعدادات درجة الحرارة للحفاظ على التوحيد.
اتخاذ الخيار الصحيح لهدفك
يعتمد اختيار الفرن المناسب كليًا على الدقة التي تتطلبها عمليتك.
- إذا كان تركيزك الأساسي هو أقصى قدر من التوحيد للعينات الثابتة: أعطِ الأولوية للفرن متعدد المناطق (عادةً ثلاث مناطق) واستخدم سدادات عزل عالية الجودة لتقليل الفقد عند الأطراف.
- إذا كان تركيزك الأساسي هو معالجة المساحيق أو الحبيبات: يعتبر الفرن الأنبوبي الدوار هو الخيار الأفضل لضمان تعرض جميع الجسيمات لحرارة موحدة.
- إذا كان تركيزك الأساسي هو التسخين العام بميزانية محدودة: يكون الفرن ذو المنطقة الواحدة فعالاً، بشرط وضع عينتك مباشرة في منتصف الأنبوب حيث تكون درجة الحرارة هي الأكثر استقرارًا.
من خلال فهم مبادئ التصميم هذه، يمكنك بثقة اختيار وتشغيل فرن أنبوبي لتحقيق المعالجة الحرارية الدقيقة والقابلة للتكرار التي يتطلبها عملك.
جدول ملخص:
| ميزة التصميم | الدور في التسخين المتجانس |
|---|---|
| الحجرة الأسطوانية | يعزز التسخين الإشعاعي المتساوي من جميع الجوانب |
| التحكم متعدد المناطق | يعوض فقدان الحرارة عند الأطراف، ويوسع المنطقة الموحدة |
| التسخين غير المباشر | يمنع النقاط الساخنة عن طريق تسخين الأنبوب، وليس العينة مباشرة |
| مواد الأنبوب (مثل الكوارتز) | يضمن انتقال حرارة مستقر وفعال |
| الدوران الميكانيكي (للمساحيق) | يقلب الجسيمات لتعرض متسق |
