كيف تختلف آلية التسخين بين أفران الأنبوب الرأسية والأفقية؟ حسّن المعالجة الحرارية لمختبرك.

في جوهر الأمر، يمثل الفرق في آلية التسخين بين أفران الأنبوب الرأسية والأفقية اختلافًا دقيقًا ولكنه مهم، وينبع من اتجاه الفرن وتأثيره على انتقال الحرارة. بينما يستخدم كلاهما عناصر تسخين محيطة، تستفيد الأفران الرأسية من الحمل الحراري الطبيعي لتحقيق تجانس حراري فائق، في حين تعتمد الأفران الأفقية بشكل أكبر على الإشعاع، مما قد يؤدي إلى اختلافات طفيفة في درجة الحرارة على طول الأنبوب.

إن الاختيار بين فرن الأنبوب الرأسي والأفقي لا يتعلق بأيهما لديه آلية تسخين "أفضل"، بل يتعلق بالاتجاه الذي تتوافق خصائص نقل الحرارة وتصميمه المادي بشكل أفضل مع المواد والعمليات والنتائج المرجوة.

تفكيك عملية نقل الحرارة

التصميم الأساسي لكلا النوعين من الأفران متطابق: عنصر تسخين مقاوم يحيط بأنبوب المعالجة. الفرق الحاسم هو كيفية تفاعل الجاذبية مع الغلاف الجوي المسخن داخل هذا الأنبوب.

الأفران الرأسية: تسخير الحمل الحراري الطبيعي

في فرن الأنبوب الرأسي، يسخن الهواء أو غاز المعالجة بداخله، ويصبح أقل كثافة، ويرتفع بشكل طبيعي. وهذا يخلق حلقة حمل حراري مستمرة داخل الأنبوب.

يعمل هذا الدوران المستمر للغاز على خلط الحرارة بنشاط، مما يزيل البقع الساخنة ويوزع الطاقة الحرارية بالتساوي على طول منطقة المعالجة. هذا المساعدة الطبيعية تجعل تحقيق تجانس ممتاز في درجة الحرارة ميزة متأصلة في التصميم الرأسي.

الأفران الأفقية: اعتماد أساسي على الإشعاع

في الأنبوب الأفقي، تمنع الجاذبية تشكيل حلقة حمل حراري واسعة النطاق على طول محور الأنبوب. وعلى الرغم من وجود خلايا حمل حراري صغيرة، إلا أنها لا تنقل الحرارة بفعالية من المنتصف إلى الأطراف.

لذلك، يهيمن الإشعاع الحراري من الجدران الساخنة لعنصر التسخين إلى العينة على نقل الحرارة. ورغم فعاليته، قد يكون أقل تجانسًا. قد تصبح مناطق العينة الأقرب إلى مركز عناصر التسخين أكثر سخونة بقليل، ويمكن أن يؤدي فقدان الحرارة عند أطراف الأنبوب إلى تدرجات ملحوظة في درجة الحرارة.

الآثار العملية للاختلاف

إن التحول الدقيق من عملية تعتمد على الحمل الحراري إلى عملية يهيمن عليها الإشعاع له عواقب مباشرة على عملك.

تجانس درجة الحرارة والتحكم فيها

تتمتع الأفران الرأسية بميزة طبيعية في تجانس درجة الحرارة. يوفر طبيعة الخلط الذاتي للحمل الحراري بيئة حرارية مستقرة ومتسقة للغاية بأقل هندسة.

يمكن للأفران الأفقية تحقيق تجانس ممتاز، ولكنها غالبًا ما تتطلب مناطق تسخين متعددة. هذه هي أقسام مستقلة من عنصر التسخين يمكن ضبطها على درجات حرارة مختلفة لتعويض فقدان الحرارة عند الأطراف وإنشاء ملف حراري مسطح عبر المنطقة المركزية.

معالجة العينات والتطبيق

يحدد الاتجاه كيفية تحميل العينات ومعالجتها.

تعتبر الأفران الرأسية مثالية لـ:

• معالجة المساحيق أو المواد المنصهرة في البوتقات.
• تنمية البلورات أو تلدين القضبان/الأسلاك الطويلة التي يمكن تعليقها.
• التطبيقات التي تساعد فيها الجاذبية في تحميل العينات وتحديد موضعها.

تعتبر الأفران الأفقية ضرورية لـ:

• معالجة الركائز المسطحة، مثل رقائق السيليكون في صناعة أشباه الموصلات.
• تحميل عينات متعددة أصغر مرتبة في "قارب".
• العديد من عمليات الترسيب الكيميائي للبخار (CVD) حيث يتطلب تدفق الغاز فوق سطح مستوٍ.

فهم المقايضات

لا يوجد تصميم متفوق عالميًا. الخيار الصحيح هو دائمًا وظيفة لتطبيقك وأولوياتك المحددة.

خرافة التجانس المثالي

حتى في الأفران الرأسية، التجانس المثالي هو أمر مثالي. غالبًا ما يستخدم التسخين متعدد المناطق في الأنظمة الرأسية عالية الدقة لتحقيق أقصى قدر ممكن من التحكم في درجة الحرارة، تمامًا كما هو الحال في الأنظمة الأفقية. الفرق الرئيسي هو أن الأفران الرأسية تبدأ من أساس أكثر تجانسًا.

عندما يكون الأفقي هو الخيار الأمثل

على الرغم من إمكانية وجود تدرجات، فإن الأفران الأفقية هي المعيار في العديد من الصناعات. إن سهولة تحميلها للمواد المسطحة وتوافقها مع العمليات المعمول بها (مثل تصنيع الرقائق) يجعلها الخيار الافتراضي والأكثر عملية. بالنسبة للتسخين المعملي للأغراض العامة، غالبًا ما يكون تصميمها الأبسط كافيًا.

عندما يكون الرأسي غير قابل للتفاوض

بالنسبة لتطبيقات مثل نمو البلورات، أو أنواع معينة من التلدين، أو تخليق المواد في بوتقة، فإن التسخين الموحد والاستقرار الجاذبي الذي يوفره الفرن الرأسي ضروريان لتحقيق نتائج قابلة للتكرار وعالية الجودة. إن الشكل الفيزيائي للعينة أو متطلبات العملية تجعل الاتجاه الأفقي غير عملي.

اتخاذ الخيار الصحيح لتطبيقك

في النهاية، يجب أن يسترشد قرارك بهدفك التجريبي أو الإنتاجي الأساسي.

• إذا كان تركيزك الأساسي هو أقصى تجانس حراري جوهري: اختر فرن أنبوب رأسي، حيث يوفر الحمل الحراري الطبيعي ميزة متأصلة في توزيع الحرارة بالتساوي.
• إذا كان تركيزك الأساسي هو معالجة الركائز المسطحة أو عينات متعددة في قارب: فرن الأنبوب الأفقي هو التكوين الضروري والمعياري لهذا النوع من المعالجة.
• إذا كان تركيزك الأساسي هو التحكم عالي الدقة في منطقة موحدة طويلة: فكر في فرن متعدد المناطق، سواء كان رأسيًا أو أفقيًا، للتعويض بنشاط عن فقدان الحرارة وتصميم ملف حراري دقيق.

يمنحك فهم كيفية تأثير الاتجاه على نقل الحرارة القدرة على اختيار الفرن الذي ليس مجرد مصدر حرارة، بل الأداة الصحيحة لهدفك العلمي المحدد.

جدول الملخص:

هل أنت مستعد لتعزيز كفاءة مختبرك باستخدام فرن الأنبوب المثالي؟

في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتقديم حلول أفران متقدمة عالية الحرارة مصممة خصيصًا لتلبية احتياجاتك. يشمل خط إنتاجنا أفران المفلى، الأنبوبية، الدوارة، أفران التفريغ والجو، وأنظمة CVD/PECVD، وكلها مدعومة بقدرات تخصيص عميقة قوية لتلبية متطلباتك التجريبية الفريدة بدقة.

سواء كنت تعالج المساحيق، أو تنمي البلورات، أو تتعامل مع الركائز المسطحة، يمكن لخبرائنا مساعدتك في اختيار أو تخصيص فرن للتحكم الأمثل في درجة الحرارة والأداء. تواصل معنا اليوم عبر نموذج الاتصال الخاص بنا لمناقشة كيف يمكننا دعم تطبيقاتك المحددة ودفع أبحاثك إلى الأمام!

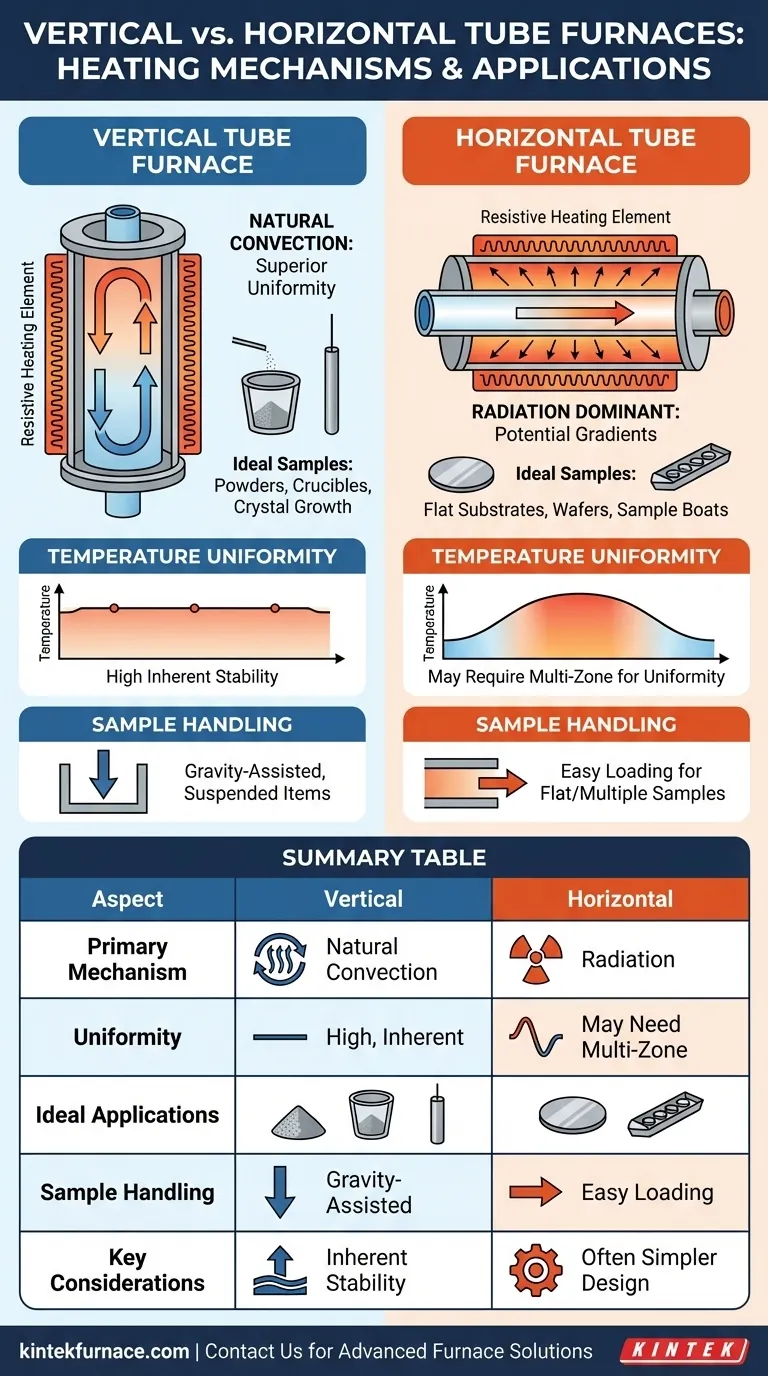

دليل مرئي
