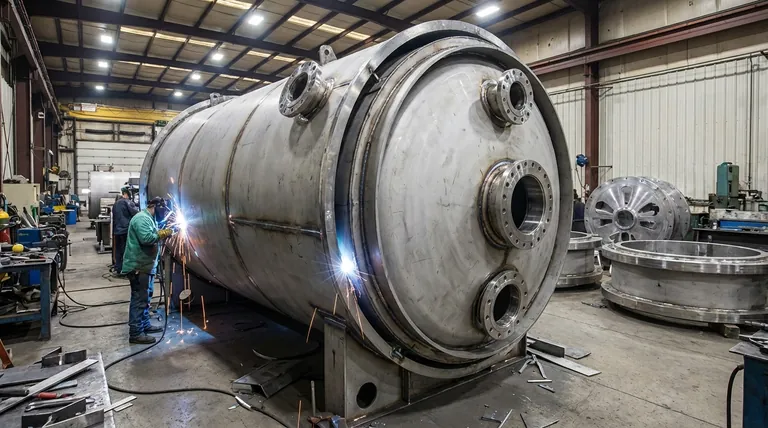

في جوهره، يعد غلاف فرن التفريغ وعاء احتواء مُصمم بدقة لمواجهة قوتين متعارضتين: الحرارة الداخلية الهائلة وضغط الغلاف الجوي الخارجي القوي. يتم بناؤه عن طريق لحام صفائح من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ معًا، ويتم تثبيت أي مكونات قابلة للإزالة مثل الأبواب أو المنافذ باستخدام مواد مانعة للتسرب خاصة بالتفريغ لضمان حجرة محكمة الإغلاق.
إن بناء الغلاف لا يتعلق فقط ببناء صندوق؛ بل يتعلق بإنشاء حاجز مستقر وغير منفذ. يتمثل غرضه الأساسي في تحمل القوة الساحقة للغلاف الجوي مع الحفاظ على برودة وصلابة كافية للحفاظ على ختم تفريغ مثالي، حتى عندما تصل درجات الحرارة بالداخل إلى مستويات قصوى.
المبادئ الأساسية لبناء الغلاف
لتحقيق غرضه، يعتمد غلاف الفرن على خيارات مواد وطرق تصنيع محددة. تم تصميم كل عنصر لضمان سلامة التفريغ.
اختيار المواد: الفولاذ كمعيار
يتم بناء الغلاف عالميًا تقريبًا إما من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ. يحدده الاختيار بالقوة وقابلية اللحام ومقاومة الإجهاد الحراري. توفر هذه المواد الصلابة الهيكلية اللازمة لمنع الغلاف من الانهيار تحت الضغط الجوي عند سحب تفريغ بالداخل.
التصنيع: الدور الحاسم للحام
يتم تجميع ألواح الفولاذ باستخدام لحام عالي الجودة. إن سلامة هذه اللحامات أمر بالغ الأهمية. حتى العيب المجهري أو التسرب الثقبي سيمنع الفرن من تحقيق أو الحفاظ على مستوى التفريغ المطلوب، مما يجعل النظام بأكمله غير فعال. تُترجم جودة اللحام مباشرة إلى أداء الفرن.
إغلاق المكونات القابلة للإزالة
نظرًا لأنه يجب تحميل الفرن وتفريغه، فإنه يتضمن أبوابًا ومنافذ للوصول والأجهزة. يتم إغلاق هذه الفتحات باستخدام مكونات مثل شفات الفولاذ المقاوم للصدأ وحشيات أو حلقات O مخصصة للتفريغ. يضمن ذلك إمكانية فتح هذه الأجزاء القابلة للإزالة وإغلاقها مرارًا وتكرارًا دون المساس بمتانة الهواء في الحجرة.
إدارة الإجهادات الحرارية والضغط
يعمل غلاف فرن التفريغ في بيئة صعبة. يجب عليه التعامل مع كل من فرق الضغط والحرارة الناتجة عن العملية دون فشل.
تحدي الضغط الجوي
إن إنشاء تفريغ لا "يسحب" الهواء للخارج؛ بل يضخه للخارج، تاركًا القليل جدًا من الضغط في الداخل. والنتيجة هي أن القوة الكاملة للغلاف الجوي للأرض - حوالي 14.7 رطل لكل بوصة مربعة - تضغط باستمرار على كل سطح من أسطح الغلاف. تم تصميم البناء الفولاذي القوي والملحوم للغلاف خصيصًا لمقاومة هذه القوة الخارجية الهائلة والمستمرة.
أنظمة التبريد: منع التشوه
بينما يصبح داخل الفرن ساخنًا بشكل لا يصدق، يجب أن يظل الغلاف نفسه باردًا نسبيًا. لتحقيق ذلك، يتم دمج نظام تبريد في تصميم الغلاف، وعادة ما يكون سترة يمر من خلالها الماء أو الهواء. يمنع هذا التبريد الفولاذ من التسخين والتمدد والتشوه. أي تشوه قد يعرض الأختام للخطر ويمكن أن يؤدي إلى فشل هيكلي كارثي.
فهم المفاضلات
يتضمن التصميم المحدد للغلاف موازنة التكلفة والأداء ومتطلبات التشغيل.
الفولاذ الكربوني مقابل الفولاذ المقاوم للصدأ
الفولاذ الكربوني هو خيار قوي وفعال من حيث التكلفة. ومع ذلك، فهو عرضة للصدأ، ويمكن أن يهدد أي تآكل سلامة أختام التفريغ بمرور الوقت. يوفر الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل وغالبًا ما يكون مفضلاً لعمليات النقاء العالي أو البيئات الرطبة، على الرغم من أنه يأتي بتكلفة أولية أعلى.
التبريد بالهواء مقابل التبريد بالماء
يعتبر التبريد بالماء أكثر كفاءة في إزالة الحرارة وهو المعيار لمعظم الأفران الصناعية ذات درجات الحرارة العالية أو دورات العمل الثقيلة. التبريد بالهواء أبسط وأقل تكلفة في التنفيذ ولكنه مناسب فقط للأفران المخبرية الأصغر أو تلك التي تعمل في درجات حرارة أقل حيث يكون الحمل الحراري ضئيلاً.
سلامة الختم: الحلقة الأضعف
إن النقطة الأكثر شيوعًا للفشل في نظام فرن التفريغ هي الختم. سواء كان شقًا مجهريًا في لحام أو حلقة O متدهورة على باب، فإن العملية بأكملها تعتمد على ختم مثالي. تعد المراقبة المستمرة وصيانة أسطح الختم هذه أمرًا بالغ الأهمية للتشغيل الموثوق.
اتخاذ الخيار الصحيح لتطبيقك
يتيح لك فهم بناء الغلاف تقييم الفرن بناءً على تصميمه الأساسي.
- إذا كان تركيزك الأساسي هو المعالجة عالية النقاء وطول العمر: إعطاء الأولوية لغلاف من الفولاذ المقاوم للصدأ مع نظام تبريد مائي قوي لضمان أقصى قدر من النظافة والاستقرار الحراري.
- إذا كان تركيزك الأساسي هو تطبيق عام واعي بالميزانية: يمكن للغلاف المصنوع من الفولاذ الكربوني المصنوع جيدًا أن يوفر أداءً ممتازًا، شريطة صيانته بشكل صحيح لمنع التآكل.
- إذا كان تركيزك الأساسي هو الموثوقية التشغيلية: انتبه بشكل أكبر لجودة اللحامات وتصميم الأختام على الأبواب والمنافذ، حيث من المرجح أن تكون هذه هي مصادر تسرب التفريغ.
في النهاية، يعد غلاف الفرن هو البطل المجهول لعملية المعالجة الحرارية بالتفريغ، حيث يوفر البيئة المستقرة والآمنة المطلوبة لنتيجة ناجحة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| المواد | الفولاذ الكربوني (فعال من حيث التكلفة، قوي) أو الفولاذ المقاوم للصدأ (مقاوم للتآكل، نقي للغاية) |
| التصنيع | لحام عالي الجودة لأختام محكمة الهواء، وهو أمر بالغ الأهمية لسلامة التفريغ |
| مكونات الختم | شفات من الفولاذ المقاوم للصدأ مع حشيات أو حلقات O مخصصة للتفريغ للأبواب والمنافذ |
| أنظمة التبريد | التبريد بالماء (فعال للاستخدام الصناعي/درجات الحرارة العالية) أو التبريد بالهواء (للاستخدام المخبري/درجات الحرارة المنخفضة) |
| التحديات الرئيسية | مقاومة الضغط الجوي (14.7 رطل لكل بوصة مربعة)، منع التشوه الحراري، الحفاظ على سلامة الختم |
| نصائح التطبيق | اختر بناءً على النقاء أو الميزانية أو احتياجات الموثوقية؛ إعطاء الأولوية للحامات والأختام لمنع التسرب |
