في جوهرها، فرن التعدين هو فرن متخصص عالي الحرارة مصمم لربط طبقة رقيقة من المعدن بشكل دائم بسطح السيراميك. تعتبر هذه العملية حاسمة لتصنيع المكونات القوية المستخدمة في تطبيقات الطاقة والإلكترونيات المتطلبة، مثل حزم السيراميك متعددة الطبقات. يخلق الفرن جوًا وملفًا حراريًا يتم التحكم فيهما بدقة، وهو أمر ضروري للتفاعلات الكيميائية التي تدمج المعدن والسيراميك معًا.
التحدي الأساسي في الإلكترونيات المتقدمة هو ربط المواد ذات الخصائص المختلفة بشكل كبير، مثل المعادن الموصلة والسيراميك العازل. يحل فرن التعدين هذه المشكلة عن طريق إنشاء رابط قوي ومحكم، مما يتيح إنتاج مكونات معقدة تتطلب أفضل ما في العالمين: التوصيل الكهربائي والعزل الهيكلي.
الوظيفة الأساسية: سد الفجوة بين السيراميك والمعدن
الغرض الأساسي من تعدين السيراميك هو إضافة وظيفة كهربائية إلى مادة، بطبيعتها، عازل كهربائي ممتاز.
لماذا يتم تعدين السيراميك؟
تتطلب معظم الأنظمة الإلكترونية المتقدمة وضع مسارات موصلة (دوائر) على ركائز مستقرة وعازلة. يوفر السيراميك استقرارًا حراريًا وعزلًا كهربائيًا فائقًا مقارنة بلوحات الدوائر البلاستيكية النموذجية.
يخلق التعدين هذه المسارات الموصلة مباشرة على قاعدة السيراميك، مما يسمح لها بالعمل كجزء من مكون إلكتروني أو طاقة متكامل.
شرح عملية التعدين
فكر في العملية على أنها تطبيق "مادة أولية" خاصة على السيراميك تسمح للمعدن بالالتصاق. يتم وضع عجينة، غالبًا ما تحتوي على معادن مثل الموليبدينوم والمنغنيز، على الجزء السيراميكي.
ثم يتم معالجة الجزء من خلال فرن التعدين. تتسبب الحرارة العالية للفرن والغلاف الجوي التفاعلي المتحكم فيه (عادةً الهيدروجين الرطب) في اندماج الجسيمات المعدنية في البنية السطحية للسيراميك.
يؤدي هذا إلى إنشاء طبقة جديدة معدنية جاهزة للعمليات اللاحقة، مثل اللحام بالنحاس، حيث يتم ربط مكونات معدنية أخرى (مثل المسامير أو الأطراف).
التطبيقات الرئيسية في الإلكترونيات
تشير المراجع إلى مجالين رئيسيين: إلكترونيات الطاقة وحزم السيراميك متعددة الطبقات.
- إلكترونيات الطاقة: تتعامل هذه المكونات مع الجهد والتيار العالي. تعمل السيراميكات المعدنية كمبددات حرارة معزولة وقواعد هيكلية لترانزستورات الطاقة والدايودات.
- حزم السيراميك متعددة الطبقات: هذه مثل لوحات الدوائر المعقدة ثلاثية الأبعاد المصنوعة من طبقات مكدسة من السيراميك. يخلق التعدين التوصيلات الرأسية والأفقية بين الطبقات، مما يسمح بإلكترونيات دقيقة كثيفة وموثوقة بشكل لا يصدق.
كيف يختلف التعدين عن الأفران الأخرى
بينما تستخدم العديد من الأفران الحرارة، فإن الغرض المقصود منها يختلف بشكل كبير. فرن التعدين هو أداة متخصصة للغاية، ومتميزة عن المعدات ذات الأغراض العامة.
التعدين مقابل التلبيد (Sintering)
الأهداف مختلفة جوهريًا. يستخدم فرن التلبيد لتكثيف وتصلب مادة مسحوقية واحدة (مثل الزركونيا لتيجان الأسنان) في جسم صلب. وظيفته الرئيسية هي تقليل المسامية.
وعلى النقيض من ذلك، فإن فرن التعدين مصمم لربط نوعين مختلفين من المواد - معدن وسيراميك - معًا.
الدور الحاسم للغلاف الجوي
على عكس الفرن البسيط، فإن أهم ميزة لفرن التعدين هي التحكم الدقيق في الغلاف الجوي. ستفشل العملية بدون الخليط الغازي الصحيح.
يمنع الغلاف الجوي الغازي التفاعلي المعدن من التأكسد عند درجات الحرارة العالية ويعزز بنشاط الترابط الكيميائي بين عجينة المعدن والركيزة السيراميكية.
تدفق العملية والتكوين
كما هو مذكور في المراجع، غالبًا ما تكون هذه الأفران أنظمة معقدة ذات مراحل متعددة:
- قسم التسخين المسبق: يرفع درجة حرارة الأجزاء ببطء لمنع الصدمة الحرارية والتشقق.
- المنطقة الساخنة: القسم الرئيسي حيث يحدث تفاعل التعدين عالي الحرارة.
- قسم التبريد: يبرد الأجزاء تدريجيًا تحت جو متحكم فيه لضمان منتج نهائي خالٍ من الإجهاد.
فهم المقايضات والاعتبارات
التعدين عملية صناعية قوية ولكنها تتطلب الكثير ولها تحدياتها الخاصة.
تعقيد العملية
يتطلب النجاح فهمًا عميقًا لعلوم المواد والكيمياء. يعد التحكم في الملف الحراري للفرن والغلاف الجوي الغازي تخصصًا تقنيًا بحد ذاته. يمكن أن تؤدي الانحرافات الصغيرة إلى روابط ضعيفة أو فشل المكون.
توافق المواد
لا يمكن ربط جميع المعادن بجميع السيراميكات. يعتمد اختيار عجينة التعدين، ومادة السيراميك، ومعايير تشغيل الفرن جميعها على بعضها البعض. غالبًا ما تكون هناك حاجة إلى اختبارات مكثفة لتطوير عملية موثوقة.
تكلفة المعدات والتشغيل
من الوحدات المخبرية إلى خطوط الإنتاج الآلية بالكامل، تمثل أفران التعدين استثمارًا رأسماليًا كبيرًا. علاوة على ذلك، يضيف استهلاك الغازات المتخصصة مثل الهيدروجين إلى تكلفة التشغيل.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيارك للفرن كليًا على تحويل المواد الذي تحتاج إلى تحقيقه.
- إذا كان تركيزك الأساسي هو إنشاء طبقة موصلة على قاعدة عازلة: فرن التعدين هو الأداة المحددة المطلوبة لربط المعدن بالسيراميك.
- إذا كان تركيزك الأساسي هو تصلب وتكثيف مادة مسحوقية واحدة: فرن التلبيد هو الخيار الصحيح، المصمم لتوحيد المواد في درجات حرارة عالية.
- إذا كان تركيزك الأساسي هو تغيير الخصائص الكلية للمعدن (مثل التليين أو التصلب): فإن فرن المعالجة الحرارية للأغراض العامة لعمليات مثل التلدين أو التقسية هو ما تحتاجه.
في النهاية، يتعلق اختيار العملية الحرارية الصحيحة بمطابقة القدرات الفريدة للمعدات مع هدفك الهندسي المحدد للمواد.
جدول الملخص:
| الجانب | الوصف |
|---|---|
| الاستخدام الأساسي | يربط بشكل دائم طبقة معدنية رقيقة على أسطح السيراميك للوظائف الكهربائية. |
| التطبيقات الرئيسية | إلكترونيات الطاقة (مثل مبددات الحرارة المعزولة)، حزم السيراميك متعددة الطبقات (مثل لوحات الدوائر ثلاثية الأبعاد). |
| ميزات العملية | جو متحكم فيه (مثل الهيدروجين الرطب)، ملفات حرارية دقيقة، تسخين وتبريد متعدد المراحل. |
| الفوائد | يتيح روابط محكمة، يدعم الإلكترونيات عالية الكثافة، ويوفر الاستقرار الحراري والعزل. |
| التحديات | تعقيد العملية العالي، متطلبات توافق المواد، تكاليف كبيرة للمعدات والتشغيل. |
هل أنت مستعد لتعزيز قدرات مختبرك باستخدام حلول التعدين المتقدمة؟ بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمختبرات متنوعة حلول أفران عالية الحرارة مصممة خصيصًا لتطبيقات الإلكترونيات والطاقة. تكمل مجموعة منتجاتنا، بما في ذلك أفران Muffle، والأنبوبية، والدوارة، وأفران التفريغ والجو المتحكم فيه، وأنظمة CVD/PECVD، تخصيصًا عميقًا قويًا لتلبية احتياجاتك التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لأفران التعدين لدينا أن تدفع ابتكاراتك إلى الأمام!

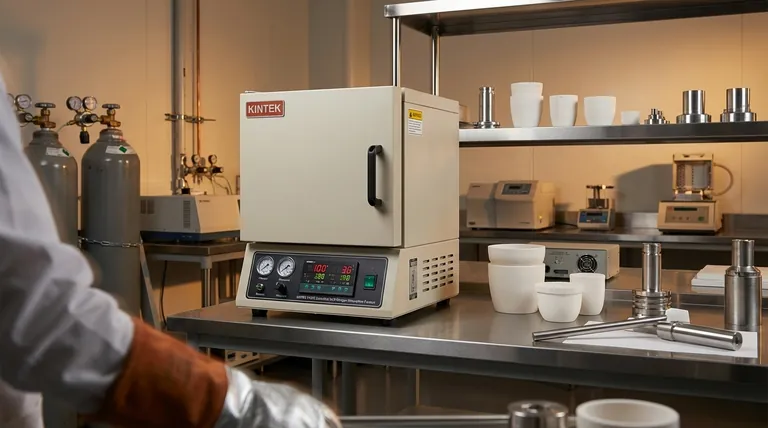

دليل مرئي
