في الترسيب الكيميائي للبخار (CVD)، يكمن الاختلاف الأساسي بين ترسيب معدن نقي وترسيب سيراميك في نوع التفاعل وعدد الغازات المتفاعلة المطلوبة. ترسيب المعادن هو عادةً تفاعل تحلل من مصدر غاز واحد، في حين أن ترسيب السيراميك هو تفاعل تخليق يتطلب غازين بادئين مختلفين على الأقل ليتوحدا ويشكلا المادة الجديدة على الركيزة.
التمييز الأساسي بسيط: ترسيب المعادن يفكك جزيئًا، بينما يبني ترسيب السيراميك جزيئًا جديدًا وأكثر تعقيدًا. هذا يحدد المواد البادئة التي تحتاجها والظروف اللازمة لإنشاء الفيلم الرقيق النهائي.
كيف يعمل الترسيب الكيميائي للبخار (CVD) بشكل أساسي
قبل دراسة التفاعلات المحددة، من الضروري فهم الآلية الشاملة للترسيب الكيميائي للبخار. تتكشف العملية بأكملها في أربع مراحل متميزة على سطح المكون الذي يتم طلاؤه.
المرحلة 1: الانتشار إلى السطح
يتم إدخال الغازات البادئة المتفاعلة إلى الغرفة ويجب أن تنتقل أولاً من تدفق الغاز الكلي إلى سطح الركيزة.
المرحلة 2: الامتزاز على السطح
بمجرد الوصول إلى الركيزة، يتم امتزاز جزيئات الغاز ماديًا، أو "تلتصق"، بالسطح، مما يجعلها متاحة لحدوث تفاعل كيميائي.
المرحلة 3: التفاعل على السطح
هذه هي المرحلة الحاسمة حيث يحدث الكيمياء المقصودة. توفر درجات الحرارة العالية (أو طاقة البلازما) طاقة التنشيط للجزيئات الممتزة للتفاعل، مكونة مادة الفيلم الصلب.
المرحلة 4: إزالة امتزاز النواتج الثانوية
يؤدي التفاعل الكيميائي إلى تكوين الفيلم الصلب المطلوب ولكنه ينتج أيضًا نواتج ثانوية غازية. يجب أن تنفصل هذه النواتج الثانوية، أو "تزال امتزازها"، عن السطح وتنتشر بعيدًا حتى يتمكن المتفاعلات الجديدة من الحلول محلها.
المعدن مقابل السيراميك: حكاية تفاعلين
التفاعل المحدد في المرحلة 3 يحدد ما إذا كنت ترسب معدنًا أم سيراميكًا. يكمن الاختلاف في ما إذا كنت تقوم ببساطة بعزل معدن أم بتخليق مركب جديد.
ترسيب المعادن: عملية تحلل
لترسيب معدن نقي، يتم استخدام غاز بادئ واحد يحتوي على هذا المعدن. تعمل الطاقة في الغرفة على تكسير هذا الجزيء، تاركة المعدن الصلب على السطح.
التفاعل العام هو: هاليد المعدن (غ) ← معدن (ص) + ناتج ثانوي (غ)
هنا، يتم تسخين غاز مثل سداسي فلوريد التنجستن ($\text{WF}_6$)، مما يتسبب في تحلله وترسيب فيلم تنجستن صلب ($\text{W}$)، وإطلاق غاز الفلور كناتج ثانوي.
ترسيب السيراميك: عملية تخليق
لترسيب سيراميك، يجب عليك دمج معدن مع عنصر غير معدني. يتطلب هذا إدخال غازين بادئين منفصلين على الأقل في الغرفة في وقت واحد.
التفاعل العام هو: هاليد المعدن (غ) + مصدر العنصر (غ) ← سيراميك (ص) + ناتج ثانوي (غ)
على سبيل المثال، لإنشاء نيتريد التيتانيوم ($\text{TiN}$)، ستقوم بتفاعل مشترك لغاز مصدر التيتانيوم مثل رباعي كلوريد التيتانيوم ($\text{TiCl}_4$) مع غاز مصدر النيتروجين مثل الأمونيا ($\text{NH}_3$). يشكل التفاعل مادة $\text{TiN}$ الصلبة على الركيزة. وينطبق المبدأ نفسه على تكوين الكربيدات (باستخدام مصدر كربون مثل الميثان)، والأكاسيد (باستخدام مصدر أكسجين)، أو البوريدات (باستخدام مصدر بورون).
فهم المفاضلة الرئيسية: درجة الحرارة
التحدي الأساسي في الترسيب الكيميائي للبخار هو إدارة الطاقة الهائلة المطلوبة لدفع هذه التفاعلات السطحية. هذا يخلق مفاضلة كبيرة بين قدرة العملية وتوافق الركيزة.
الحرارة العالية للترسيب الكيميائي للبخار التقليدي
تعمل عمليات الترسيب الكيميائي للبخار التقليدية التي تعمل بالطاقة الحرارية في درجات حرارة عالية للغاية، غالبًا ما تتراوح بين $900$ درجة مئوية و$2000$ درجة مئوية.
هذه الحرارة العالية فعالة في إنتاج أغشية كثيفة وعالية الجودة. ومع ذلك، فإنها تحد بشكل كبير من أنواع المواد التي يمكنك طلاؤها، حيث أن العديد من الركائز سوف تتشوه أو تتغير خصائصها المعدنية مما يؤدي إلى تدهور خصائصها الميكانيكية.
البديل: الترسيب الكيميائي المعزز بالبلازما (PECVD)
للتغلب على قيود درجة الحرارة، يستخدم الترسيب الكيميائي المعزز بالبلازما ($\text{PECVD}$) مجالًا كهربائيًا لتوليد بلازما داخل غرفة التفاعل.
توفر هذه البلازما عالية الطاقة طاقة التنشيط لحدوث التفاعل، بدلاً من الاعتماد فقط على الطاقة الحرارية. يتيح ذلك الترسيب في درجات حرارة أقل بكثير، عادةً حوالي $350$ درجة مئوية، مما يجعل من الممكن طلاء المواد الحساسة للحرارة دون إتلافها.
تطبيق هذا على هدف الترسيب الخاص بك
يسمح لك فهم مسارات التفاعل هذه باختيار النهج الصحيح للمادة والركيزة المحددة الخاصة بك.
- إذا كان تركيزك الأساسي هو ترسيب فيلم معدني نقي: ستتمحور عمليتك حول التحلل الحراري لغاز بادئ واحد يحتوي على المعدن المطلوب.
- إذا كان تركيزك الأساسي هو إنشاء طلاء سيراميك صلب ومقاوم للتآكل: يجب عليك تصميم عملية تتفاعل بشكل فعال بين غاز مصدر المعدن وغاز مصدر غير معدني (مثل النيتروجين أو الأكسجين أو الكربون).
- إذا كانت ركيزتك حساسة لدرجة الحرارة (على سبيل المثال، الألومنيوم أو البوليمرات أو بعض سبائك الصلب): الترسيب الكيميائي للبخار التقليدي ذو درجة الحرارة العالية غير ممكن، ويجب عليك استخدام عملية ذات درجة حرارة أقل مثل $\text{PECVD}$.
يبدأ إتقان الترسيب الكيميائي للبخار بإدراك أنك تنظم تفاعلًا كيميائيًا دقيقًا على سطح.
جدول الملخص:
| الجانب | ترسيب المعادن | ترسيب السيراميك |
|---|---|---|
| نوع التفاعل | تحلل | تخليق |
| الغازات البادئة | غاز واحد (مثل $\text{WF}_6$) | غازان على الأقل (مثل $\text{TiCl}_4 + \text{NH}_3$) |
| التفاعل العام | هاليد المعدن (غ) ← معدن (ص) + ناتج ثانوي (غ) | هاليد المعدن (غ) + مصدر العنصر (غ) ← سيراميك (ص) + ناتج ثانوي (غ) |
| نطاق درجة الحرارة | مرتفع ($900-2000$ درجة مئوية) أو أقل مع $\text{PECVD}$ (حوالي $350$ درجة مئوية) | مرتفع ($900-2000$ درجة مئوية) أو أقل مع $\text{PECVD}$ (حوالي $350$ درجة مئوية) |
| التطبيقات الرئيسية | أفلام معدنية نقية للإلكترونيات والطلاءات | طلاءات صلبة مقاومة للتآكل مثل $\text{TiN}$ والكربيدات والأكاسيد |
هل أنت مستعد لتحسين عمليات الترسيب الكيميائي للبخار لديك للحصول على أغشية معدنية وسيراميكية عالية الجودة؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول أفران متقدمة ذات درجة حرارة عالية مصممة خصيصًا لتلبية احتياجاتك. تتضمن مجموعة منتجاتنا أفران الصندوق (Muffle)، والأفران الأنبوبية، والأفران الدوارة، وأفران التفريغ والجو المتحكم به، وأنظمة الترسيب الكيميائي للبخار/الترسيب الكيميائي المعزز بالبلازما، وكلها مدعومة بقدرات قوية للتخصيص العميق لتلبية متطلباتك التجريبية الفريدة بدقة. سواء كنت تتعامل مع ركائز حساسة لدرجة الحرارة أو تحتاج إلى طلاءات قوية، اتصل بنا اليوم لتعزيز كفاءة مختبرك وتحقيق نتائج فائقة! اتصل بنا الآن

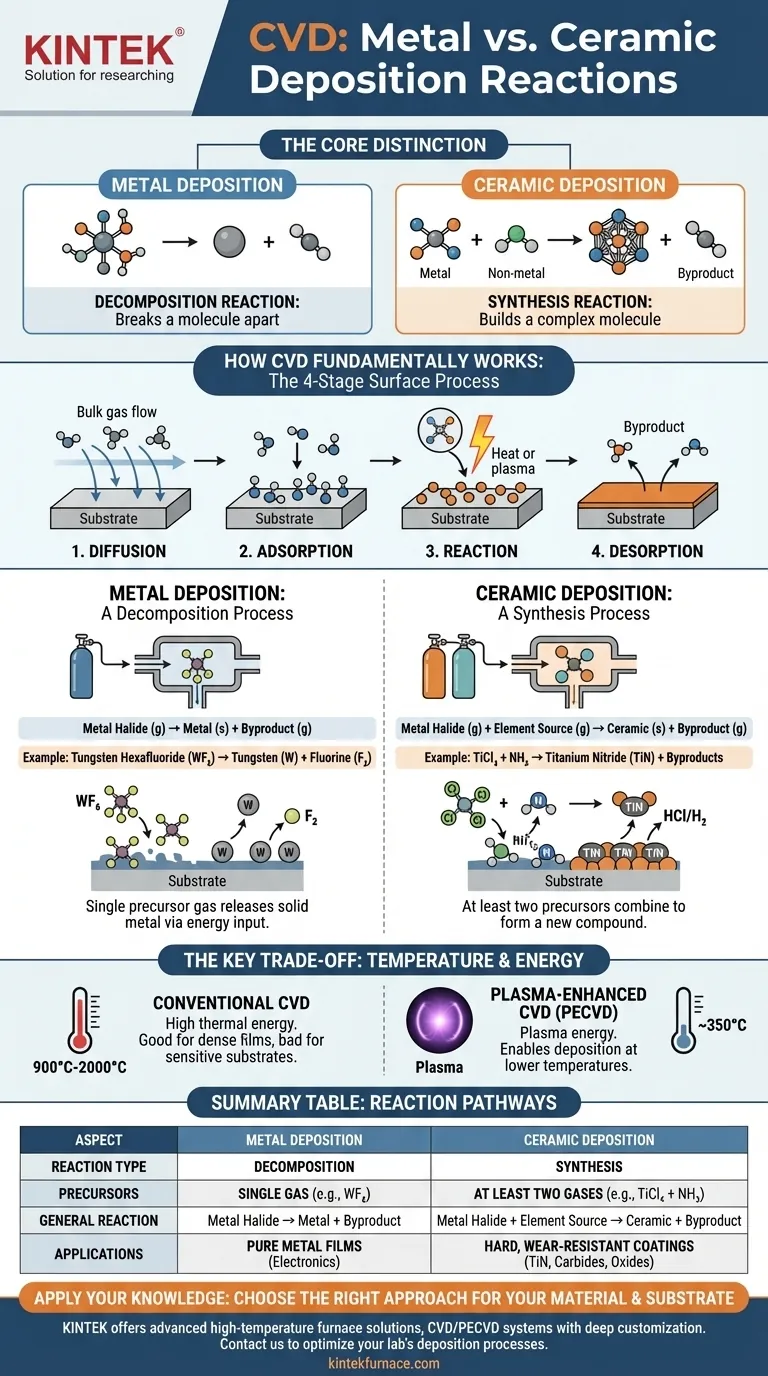

دليل مرئي
