ما هي الميزات التصميمية الرئيسية لفرن التفحيم الفراغي؟ تحقيق التفحيم عالي النقاوة

يُعرَّف فرن التفحيم الفراغي بتصميمه المتكامل، الذي يتيح التحويل عالي الحرارة للمواد الكربونية إلى جرافيت بلوري في بيئة خالية من التلوث. تشمل ميزاته الرئيسية نظام تسخين قوي قادر على الوصول إلى أكثر من 2800 درجة مئوية، ونظام تفريغ عالي الأداء لضمان النقاوة، وعزل متخصص لإدارة الحرارة الشديدة، ونظام تحكم متطور لدقة العملية وتوحيدها.

فرن التفحيم الفراغي ليس مجرد مجموعة من المكونات عالية الحرارة؛ إنه نظام هندسي. يركز تصميمه على التحكم الدقيق في الحرارة والجو لتحقيق هياكل بلورية محددة وعالية النقاوة في المواد القائمة على الكربون.

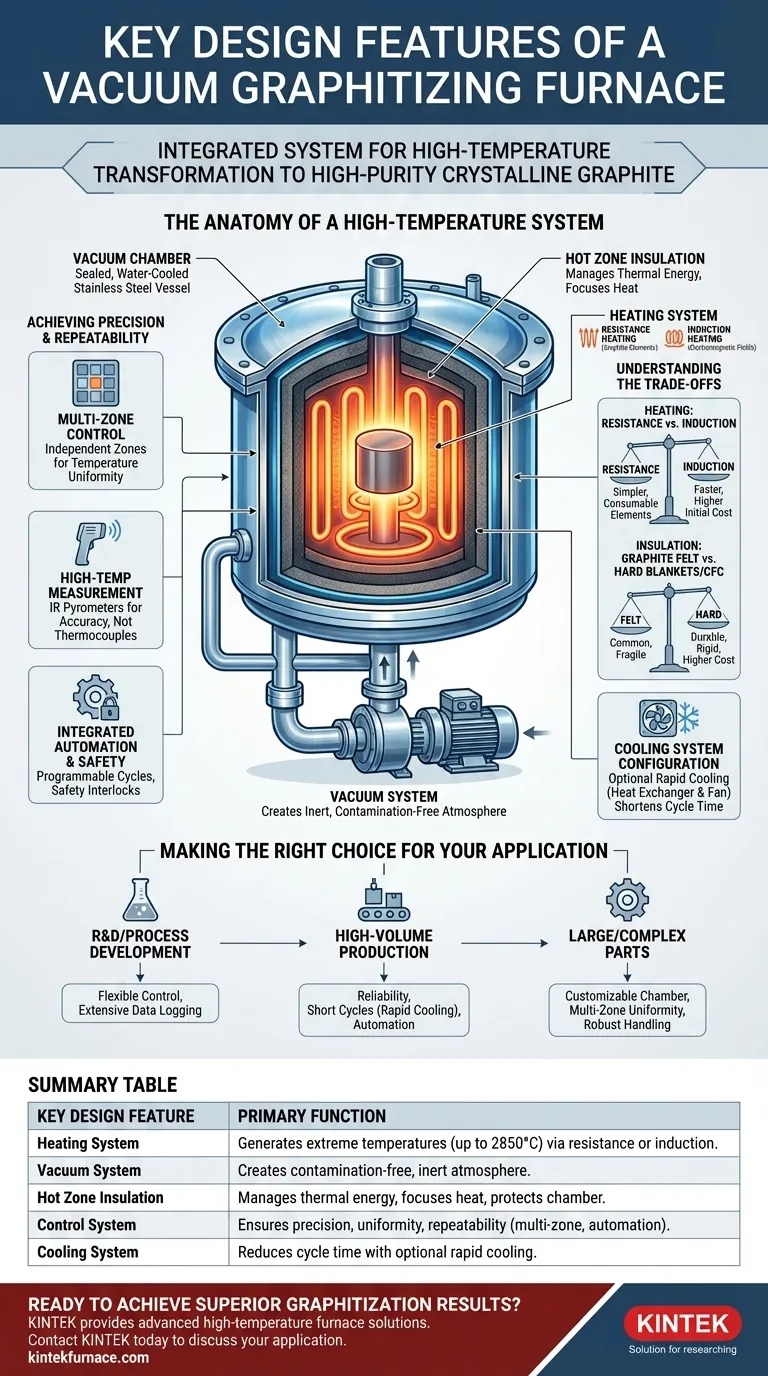

تشريح نظام درجات الحرارة العالية

لفهم فرن التفحيم الفراغي، يجب النظر إليه كمجموعة من الأنظمة الفرعية المتفاعلة، تم تصميم كل منها لحل تحدٍ محدد يتعلق بعملية التفحيم.

حجرة التفريغ: البيئة المتحكم بها

جسم الفرن، أو حجرة التفريغ، هو الوعاء المغلق حيث تتم العملية برمتها. عادة ما يكون هيكلاً مزدوج الجدران ومبرداً بالماء ومصنوعاً من الفولاذ المقاوم للصدأ أو سبائك متينة أخرى.

تتمثل وظيفته الأساسية في احتواء التفريغ وتوفير غلاف مستقر وقوي هيكلياً يمكنه تحمل الفروق الهائلة في درجات الحرارة والضغط.

نظام التسخين: توليد درجات حرارة قصوى

قلب الفرن هو نظام التسخين الخاص به، الذي يجب أن يحقق بشكل موثوق درجات حرارة تصل إلى 2850 درجة مئوية. يتم استخدام طريقتين أساسيتين.

تعد عناصر التسخين بالمقاومة، المصنوعة غالباً من الجرافيت عالي النقاوة، شائعة. يتم تمرير تيار كهربائي عبر هذه العناصر، مما يولد حرارة إشعاعية مكثفة.

يعد التسخين بالحث بتردد متوسط بديلاً يتم فيه استخدام مجالات كهرومغناطيسية لتسخين حامل حراري من الجرافيت، والذي يقوم بعد ذلك بإشعاع الحرارة إلى قطعة العمل.

المنطقة الساخنة: إدارة الطاقة الحرارية

تحيط بعناصر التسخين وقطعة العمل المنطقة الساخنة. هذه حزمة عزل حرجة مصممة لإبقاء الحرارة الشديدة مركزة على المنتج وحماية حجرة الفرن.

عادة ما يتم صنع هذا العزل من طبقات من مركب ألياف الكربون (CFC)، أو لباد الجرافيت، أو بطانيات العزل الصلبة، وكلها مختارة لقدرتها المنخفضة على التوصيل الحراري واستقرارها في درجات الحرارة القصوى.

نظام التفريغ: ضمان نقاوة المادة

تتطلب عملية التفحيم جواً خاملاً، خالياً من الأكسجين والغازات التفاعلية الأخرى التي من شأنها إتلاف المنتج في درجات الحرارة العالية. نظام التفريغ مسؤول عن إنشاء هذه البيئة.

عادة ما يكون نظاماً متعدد المراحل، يستخدم مضخات ميكانيكية لتحقيق تفريغ تقريبي ثم مضخات جزيئية أو انتشارية للوصول إلى مستويات التفريغ العالية المطلوبة للمعالجة. يضمن هذا أن خروج الغازات من المادة هو المصدر الوحيد المهم للضغط الداخلي.

تحقيق الدقة والقابلية للتكرار

يكمن الفرق بين الفرن الأساسي ونظام التفحيم المتقدم في دقة قدراته على التحكم والقياس.

التحكم متعدد المناطق لتوحيد درجة الحرارة

لضمان تفحيم قطعة العمل بأكملها بالتساوي، يتم تقسيم الفرن إلى مناطق تسخين متعددة. كل منطقة لها مصدر طاقة وحلقة تحكم مستقلة خاصة بها.

يتيح هذا التحكم متعدد المناطق للنظام التعويض عن التدرجات الحرارية وضمان توحيد درجة حرارة متسق عبر أجزاء كبيرة جداً أو معقدة.

قياس درجات الحرارة العالية للدقة

تفشل المزدوجات الحرارية القياسية في درجات الحرارة القصوى للتفحيم. لذلك، تعتمد هذه الأفران على مقاييس حرارة الأشعة تحت الحمراء عالية الحرارة.

تقيس هذه المستشعرات البصرية غير المتصلة بالإشعاع الحراري المنبعث من قطعة العمل أو عناصر التسخين، مما يوفر بيانات دقيقة وموثوقة لدرجة الحرارة لنظام التحكم دون أن تستهلكها الحرارة.

الأتمتة والسلامة المتكاملة

تدمج الأنظمة الحديثة جميع الأنظمة الفرعية - التسخين والتفريغ والتبريد - في وحدة تحكم آلية واحدة. يتيح ذلك دورات عملية قابلة للبرمجة وقابلة للتكرار.

تعتبر أقفال الأمان الحاسمة، مثل إيقاف تشغيل الطاقة التلقائي عند فتح باب الفرن، ميزات قياسية لحماية المشغلين والمعدات.

فهم المفاضلات

يتضمن تصميم الفرن موازنة الأداء والتكلفة والأهداف التشغيلية. تؤدي الخيارات المختلفة في المكونات الأساسية إلى نتائج مختلفة.

التسخين بالمقاومة مقابل التسخين بالحث

يعد التسخين بالمقاومة أبسط وأكثر فعالية من حيث التكلفة بشكل عام لمجموعة واسعة من أحجام الأفران. ومع ذلك، فإن عناصر التسخين قابلة للاستهلاك وستتطلب في النهاية الاستبدال.

يمكن أن يوفر التسخين بالحث معدلات تسخين أسرع ولا يحتوي على عناصر قابلة للاستهلاك بنفس الطريقة، ولكن التكلفة الرأسمالية الأولية وتعقيد نظام إمداد الطاقة يمكن أن يكونا أعلى.

اختيار مادة العزل

يؤثر اختيار العزل على الكفاءة الحرارية وعمر الفرن. يعد لباد الجرافيت خياراً شائعاً وفعالاً، ولكنه قد يكون هشاً.

توفر بطانيات العزل الصلبة أو ألواح CFC صلابة هيكلية ومتانة أكبر، وهو أمر بالغ الأهمية عند معالجة الأحمال الكبيرة أو الثقيلة جداً، ولكنها غالباً ما تأتي بتكلفة أعلى.

تكوين نظام التبريد

على الرغم من أنه ليس جزءاً من عملية التسخين، إلا أن نظام التبريد بالغ الأهمية لوقت الدورة. يمكن لنظام التبريد السريع الاختياري، الذي يستخدم مبادل حراري ومروحة داخلية لتدوير غاز خامل مثل الأرجون أو النيتروجين، أن يقلل بشكل كبير من الوقت اللازم قبل أن يمكن تفريغ الفرن. هذه ميزة رئيسية لبيئات الإنتاج.

اتخاذ الخيار الصحيح لتطبيقك

يتم تحديد تصميم الفرن الأمثل بالكامل من خلال هدفك النهائي، سواء كان لبحوث المواد أو للتصنيع بكميات كبيرة.

إذا كان تركيزك الأساسي هو تطوير العمليات أو البحث: إعطاء الأولوية لفرن بنظام تحكم مرن للغاية، وتسجيل بيانات شامل، والقدرة على تعديل ملفات تعريف التسخين بسهولة.
إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة: التأكيد على الموثوقية، وأوقات الدورة القصيرة (مما يتطلب نظام تبريد فعال)، والأتمتة المتقدمة لضمان القابلية للتكرار بأقل تدخل من المشغل.
إذا كان تركيزك الأساسي هو معالجة الأجزاء الكبيرة جداً أو المعقدة: التركيز على أبعاد الحجرة القابلة للتخصيص، وتوحيد درجة الحرارة متعدد المناطق المثبت، ونظام مناولة مواد قوي.

في نهاية المطاف، فإن فرن التفحيم الفراغي الصحيح هو الذي تتوافق ميزاته التصميمية مباشرة مع خصائص المواد وأهداف الإنتاج المحددة التي تحتاج إلى تحقيقها.

جدول ملخص:

ميزة التصميم الرئيسية	الوظيفة الأساسية
نظام التسخين	يولد درجات حرارة قصوى (تصل إلى 2850 درجة مئوية) عبر التسخين بالمقاومة أو الحث.
نظام التفريغ	ينشئ جواً خاملاً خالياً من التلوث للمعالجة عالية النقاوة.
عزل المنطقة الساخنة	يدير الطاقة الحرارية، ويركز الحرارة على قطعة العمل ويحمي الحجرة.
نظام التحكم	يضمن الدقة وتوحيد درجة الحرارة والقابلية للتكرار مع التحكم متعدد المناطق والأتمتة.
نظام التبريد	يقلل من وقت الدورة مع التبريد السريع الاختياري لكفاءة الإنتاج.
