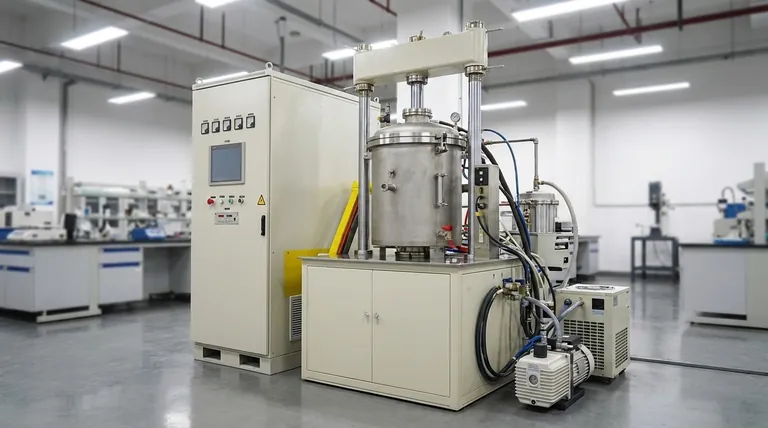

ما هي المكونات الرئيسية لفرن الضغط الساخن الفراغي؟ افتح آفاق معالجة المواد بدقة

في جوهره، فرن الضغط الساخن الفراغي هو نظام متكامل يتم تعريفه بستة مكونات أساسية تعمل بتناغم. وهي جسم الفرن أو الحجرة، ونظام تسخين، ونظام فراغ لإزالة الغلاف الجوي، ونظام ضغط لتطبيق القوة، ونظام تبريد بالماء للإدارة الحرارية، ونظام تحكم لتنظيم العملية برمتها.

فرن الضغط الساخن الفراغي ليس مجرد مجموعة من الأجزاء. إنه أداة دقيقة مصممة للتحكم المتزامن والمستقل في الغلاف الجوي ودرجة الحرارة والقوة الميكانيكية، مما يتيح إنشاء مواد متقدمة يستحيل إنتاجها بوسائل أخرى.

كيف تعمل المكونات الرئيسية بتناغم

يتطلب فهم فرن الضغط الساخن الفراغي رؤية مكوناته ليس كقائمة، بل كنظام تفاعلي. لكل جزء وظيفة مميزة تتيح الظروف الدقيقة والقابلة للتكرار اللازمة لمعالجة المواد المتقدمة مثل التلبيد والترابط بالانتشار.

الحجرة: البيئة المحتواة

يُعد جسم الفرن، أو حجرة التفريغ، الوعاء المغلق الذي تحدث فيه العملية بأكملها. وعادة ما يكون هيكلاً مزدوج الجدران ومبرداً بالماء ومصنوعاً من الفولاذ المقاوم للصدأ لتحمل التفريغ العالي ومنع التلوث.

يسمح باب الفرن بتحميل المواد وتفريغها ويجب أن يُنشئ إغلاقاً مثالياً ومحكماً ضد الفراغ عند إغلاقه.

نظام التسخين: تحقيق درجات حرارة قصوى

تُعد عناصر التسخين قلب الفرن، وهي المسؤولة عن توليد الحرارة الشديدة اللازمة للمعالجة. وعادة ما تكون مصنوعة من مواد مثل الجرافيت أو الموليبدينوم أو التنغستن، التي يتم اختيارها لقدرتها على تحمل درجات الحرارة القصوى في الفراغ.

يحيط بالعناصر حزمة عزل، غالباً ما تكون مصنوعة من لباد الجرافيت أو دروع حرارية معدنية. تقلل هذه الحزمة من فقدان الحرارة، وتحمي جدران الحجرة، وتضمن تجانس درجة الحرارة في جميع أنحاء منطقة العمل. معظم التصاميم الحديثة هي "جدار بارد"، حيث تظل جدران الحجرة باردة عند اللمس.

نظام الفراغ: ضمان النقاء

يكون نظام الفراغ مسؤولاً عن إزالة الهواء والغازات الأخرى من الحجرة. وهذا يمنع الأكسدة ويزيل الملوثات التي قد تتداخل مع الخواص النهائية للمادة.

وهو عادة نظام متعدد المراحل. المضخات الميكانيكية "الخشنة" تزيل الجزء الأكبر من الهواء، ثم تتولى مضخات الفراغ العالي (مثل مضخات الانتشار أو المضخات التوربينية الجزيئية) المهمة لتحقيق بيئة الضغط المنخفض المطلوبة.

نظام الضغط: تطبيق قوة الكبس

السمة المميزة للضغط الساخن، هو أن نظام الضغط يطبق قوة ميكانيكية على المادة أثناء دورة التسخين. وفي أغلب الأحيان يكون نظاماً هيدروليكياً قادراً على توليد قوة هائلة ومتحكم فيها لضغط المساحيق أو ربط المكونات المنفصلة معاً.

ينقل مكبس، عادة ما يدخل من الجزء العلوي أو السفلي من الحجرة، هذه القوة إلى الأدوات وقطعة العمل في الداخل.

نظام التحكم: دماغ النظام

نظام التحكم يدمج ويؤتمت العملية بأكملها. باستخدام وحدة تحكم منطقية قابلة للبرمجة (PLC) أو واجهة مماثلة، فإنه ينفذ وصفة مبرمجة.

يدير هذا النظام بدقة معدل التسخين، ودرجة حرارة التثبيت، ومستوى الفراغ، والضغط المطبق، ودورة التبريد. كما أنه يسجل جميع البيانات لمراقبة الجودة والتحقق من العملية.

نظام التبريد: تثبيت خصائص المادة

يُعد نظام التبريد القوي أمراً بالغ الأهمية لطول عمر المعدات وتركيب المادة النهائي.

تقوم دائرة تبريد بالماء بتدوير الماء باستمرار عبر الحجرة مزدوجة الجدران، ومغذيات الطاقة، والباب لمنع ارتفاع درجة حرارتها. بالنسبة لقطعة العمل نفسها، يمكن لنظام إخماد بالغاز إدخال غاز خامل مثل الأرجون أو النيتروجين بسرعة لتبريد الجزء بمعدل متحكم فيه.

فهم المفاضلات التصميمية الرئيسية

يتضمن اختيار وتكوين هذه المكونات مفاضلات حاسمة تؤثر بشكل مباشر على قدرات الفرن وتكلفته وتطبيقاته المثالية.

اختيار عنصر التسخين: الجرافيت مقابل المعدن

عناصر الجرافيت فعالة من حيث التكلفة وممتازة لتطبيقات درجات الحرارة العالية في البيئات الخاملة أو الفراغية. ومع ذلك، يمكن أن تتفاعل مع بعض المواد ولا تصلح للعمليات التي تتطلب غلافاً مؤكسداً.

توفر العناصر المعدنية، مثل الموليبدينوم أو التنغستن، بيئة أنظف ويمكن استخدامها في مجموعة أوسع من الأغلفة ولكنها تأتي بتكلفة أعلى بكثير ولها قيود مختلفة على درجة الحرارة.

تطبيق الضغط: هيدروليكي مقابل هوائي

تُعد الأنظمة الهيدروليكية المعيار للضغط الساخن لأنها تستطيع توليد قوى عالية جداً ومستقرة، وهو أمر ضروري لتحقيق أقصى كثافة للمادة.

تكون الأنظمة الهوائية أبسط وأنظف ولكنها تقتصر عموماً على تطبيقات قوة أقل بكثير. ولا تُستخدم عادة لعمليات الضغط المتطلبة.

نظام الضخ: السرعة مقابل الفراغ النهائي

يعتمد اختيار مضخات الفراغ على الموازنة بين سرعة المعالجة والنقاء. قد يكون نظام من مرحلتين أساسي كافياً للعديد من التطبيقات.

بالنسبة للعمليات التي تتطلب نقاءً شديداً، يلزم نظام أكثر تعقيداً وتكلفة يتضمن مضخات توربينية جزيئية أو مبردة لتحقيق فراغ نهائي أعمق، على الرغم من أن هذا قد يزيد من زمن الدورة.

مواءمة المكونات مع تطبيقك

يعتمد اختيار التكوين الصحيح كلياً على هدفك النهائي. إن التفاعل بين المكونات يحدد أداء الفرن.

• إذا كان تركيزك الأساسي هو أقصى كثافة للمادة: إعطاء الأولوية لنظام ضغط هيدروليكي قوي مع تصنيف طن عالي وتحكم دقيق في القوة.
• إذا كان تركيزك الأساسي هو نقاء المادة والمعادن التفاعلية: استثمر في نظام فراغ متطور مع عناصر تسخين معدنية (موليبدينوم) لإنشاء أنظف بيئة ممكنة.
• إذا كان تركيزك الأساسي هو سرعة العملية والإنتاجية: ركز على نظام تسخين قوي ونظام إخماد بالغاز فعال لدورات التسخين والتبريد السريعة.

في نهاية المطاف، يعد فرن الضغط الساخن الفراغي أداة قوية حيث يكون كل مكون حلقة حرجة في سلسلة إنتاج المواد المتقدمة.
